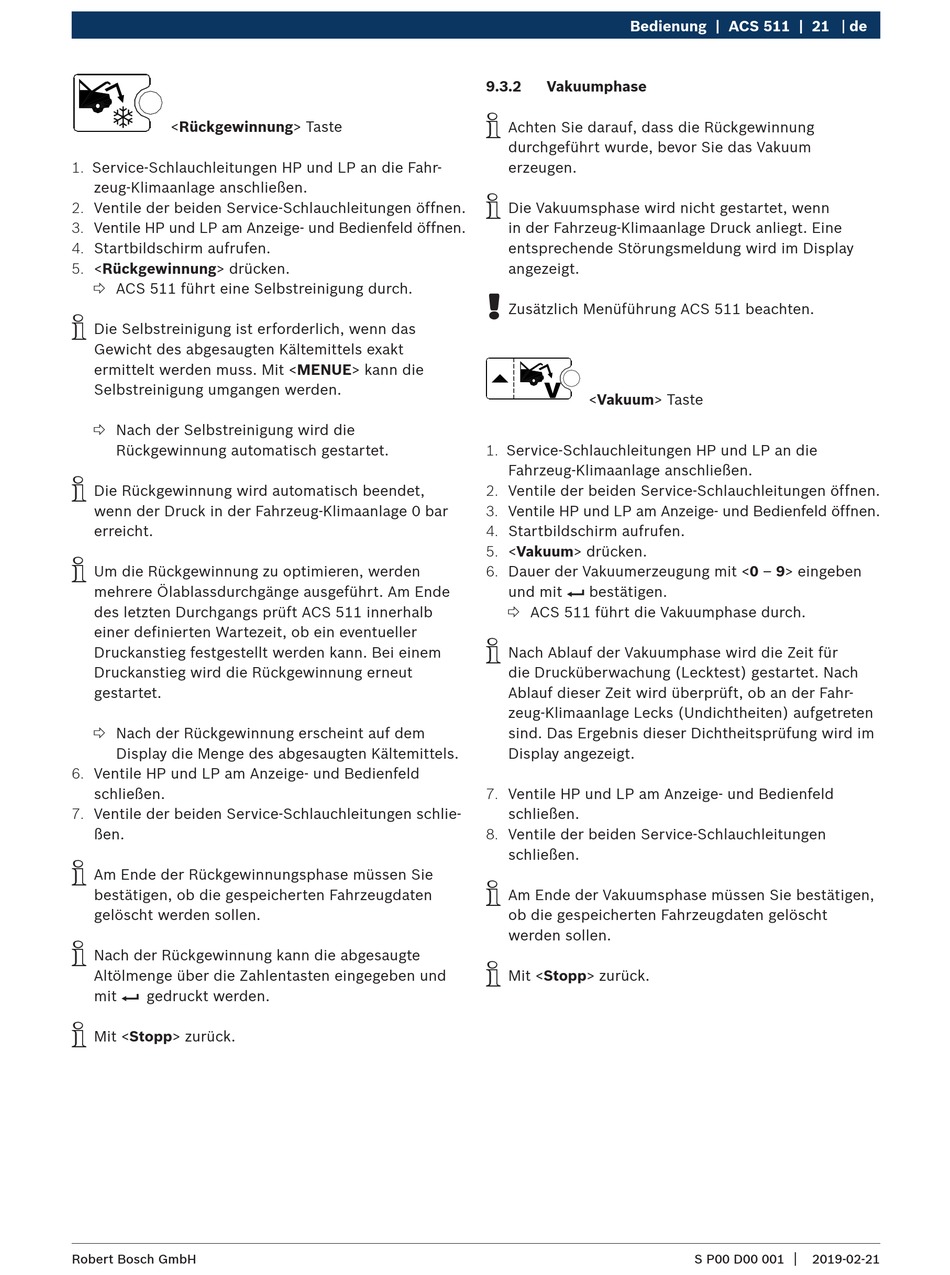

Vakuumphase - Bosch ACS 511 Originalbetriebsanleitung

<Rückgewinnung> Taste
1. Service-Schlauchleitungen HP und LP an die Fahr-
zeug-Klimaanlage anschließen.
2. Ventile der beiden Service-Schlauchleitungen öffnen.
3. Ventile HP und LP am Anzeige- und Bedienfeld öffnen.
4. Startbildschirm aufrufen.
5. <Rückgewinnung> drücken.
 ACS 511 führt eine Selbstreinigung durch.
i
Die Selbstreinigung ist erforderlich, wenn das
Gewicht des abgesaugten Kältemittels exakt
ermittelt werden muss. Mit <MENUE> kann die
Selbstreinigung umgangen werden.
 Nach der Selbstreinigung wird die
Rückgewinnung automatisch gestartet.
i
Die Rückgewinnung wird automatisch beendet,
wenn der Druck in der Fahrzeug-Klimaanlage 0 bar
erreicht.
i
Um die Rückgewinnung zu optimieren, werden
mehrere Ölablassdurchgänge ausgeführt. Am Ende
des letzten Durchgangs prüft ACS 511 innerhalb
einer definierten Wartezeit, ob ein eventueller
Druckanstieg festgestellt werden kann. Bei einem
Druckanstieg wird die Rückgewinnung erneut
gestartet.
 Nach der Rückgewinnung erscheint auf dem
Display die Menge des abgesaugten Kältemittels.
6. Ventile HP und LP am Anzeige- und Bedienfeld
schließen.
7. Ventile der beiden Service-Schlauchleitungen schlie-
ßen.
i
Am Ende der Rückgewinnungsphase müssen Sie
bestätigen, ob die gespeicherten Fahrzeugdaten
gelöscht werden sollen.
i
Nach der Rückgewinnung kann die abgesaugte
Altölmenge über die Zahlentasten eingegeben und
mit E gedruckt werden.
i
Mit <Stopp> zurück.
Robert Bosch GmbH
Bedienung | ACS 511 | 21
9.3.2

Vakuumphase

i
Achten Sie darauf, dass die Rückgewinnung
durchgeführt wurde, bevor Sie das Vakuum
erzeugen.
i
Die Vakuumsphase wird nicht gestartet, wenn
in der Fahrzeug-Klimaanlage Druck anliegt. Eine
entsprechende Störungsmeldung wird im Display
angezeigt.
!
Zusätzlich Menüführung ACS 511 beachten.
<Vakuum> Taste
1. Service-Schlauchleitungen HP und LP an die
Fahrzeug-Klimaanlage anschließen.
2. Ventile der beiden Service-Schlauchleitungen öffnen.
3. Ventile HP und LP am Anzeige- und Bedienfeld öffnen.
4. Startbildschirm aufrufen.
5. <Vakuum> drücken.
6. Dauer der Vakuumerzeugung mit <0 – 9> eingeben
und mit E bestätigen.
 ACS 511 führt die Vakuumphase durch.
i
Nach Ablauf der Vakuumphase wird die Zeit für
die Drucküberwachung (Lecktest) gestartet. Nach
Ablauf dieser Zeit wird überprüft, ob an der Fahr-
zeug-Klimaanlage Lecks (Undichtheiten) aufgetreten
sind. Das Ergebnis dieser Dichtheitsprüfung wird im
Display angezeigt.
7. Ventile HP und LP am Anzeige- und Bedienfeld
schließen.
8. Ventile der beiden Service-Schlauchleitungen
schließen.
i
Am Ende der Vakuumsphase müssen Sie bestätigen,
ob die gespeicherten Fahrzeugdaten gelöscht
werden sollen.
i
Mit <Stopp> zurück.
