4.3 Übersicht Softwaretexte
Software Betriebsanleitung
SCHLAUCHLAENGE Länge Service-Schlauchleitung
K.-FLASCHE Interne Kältemittelflasche
FZG-A/C? Klimaanlage des Fahrzeuges
HP & LP Hochdruck & Niederdruck
SCHLAEUCHE Service-Schlauchleitungen
ANSCHLUSS WAEHLEN Serviceanschlusss (Service-
Schnellkupplung) Fahrzeug-Klima-
anlage
V-PUMPE Vakuumpumpe
4.4 Gerätebeschreibung
4.4.1

Vorderseite

2
1
12
11

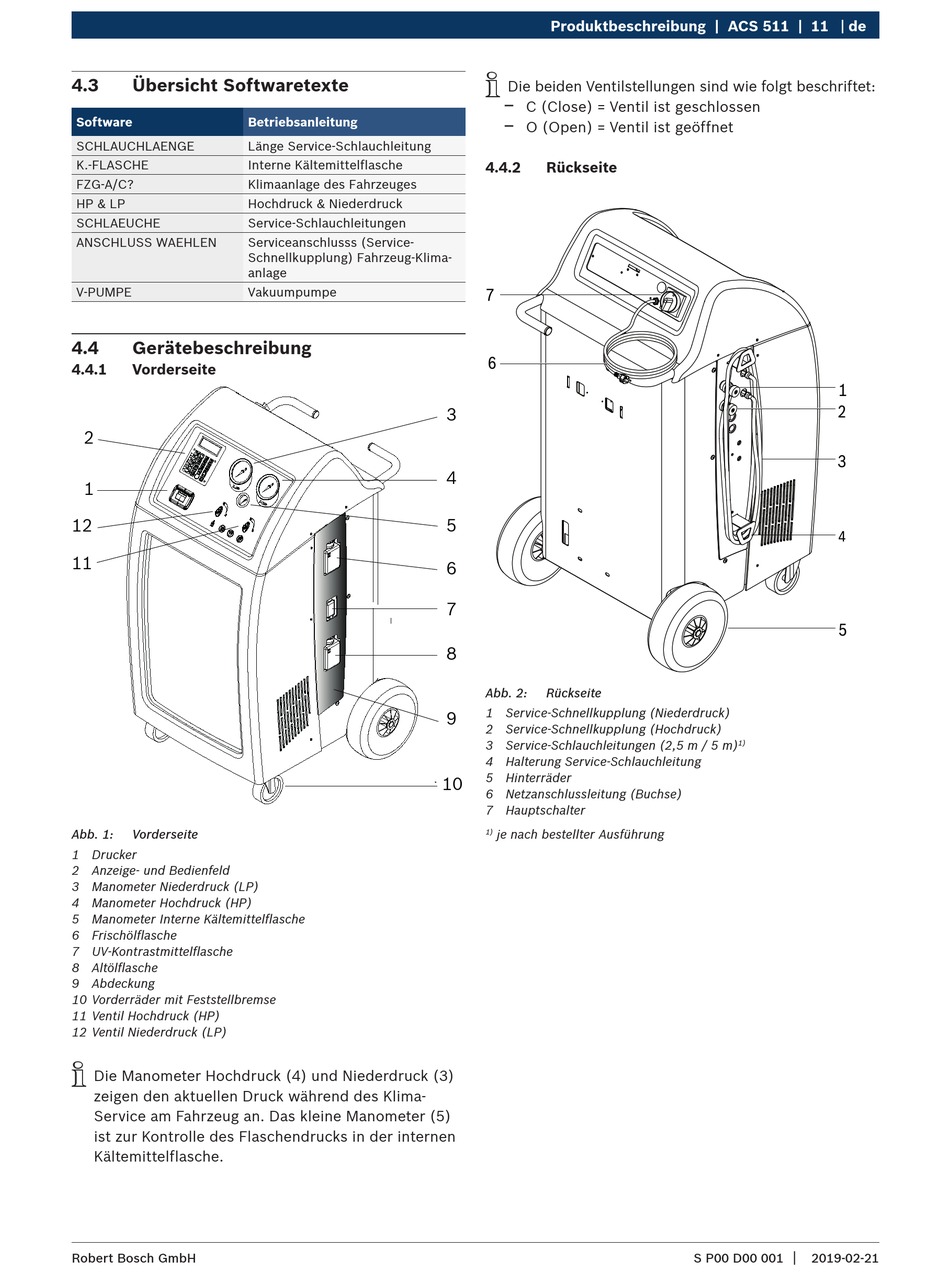

Abb. 1: Vorderseite
1 Drucker
2 Anzeige- und Bedienfeld
3 Manometer Niederdruck (LP)
4 Manometer Hochdruck (HP)
5 Manometer Interne Kältemittelflasche
6 Frischölflasche
7 UV-Kontrastmittelflasche
8 Altölflasche
9 Abdeckung
10 Vorderräder mit Feststellbremse
11 Ventil Hochdruck (HP)
12 Ventil Niederdruck (LP)
i
Die Manometer Hochdruck (4) und Niederdruck (3)
zeigen den aktuellen Druck während des Klima-
Service am Fahrzeug an. Das kleine Manometer (5)
ist zur Kontrolle des Flaschendrucks in der internen
Kältemittelflasche.
