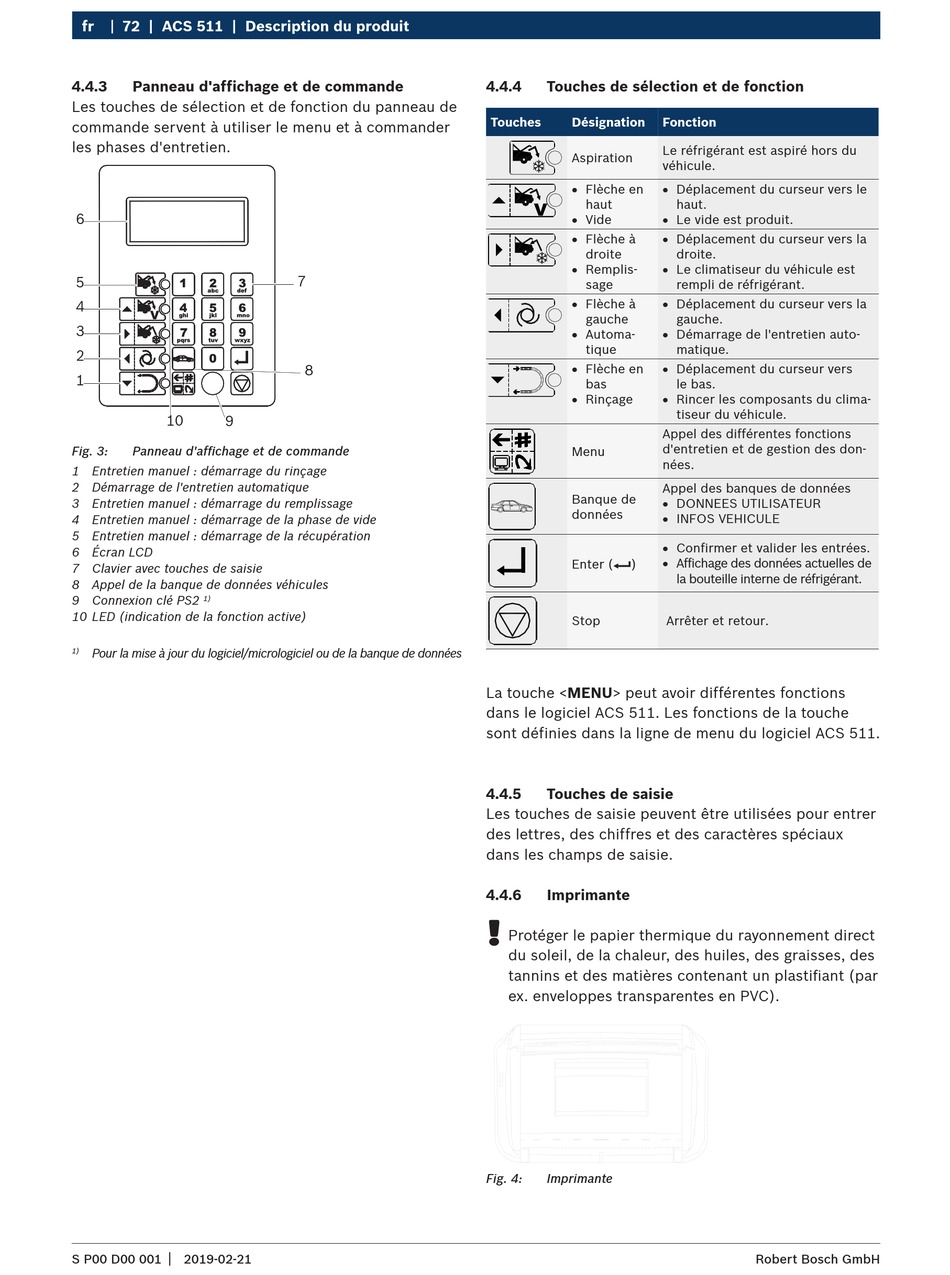

fr 72 | ACS 511 | Description du produit
4.4.3

Panneau d'affichage et de commande

Les touches de sélection et de fonction du panneau de
commande servent à utiliser le menu et à commander
les phases d'entretien.
6
5
4
3
2
1
10
9
Fig. 3: Panneau d'affichage et de commande
1 Entretien manuel : démarrage du rinçage
2 Démarrage de l'entretien automatique
3 Entretien manuel : démarrage du remplissage
4 Entretien manuel : démarrage de la phase de vide
5 Entretien manuel : démarrage de la récupération
6 Écran LCD
7 Clavier avec touches de saisie
8 Appel de la banque de données véhicules
9 Connexion clé PS2
1)
10 LED (indication de la fonction active)
Pour la mise à jour du logiciel/micrologiciel ou de la banque de données
1)
|
S P00 D00 001 2019-02-21
7
8
4.4.4 Touches de sélection et de fonction
Touches Désignation Fonction
Le réfrigérant est aspiré hors du
Aspiration
véhicule.
R Flèche en R Déplacement du curseur vers le
haut
R Vide R Le vide est produit.
R Flèche à R Déplacement du curseur vers la
droite
R Remplis- R Le climatiseur du véhicule est
sage
R Flèche à R Déplacement du curseur vers la
gauche
R Automa- R Démarrage de l'entretien auto-
tique
R Flèche en R Déplacement du curseur vers
bas
R Rinçage R Rincer les composants du clima-
Appel des différentes fonctions
d'entretien et de gestion des don-
Menu
nées.
Appel des banques de données
Banque de
R DONNEES UTILISATEUR
données
R INFOS VEHICULE
R Confirmer et valider les entrées.
E
R Affichage des données actuelles de
Enter ( )
Stop
La touche <MENU> peut avoir différentes fonctions
dans le logiciel ACS 511. Les fonctions de la touche
sont définies dans la ligne de menu du logiciel ACS 511.
4.4.5

Touches de saisie

Les touches de saisie peuvent être utilisées pour entrer
des lettres, des chiffres et des caractères spéciaux
dans les champs de saisie.
4.4.6

Imprimante

!
Protéger le papier thermique du rayonnement direct
du soleil, de la chaleur, des huiles, des graisses, des
tannins et des matières contenant un plastifiant (par
ex. enveloppes transparentes en PVC).
Fig. 4: Imprimante
haut.
droite.
rempli de réfrigérant.
gauche.
matique.
le bas.
tiseur du véhicule.
la bouteille interne de réfrigérant.
Arrêter et retour.
