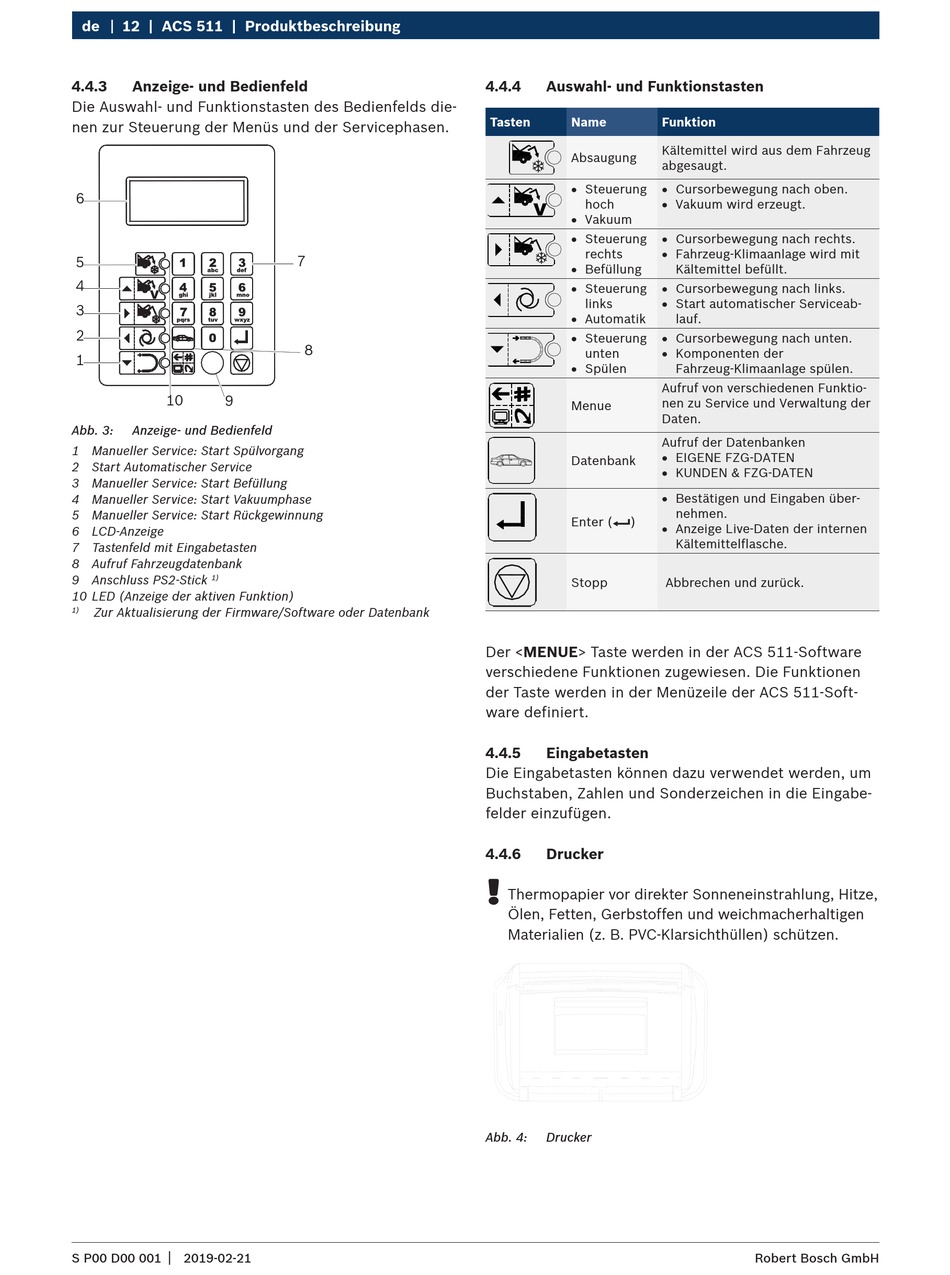

12 | ACS 511 | Produktbeschreibung
4.4.3
Anzeige- und Bedienfeld
Die Auswahl- und Funktionstasten des Bedienfelds die-
nen zur Steuerung der Menüs und der Servicephasen.
6
5
4
3
2
1
10
9
Abb. 3:
Anzeige- und Bedienfeld
1 Manueller Service: Start Spülvorgang
2 Start Automatischer Service
3 Manueller Service: Start Befüllung
4 Manueller Service: Start Vakuumphase
5 Manueller Service: Start Rückgewinnung
6 LCD-Anzeige
7 Tastenfeld mit Eingabetasten
8 Aufruf Fahrzeugdatenbank
9 Anschluss PS2-Stick
1)
10 LED (Anzeige der aktiven Funktion)
Zur Aktualisierung der Firmware/Software oder Datenbank
1)
|
S P00 D00 001
2019-02-21
7
8
4.4.4
Auswahl- und Funktionstasten
Tasten
Name
Funktion
Kältemittel wird aus dem Fahrzeug
Absaugung
abgesaugt.
R Steuerung
R Cursorbewegung nach oben.
R Vakuum wird erzeugt.
hoch
R Vakuum
R Steuerung
R Cursorbewegung nach rechts.
R Fahrzeug-Klimaanlage wird mit
rechts
R Befüllung
R Steuerung
R Cursorbewegung nach links.
R Start automatischer Serviceab-
links
R Automatik
R Steuerung
R Cursorbewegung nach unten.
R Komponenten der
unten
R Spülen
Aufruf von verschiedenen Funktio-
nen zu Service und Verwaltung der
Menue
Daten.
Aufruf der Datenbanken
R EIGENE FZG-DATEN
Datenbank
R KUNDEN & FZG-DATEN
R Bestätigen und Eingaben über-
E
Enter (
)
R Anzeige Live-Daten der internen
Stopp
Der <MENUE> Taste werden in der ACS 511-Software
verschiedene Funktionen zugewiesen. Die Funktionen
der Taste werden in der Menüzeile der ACS 511-Soft-
ware definiert.
4.4.5
Eingabetasten
Die Eingabetasten können dazu verwendet werden, um
Buchstaben, Zahlen und Sonderzeichen in die Eingabe-
felder einzufügen.
4.4.6
Drucker
!
Thermopapier vor direkter Sonneneinstrahlung, Hitze,
Ölen, Fetten, Gerbstoffen und weichmacherhaltigen
Materialien (z. B. PVC-Klarsichthüllen) schützen.
Abb. 4:
Drucker
Kältemittel befüllt.
lauf.
Fahrzeug-Klimaanlage spülen.
nehmen.
Kältemittelflasche.
Abbrechen und zurück.
Robert Bosch GmbH
