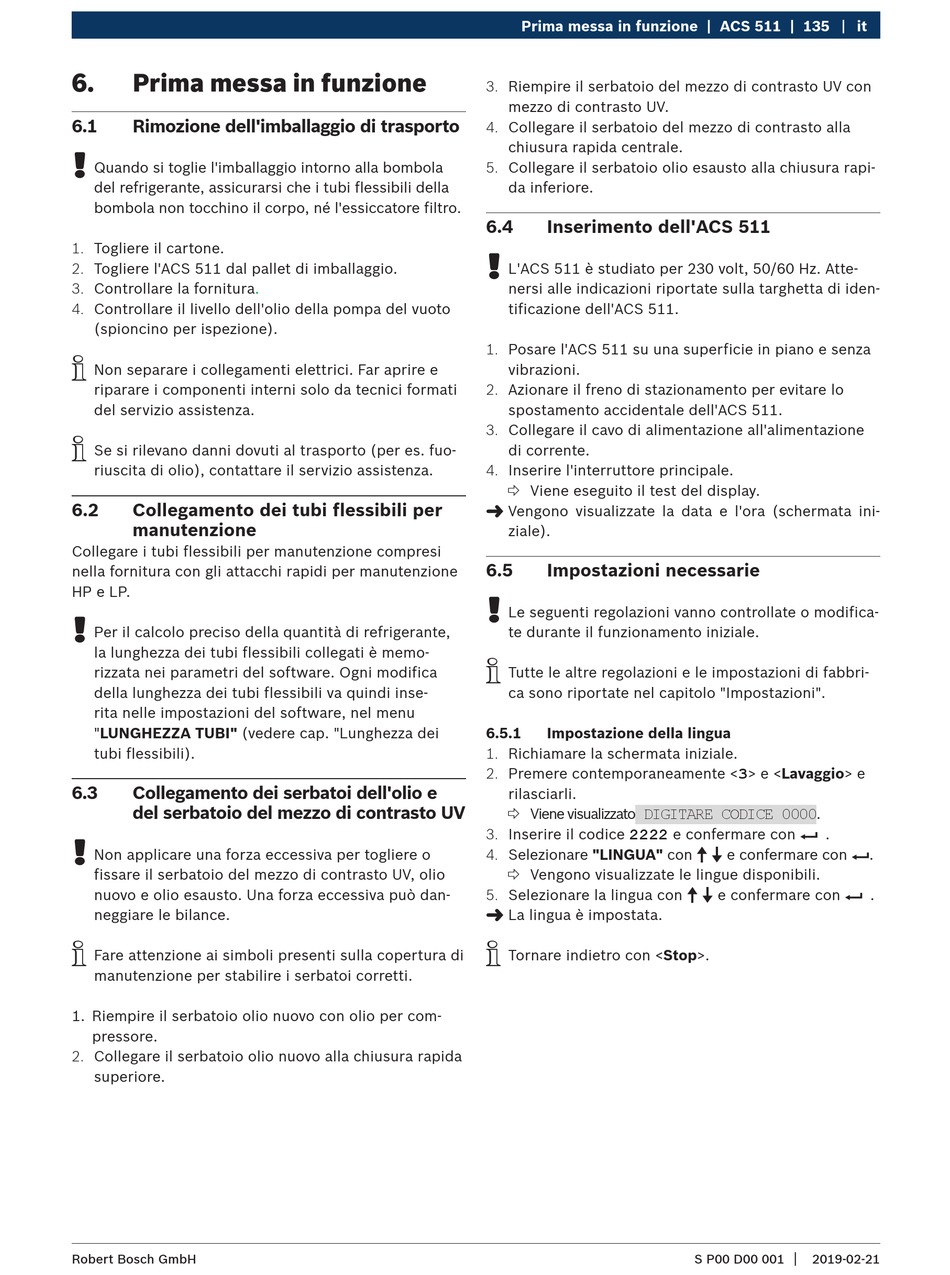

6.

Prima messa in funzione

6.1 Rimozione dell'imballaggio di trasporto
!
Quando si toglie l'imballaggio intorno alla bombola
del refrigerante, assicurarsi che i tubi flessibili della
bombola non tocchino il corpo, né l'essiccatore filtro.
1. Togliere il cartone.
2. Togliere l'ACS 511 dal pallet di imballaggio.
3. Controllare la fornitura.
4. Controllare il livello dell'olio della pompa del vuoto
(spioncino per ispezione).
i
Non separare i collegamenti elettrici. Far aprire e
riparare i componenti interni solo da tecnici formati
del servizio assistenza.
i
Se si rilevano danni dovuti al trasporto (per es. fuo-
riuscita di olio), contattare il servizio assistenza.
6.2 Collegamento dei tubi flessibili per
manutenzione
Collegare i tubi flessibili per manutenzione compresi
nella fornitura con gli attacchi rapidi per manutenzione
HP e LP.
!
Per il calcolo preciso della quantità di refrigerante,
la lunghezza dei tubi flessibili collegati è memo-
rizzata nei parametri del software. Ogni modifica
della lunghezza dei tubi flessibili va quindi inse-
rita nelle impostazioni del software, nel menu
"LUNGHEZZA TUBI" (vedere cap. "Lunghezza dei
tubi flessibili).
6.3 Collegamento dei serbatoi dell'olio e
del serbatoio del mezzo di contrasto UV
!
Non applicare una forza eccessiva per togliere o
fissare il serbatoio del mezzo di contrasto UV, olio
nuovo e olio esausto. Una forza eccessiva può dan-
neggiare le bilance.
i
Fare attenzione ai simboli presenti sulla copertura di
manutenzione per stabilire i serbatoi corretti.
1. Riempire il serbatoio olio nuovo con olio per com-
pressore.
2. Collegare il serbatoio olio nuovo alla chiusura rapida
superiore.
Robert Bosch GmbH
Prima messa in funzione | ACS 511 | 135
3. Riempire il serbatoio del mezzo di contrasto UV con
mezzo di contrasto UV.
4. Collegare il serbatoio del mezzo di contrasto alla
chiusura rapida centrale.
5. Collegare il serbatoio olio esausto alla chiusura rapi-
da inferiore.
6.4 Inserimento dell'ACS 511
!
L'ACS 511 è studiato per 230 volt, 50/60 Hz. Atte-
nersi alle indicazioni riportate sulla targhetta di iden-
tificazione dell'ACS 511.
1. Posare l'ACS 511 su una superficie in piano e senza
vibrazioni.
2. Azionare il freno di stazionamento per evitare lo
spostamento accidentale dell'ACS 511.
3. Collegare il cavo di alimentazione all'alimentazione
di corrente.
4. Inserire l'interruttore principale.
 Viene eseguito il test del display.
"
Vengono visualizzate la data e l'ora (schermata ini-
ziale).
6.5 Impostazioni necessarie
!
Le seguenti regolazioni vanno controllate o modifica-
te durante il funzionamento iniziale.
i
Tutte le altre regolazioni e le impostazioni di fabbri-
ca sono riportate nel capitolo "Impostazioni".
6.5.1

Impostazione della lingua

1. Richiamare la schermata iniziale.
2. Premere contemporaneamente <
rilasciarli.
 Viene visualizzato DIGITARE CODICE 0000
2222
3. Inserire il codice
4. Selezionare "LINGUA" con o u e confermare con E.
 Vengono visualizzate le lingue disponibili.
5. Selezionare la lingua con o u e confermare con E .
"
La lingua è impostata.
i
Tornare indietro con <Stop>.
3
> e <Lavaggio> e
.
e confermare con E .
|
S P00 D00 001 2019-02-21
