4.3 Resumen de textos del software
Software Manual original
LONGITUD TUBERÍAS Longitud de tubería flexible de ser-
vicio
RECIPIENTE Depósito interno de refrigerante
SISTEMA A/C Aire acondicionado del vehículo
HP & LP Alta presión y baja presión
TUBERIA Tuberías flexibles de servicio
SELECCIONAR TOMA Conexión de servicio (acoplamien-
to rápido de servicio) del sistema
de aire acondicionado del vehículo
BOMBA DE VACÍO Bomba de vacío

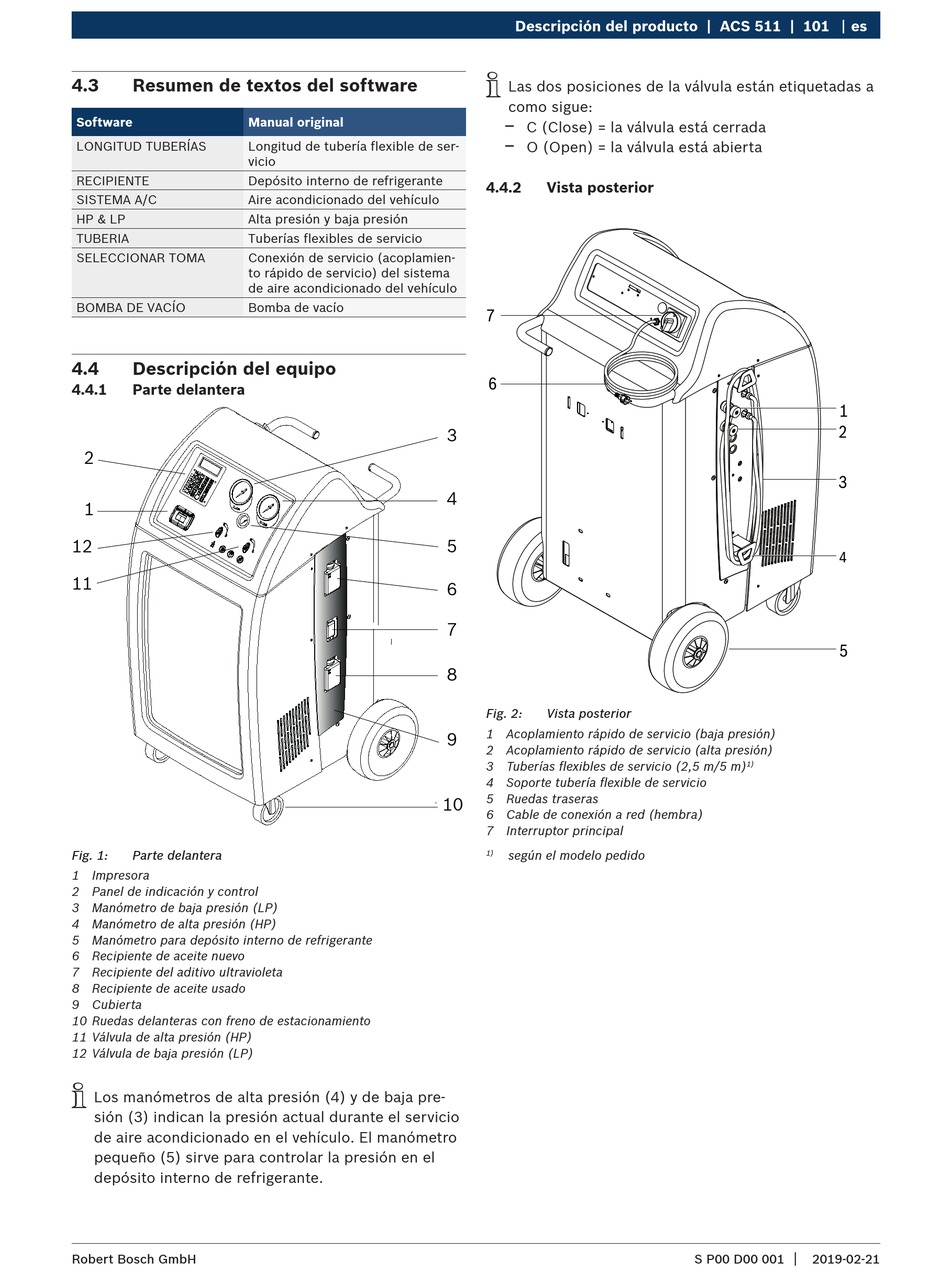

4.4 Descripción del equipo
4.4.1

Parte delantera

2
1
12
11
Fig. 1: Parte delantera
1 Impresora
2 Panel de indicación y control
3 Manómetro de baja presión (LP)
4 Manómetro de alta presión (HP)
5 Manómetro para depósito interno de refrigerante
6 Recipiente de aceite nuevo
7 Recipiente del aditivo ultravioleta
8 Recipiente de aceite usado
9 Cubierta
10 Ruedas delanteras con freno de estacionamiento
11 Válvula de alta presión (HP)
12 Válvula de baja presión (LP)
i
Los manómetros de alta presión (4) y de baja pre-
sión (3) indican la presión actual durante el servicio
de aire acondicionado en el vehículo. El manómetro
pequeño (5) sirve para controlar la presión en el
depósito interno de refrigerante.
Robert Bosch GmbH
Descripción del producto | ACS 511 | 101
i
Las dos posiciones de la válvula están etiquetadas a
como sigue:
$
C (Close) = la válvula está cerrada
$
O (Open) = la válvula está abierta
4.4.2 Vista posterior
7
6
3
4
5
6
7
8
Fig. 2: Vista posterior
1 Acoplamiento rápido de servicio (baja presión)
9
2 Acoplamiento rápido de servicio (alta presión)
3 Tuberías flexibles de servicio (2,5 m/5 m)
4 Soporte tubería flexible de servicio
5 Ruedas traseras
10
6 Cable de conexión a red (hembra)
7 Interruptor principal
según el modelo pedido
1)
es
1
2
3
4
5
1)
|
