Opis Aparata - Bosch ACS 511 Originalbetriebsanleitung

4.3 Panoramski prikaz softverskih tek-
stova
Softver Originalne upute
DULJINA CRIJEVA Duljina savitljivog crijeva za održa-
vanje
BOCA Unutarnja boca s rashladnim sred-
stvom
SUSTAV KLIMATIZACIJE Klima uređaj vozila
HP & LP Visoki i niski tlak
CIJEVI Savitljiva crijeva za održavanje
SERVISNA VRATA Spojnica za održavanje (brzi nasta-
vak za održavanje) sustava za kli-
matizaciju vozila
PUMPA Vakuumska pumpa
4.4

Opis aparata

4.4.1 Prednja strana
2
1
12
11

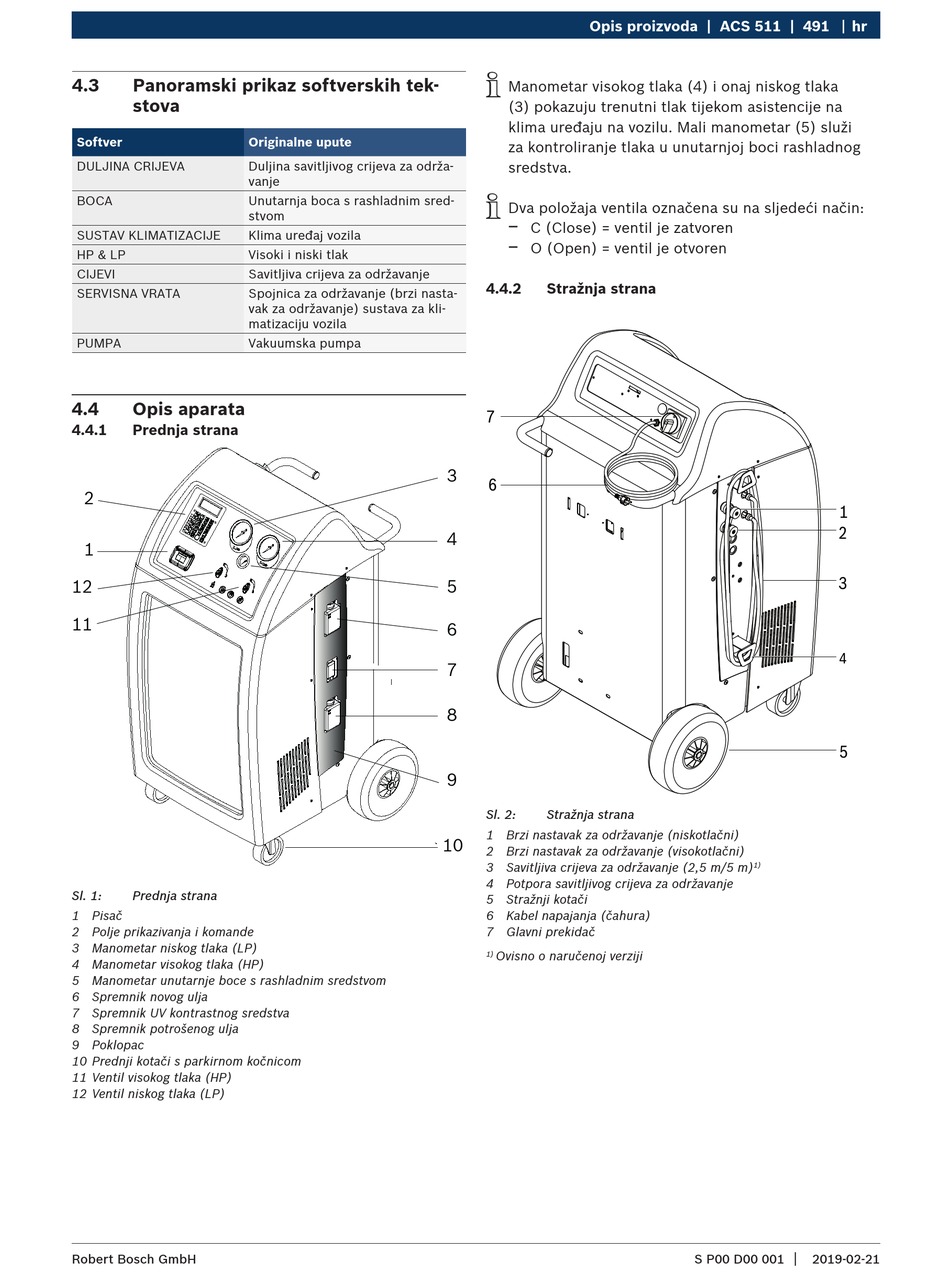

Sl. 1: Prednja strana
1 Pisač
2 Polje prikazivanja i komande
3 Manometar niskog tlaka (LP)
4 Manometar visokog tlaka (HP)
5 Manometar unutarnje boce s rashladnim sredstvom
6 Spremnik novog ulja
7 Spremnik UV kontrastnog sredstva
8 Spremnik potrošenog ulja
9 Poklopac
10 Prednji kotači s parkirnom kočnicom
11 Ventil visokog tlaka (HP)
12 Ventil niskog tlaka (LP)
Robert Bosch GmbH
Opis proizvoda | ACS 511 | 491
i
Manometar visokog tlaka (4) i onaj niskog tlaka
(3) pokazuju trenutni tlak tijekom asistencije na
klima uređaju na vozilu. Mali manometar (5) služi
za kontroliranje tlaka u unutarnjoj boci rashladnog
sredstva.
i
Dva položaja ventila označena su na sljedeći način:
$
C (Close) = ventil je zatvoren
$
O (Open) = ventil je otvoren
4.4.2 Stražnja strana
7
3
6
4
5
6
7
8
9
Sl. 2: Stražnja strana
1 Brzi nastavak za održavanje (niskotlačni)
10
2 Brzi nastavak za održavanje (visokotlačni)
3 Savitljiva crijeva za održavanje (2,5 m/5 m)
4 Potpora savitljivog crijeva za održavanje
5 Stražnji kotači
6 Kabel napajanja (čahura)
7 Glavni prekidač
Ovisno o naručenoj verziji
1)
hr
1
2
3
4
5
1)
|
S P00 D00 001 2019-02-21
