FB-Remote-I/O-System
Installation
Das gleiche gilt für galvanisch getrennte Signale. Jedoch können Netzwerke, die durch
mehrkanalige Systeme ohne Trennung entstehen, zu unerwarteten Ergebnissen führen. Dies
liegt daran, dass die Filterkondensatoren je nach Konstellation sogar parallel laufen können.
Um eventuelle Störsignale zu beheben, trennen Sie die Kanäle.

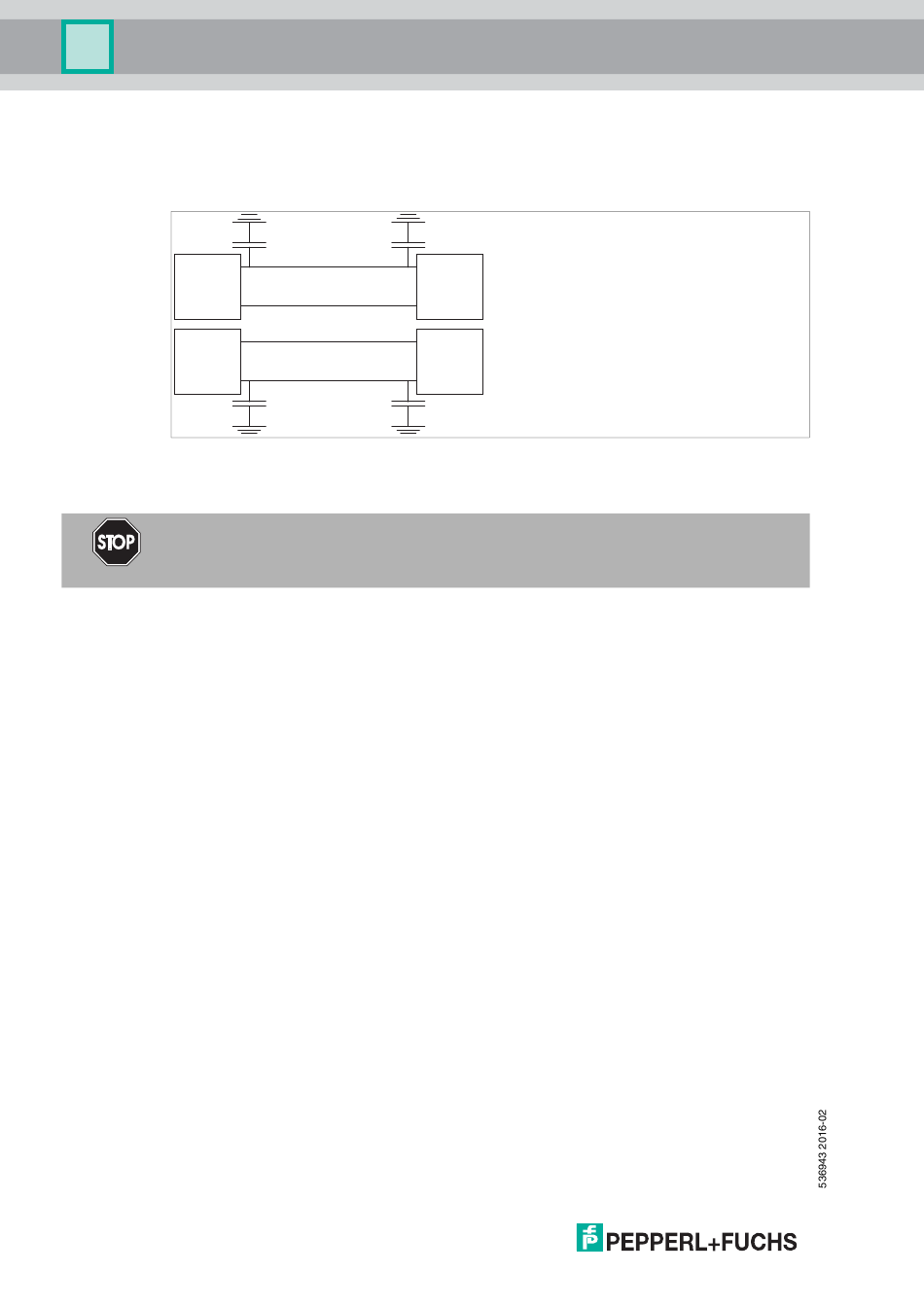

Abbildung 3.22
3.14.2
Verdrahtung
Gefahr!
Explosionsgefahr
Beachten Sie die Installationsvorschriften gem. IEC/EN 60079-14.
Verlegen Sie Signalleitungen getrennt von leistungsführenden Leitungen. Beachten Sie, dass
Wechselspannungen und Stromspitzen Streuspannungen in angrenzenden Leitungen
induzieren können. Verwenden Sie daher geschirmte Kabel auch bei EMV-geprüften Geräten.
Erdungsschienen können separat von der Abschirmung geführt werden (siehe IEC/EN 60079-
14). Die Abschirmung wird dann an einem Punkt geerdet.
Feldverdrahtung
Je nach Anwendung muss die Abschirmung der Verdrahtung an einem Punkt oder an beiden
Enden geerdet werden. Vermeiden Sie wenn möglich eine Erdung an beiden Enden, damit
keine Erdschleifen entstehen und damit die Abschirmung nicht als Rückleitung verwendet
wird.
Mit der einseitigen Erdung lassen sich gute Ergebnisse erzielen, wenn das Kabel auf einem
geerdeten Kabelträger aus Metall verlegt wird. Der Metallrahmen in unmittelbarer Nähe des
Leiters gewährleistet, dass nur kleine Flächen dem Feld ausgesetzt sind, sodass eventuelle
Störungen weitgehend reduziert werden.
Binäreingänge werden normalerweise von NAMUR-Initiatoren mit einem niederohmigen
Signal angesteuert. In diesem Fall haben Störsignale einen wesentlich geringeren Effekt als
bei Kreisen mit offenen Schaltern, die keine zusätzliche Widerstandsbeschaltung haben.
Schließen Sie Binäreingänge daher nicht an eine offen liegende Verdrahtung an.
Die analogen Signale von Widerstandsfühlern oder Thermoelementen sind besonders anfällig
für Störungen. Um diese Störungen zu verringern, besitzen die Messumformer integrierte Filter.
Die Filter können zugeschaltet werden, falls Schwankungen des Messsignals durch andere
Maßnahmen nicht ausreichend reduziert werden können. Weitere Informationen finden Sie im
Softwarehandbuch des verwendeten Buskopplers.
Feldbusanschluss
Erden Sie die Abschirmung der Feldbusleitung an beiden Enden. Falls die Feldbusleitung auf
einem geerdeten Kabelträger aus Metall verlegt ist, ist eine einseitige Erdung ausreichend.
44
EMV-Filter in einem Netzwerk (vereinfachte Darstellung)
