FB-Remote-I/O-System
Installation
Module einsetzen
Hinweis!
Falls Sie redundante Buskoppler verwenden, stellen Sie eine frontseitige Verbindung zwischen
dem primären und dem redundanten Buskoppler mit dem Buskopplerverbindungskabel
LB9140A her, bevor Sie den redundanten Buskoppler in das Backplane einsetzen. Hierdurch
wird gewährleistet, dass die Kommunikation zwischen den Buskopplern sofort nach Anliegen
der Spannungsversorgung beginnt.

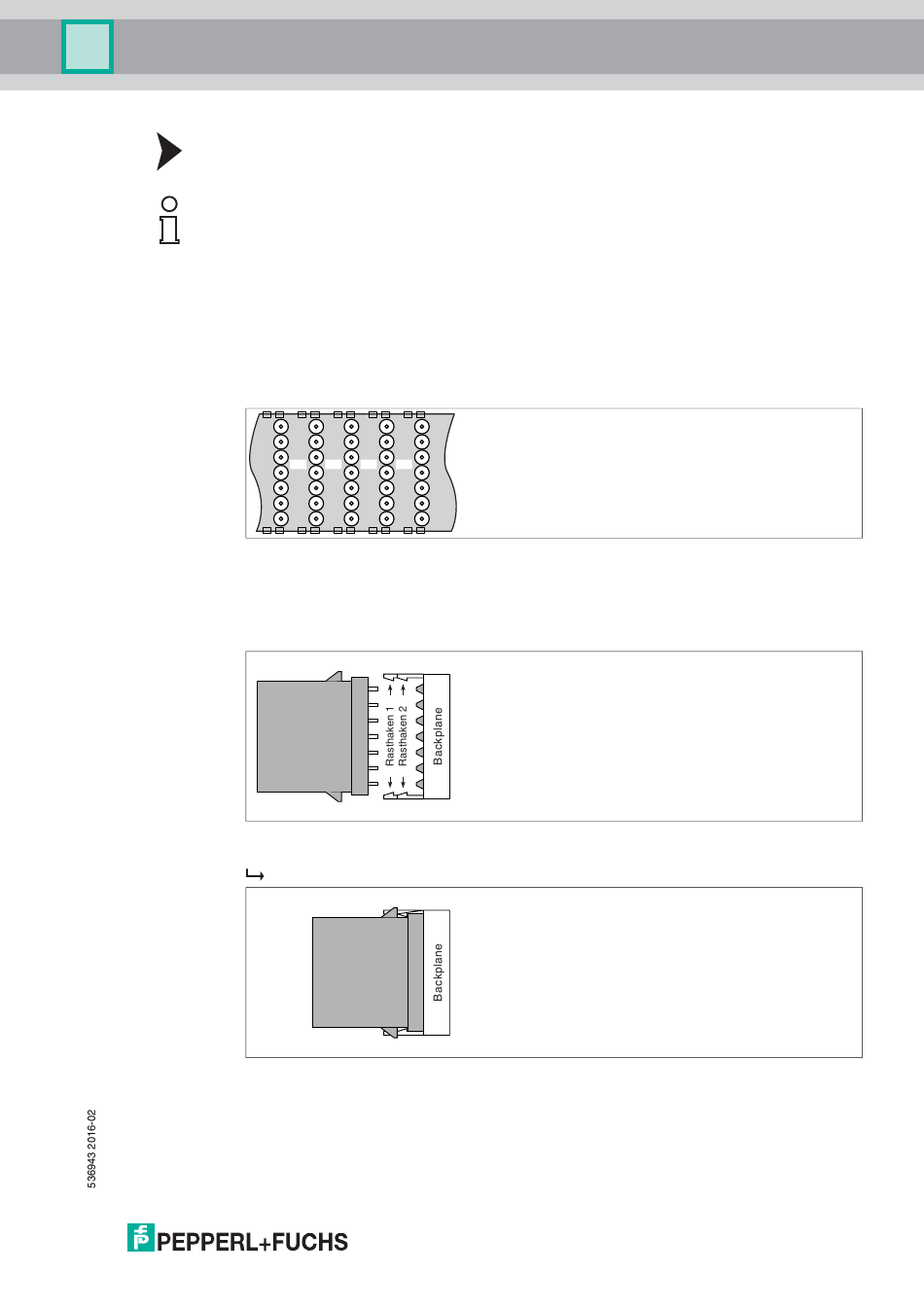

1. Notieren Sie z. B. die verwendeten Modultypen oder sonstige Identifikationscodes mithilfe
von Beschriftungsstreifen, die Sie zwischen die Gegenstecker des Backplanes kleben. Die
Beschriftungsstreifen dürfen normale Papierstärke nicht überschreiten, damit die E/A-Mo-
dule stets korrekt einrasten.
TAG 1
Abbildung 3.4
2. Ordnen Sie die Module von links ausgehend auf dem Backplane an.
3. Drücken Sie das E/A-Modul in den Steckplatz, bis alle Rasthaken hörbar eingerastet sind.
Das E/A-Modul muss 2-fach einrasten.
Abbildung 3.5
Das E/A-Modul ist sicher auf dem Backplane befestigt.
Abbildung 3.6
TAG 2
TAG 3
TAG 4
Backplane-Beschriftung
Modul einsetzen
Modul nach dem Einrasten in das Backplane
27
