FB-Remote-I/O-System
Produktspezifikationen
FB9262BP20220.0
Redundante Ausführung mit Steckplätzen für 2 Buskoppler, 2 Busabschlussmodule, 2
■
Netzteile
Steckplätze für max. 20 einfach breite oder 10 doppelt breite E/A-Module
■
Für PROFIBUS DP, MODBUS RTU, MODBUS TCP, Ethernet
■
Abbildung 2.3
2.4.3
Kompatibilität von Backplanes mit Modulen
Grundsätzlich können FB-Backplanes alle FB-Module aufnehmen. Einfach breite E/A-Module
belegen einen Steckplatz, während doppelt breite E/A-Module zwei Steckplätze belegen.
Beachten Sie jedoch die folgenden Einschränkungen.
FB9262BP*
Verwenden Sie das Backplane ausschließlich mit folgenden Netzteilen:
FB9206D
■
FB9215B2
■
Temporäre Netzteilüberlastung
Um in der Anlaufphase eine Überlastung der Netzteile infolge von erhöhten Anlaufströmen zu
vermeiden, ist die Anzahl bestimmter E/A-Module auf dem Backplane begrenzt.
Verwenden Sie:
maximal 11 einkanalige E/A-Module vom Typ FB3*, FB4*.
■
Jedes dieser E/A-Module verbraucht 9,09 % der Anlaufkapazitat.
oder maximal 8 vierkanalige E/A-Module vom Typ FB3*.
■
Jedes dieser E/A-Module verbraucht 12,5 % der Anlaufkapazitat.
10
511

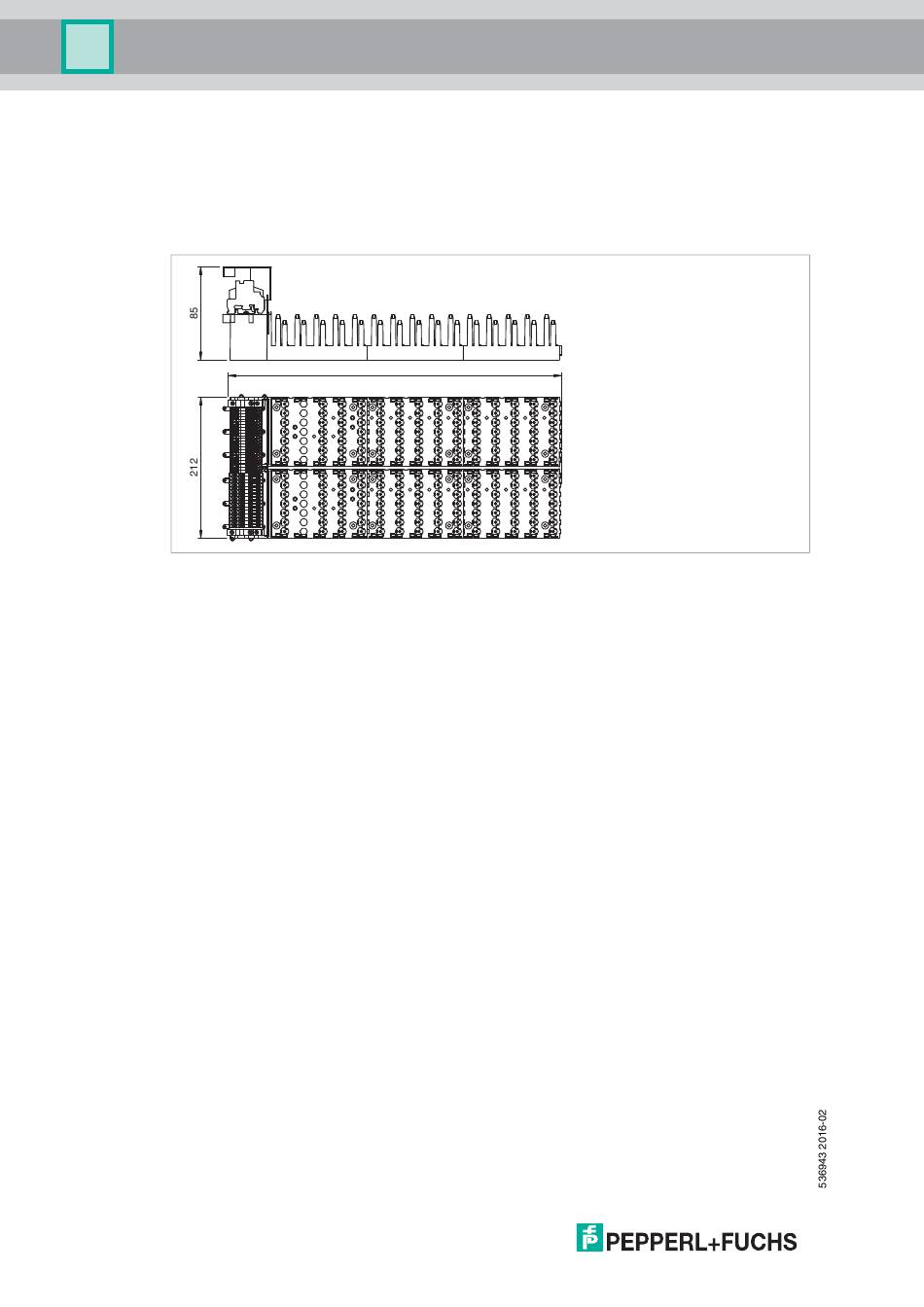

Abmessungen FB9262BP20220.0
