FB-Remote-I/O-System
Produktspezifikationen
Abbildung 2.5
2.6
Feldstationen
Feldstationen sind Gehäuselösungen, in denen bereits ein oder mehrere Backplanes
vorinstalliert sind. Die Gehäuse bestehen entweder aus glasfaserverstärktem Polyester oder
Edelstahl und stehen in verschiedenen Größen und Ausführungen zur Verfügung.
Für Gehäuse aus glasfaserverstärktem Polyester sind zusätzliche Klemmenkästen und Kästen
mit Erdungsschienen erhältlich, die untergeflanscht werden können.
Weitere Informationen finden Sie unter www.pepperl-fuchs.com.
2.7
Zubehör
2.7.1
Busanschluss
Die Stromversorgung und die Busleitungen werden mithilfe der Ex-e-Klemmenleiste
verdrahtet, die sich auf der linken Seite der Backplane befindet.
2.7.2
Feldverdrahtung
Für die Feldverdrahtung steht Ihnen folgendes Zubehör zur Verfügung.
Klemmenblöcke
Klemmenblöcke werden mit den Feldgeräten verdrahtet, auf die Frontbuchsen der E/A-Module
aufgesteckt und mithilfe der seitlichen Schrauben festgeschraubt. Klemmenblöcke können als
Schraubklemme, Frontschraubklemme oder Federklemme ausgeführt sein. Verwenden Sie
blaue Klemmenblöcke für eigensichere Stromkreise. Verwenden Sie schwarze
Klemmenblöcke für nicht eigensichere Stromkreise, die nach Zündschutzart Ex e ausgeführt
werden.
Schraubklemmen
■
• blau: LB9107A, LB9113A, LB9124A, LB9125A
Frontschraubklemmen
■
• blau: LB9117A, LB9118A, LB9119A, LB9127A
Federklemme
■
• blau: LB9107P, LB9115A, LB9116A, LB9126A
• schwarz: LB9109.E.6.1, LB9109.E.8.1, LB9109.E.8.2
12
57

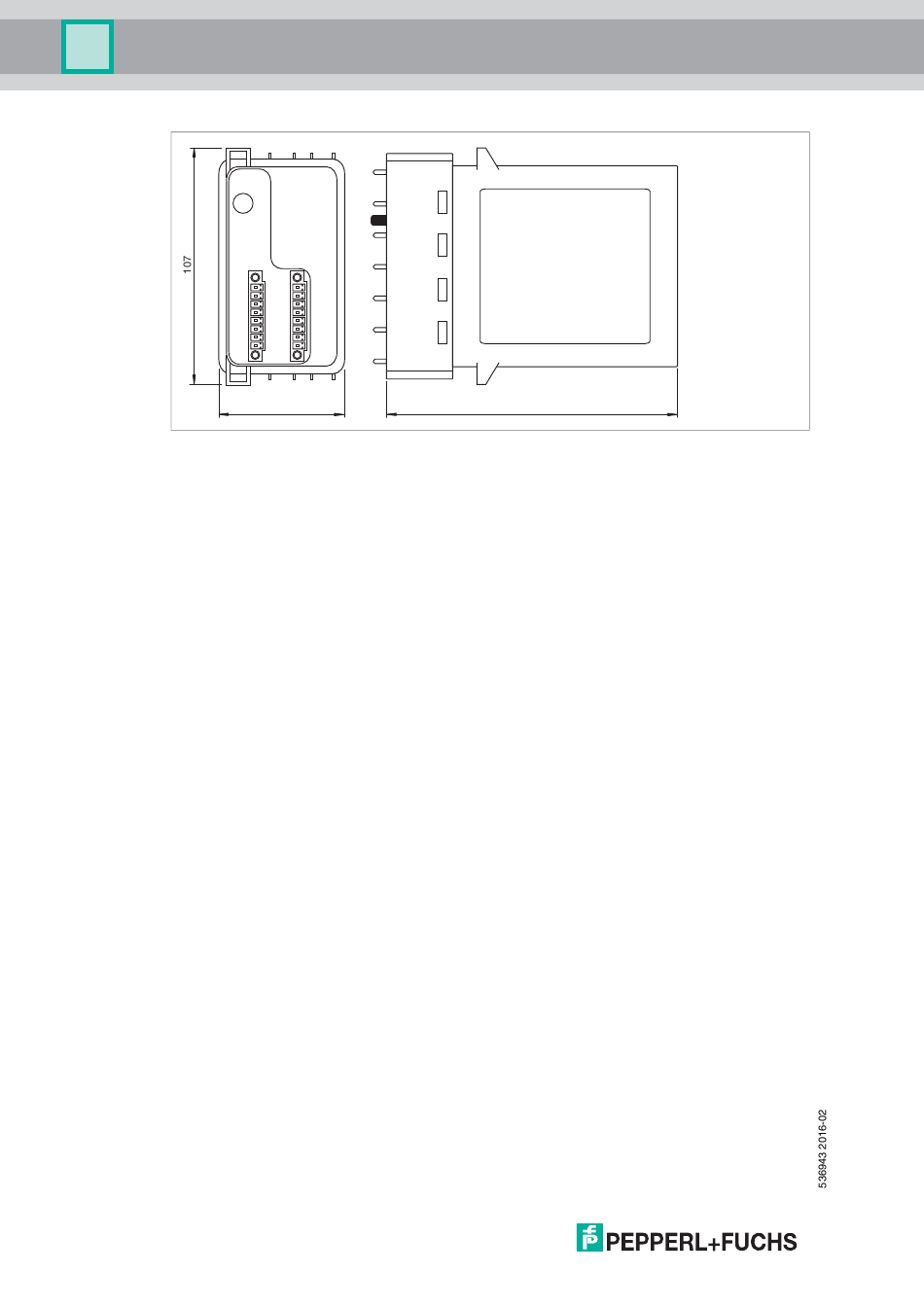

Abmessungen doppelt breite Module
132
