FB-Remote-I/O-System
Produktspezifikationen
2.5
E/A-Module, Buskoppler, Busabschlussmodule, Netzteile
2.5.1
Funktion
E/A-Module sind Signalanpassungs-Komponenten. Feldsignale aus dem
explosionsgefährdeten Bereich werden für Steuerungen oder Prozessleitsysteme im nicht
explosionsgefährdeten Bereich aufbereitet. Die Steckplätze für die E/A-Module auf dem
Backplane sind gleichberechtigt, weswegen beliebige Funktionen nebeneinander angeordnet
werden können.
Buskoppler bilden die Schnittstelle zwischen den E/A-Modulen und dem Prozessleitsystem.
Ein Buskoppler kann bis zu 46 E/A-Module ansteuern und deren Signale über verschiedene
Standardbusse übertragen. Der Buskoppler setzt das Kommunikationsprotokoll des internen
Backplane-Busses auf das Kommunikationsprotokoll des übergeordneten Bussystems um.
Busabschlussmodule verhindern die Reflexion von Signalen am Ende der Buslinie. In jeder
letzten Station einer Buslinie ist ein Busabschlussmodul erforderlich.
Netzteile versorgen die E/A-Module und deren Buskoppler auf einem Backplane mit Strom. Die
Steckplätze für Buskoppler sind auf den Backplanes mechanisch kodiert und entsprechend
gekennzeichnet.
2.5.2
Aufbau und Abmessungen
Es existieren einfach und doppelt breite Module. Buskoppler und Netzteile sind immer doppelt
breit. Busabschlussmodule sind immer einfach breit. E/A-Module sind je nach Modell einfach
oder doppelt breit.
Sowohl die E/A-Module als auch die Buskoppler und Netzteile verfügen über frontseitige
LEDs, die den Gerätestatus anzeigen.
Die E/A-Module verfügen über frontseitige Anschlüsse an die die jeweiligen Feldgeräte
angeschlossen werden. Auf der Rückseite besitzen die E/A-Module einen Kodierstift, der
verhindert, dass ein E/A-Modul versehentlich auf einen Steckplatz aufgesteckt wird, der für
einen Buskoppler oder ein Netzteil vorgesehen ist.

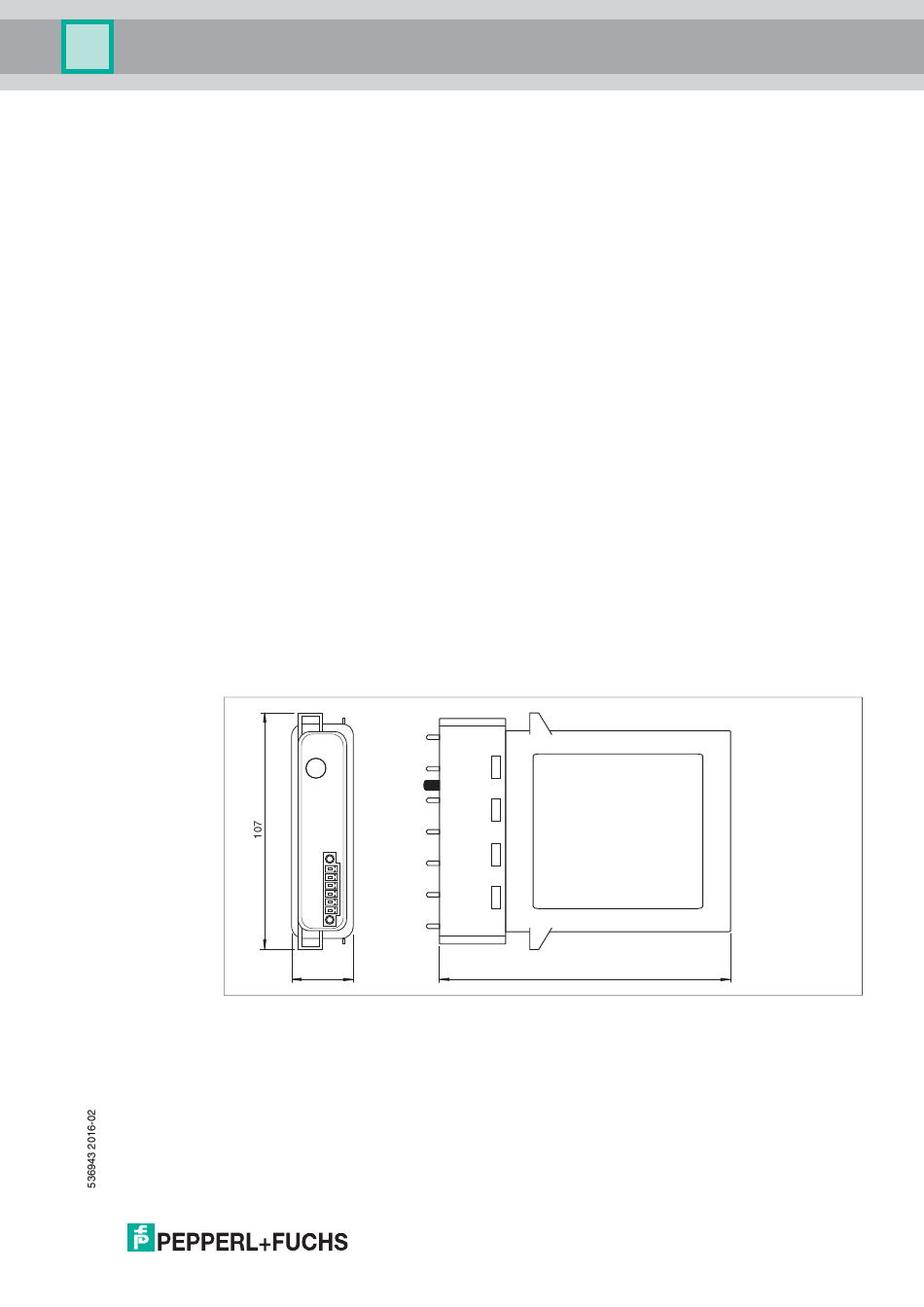

Abbildung 2.4
28
Abmessungen einfach breite Module
132
