Mit „easy" verdrahten
Zählerrelais
90
„easy" arbeitet mit den Zählerrelais „C1" bis „C8".
R
D
C
Ein Zählerrelais steuern Sie über die Spulenfunk-
tionen Zählimpuls „CCx", Zählrichtung „DCx" und
Rücksetzen „RCx".

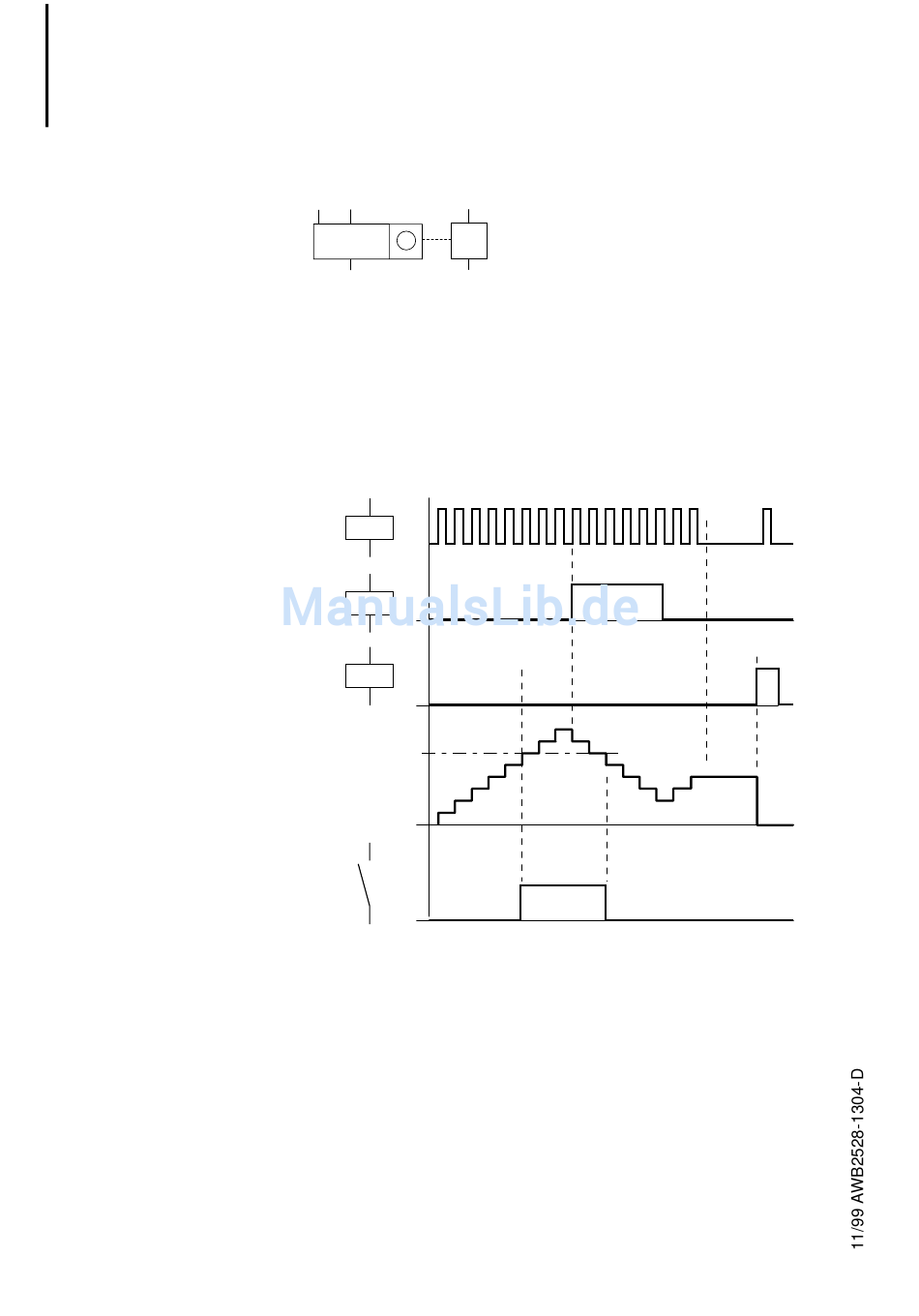

Wirkdiagramm:
on
CCx
on
DCx
on
RCx
8
7
6
5
4
3
2
1
0
Cx
on
Der Relaiskontakt des Zählers mit Sollwert „6"
schaltet, sobald der Istwert „6" ist (A). Wird die Zähl-
richtung umgeschaltet (B), schaltet der Kontakt bei
Istwert „5" wieder zurück. Ohne Zählimpulse bleibt
der aktuelle Istwert erhalten (C). Die Resetspule setzt
den Zählerstand auf „0" zurück (D).
Mögliche Anwendungsbereiche sind Stückzahlen,
Längen oder die Häufigkeit von Ereignissen erfassen.
Das Zählerrelais addiert oder
subtrahiert Impulse und
schaltet, wenn der aktuelle
Istwert größer oder gleich dem
Sollwert ist. Die Werte liegen
zwischen 0000 und 9 9 9 9 .
A
B
C
D
