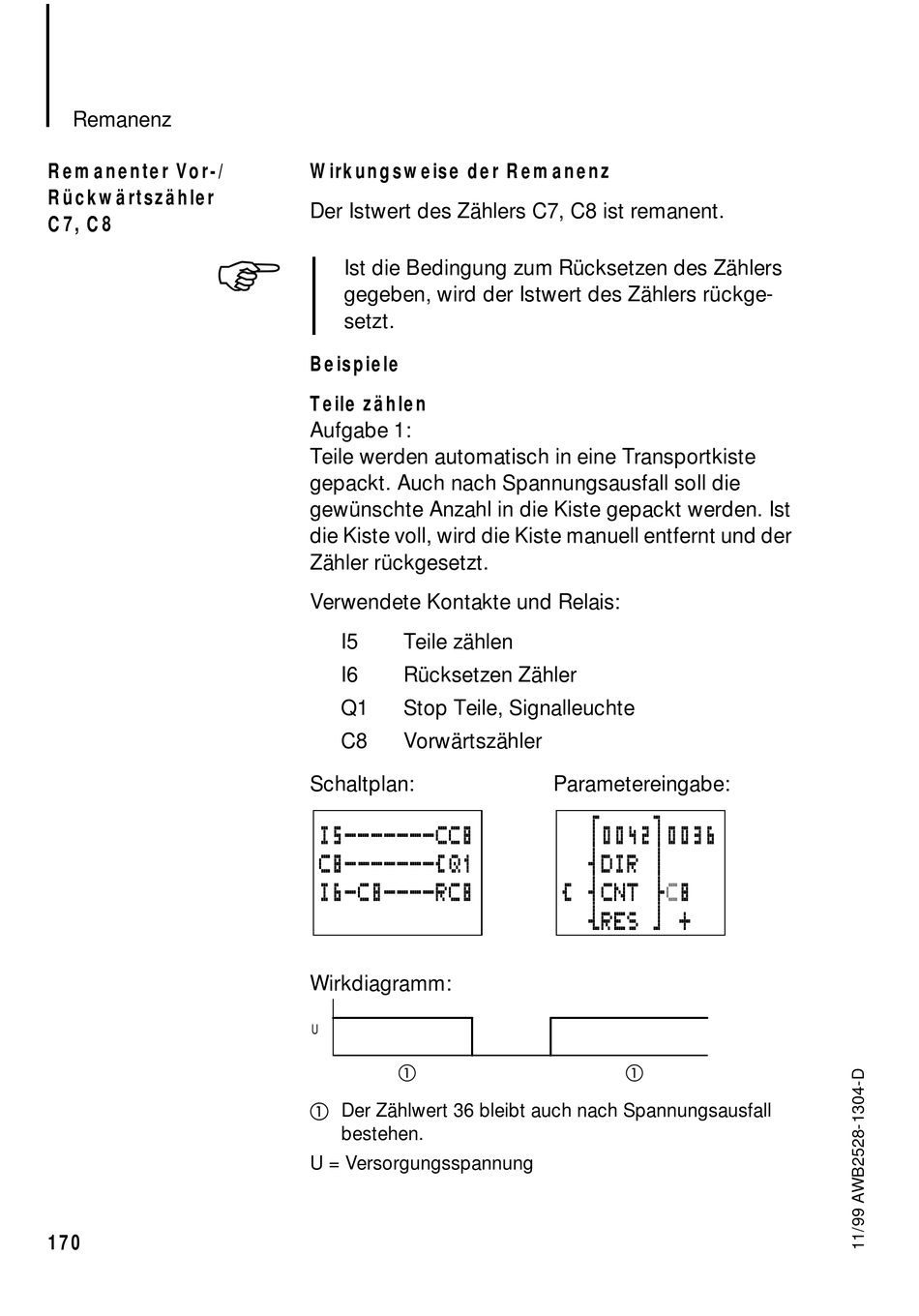

Remanenz
Remanenter Vor-/
Rückwärtszähler
C7, C8
170
W irkungsweise der Remanenz
Der Istwert des Zählers C7, C8 ist remanent.
Ist die Bedingung zum Rücksetzen des Zählers
gegeben, wird der Istwert des Zählers rückge-
setzt.
Beispiele
Teile zählen
Aufgabe 1:
Teile werden automatisch in eine Transportkiste
gepackt. Auch nach Spannungsausfall soll die
gewünschte Anzahl in die Kiste gepackt werden. Ist
die Kiste voll, wird die Kiste manuell entfernt und der
Zähler rückgesetzt.
Verwendete Kontakte und Relais:
I5
Teile zählen
I6
Rücksetzen Zähler
Q1
Stop Teile, Signalleuchte
C8
Vorwärtszähler
Schaltplan:
I5-------CC8
£ C 8------- ^ ^ Ä Q1
I6-C8----RC8
Wirkdiagramm:
U
Der Zählwert 36 bleibt auch nach Spannungsausfall
bestehen.
U = Versorgungsspannung
Parametereingabe:
f0042g0036
sDIR n
Ä sCNT dC8
yRES b +
