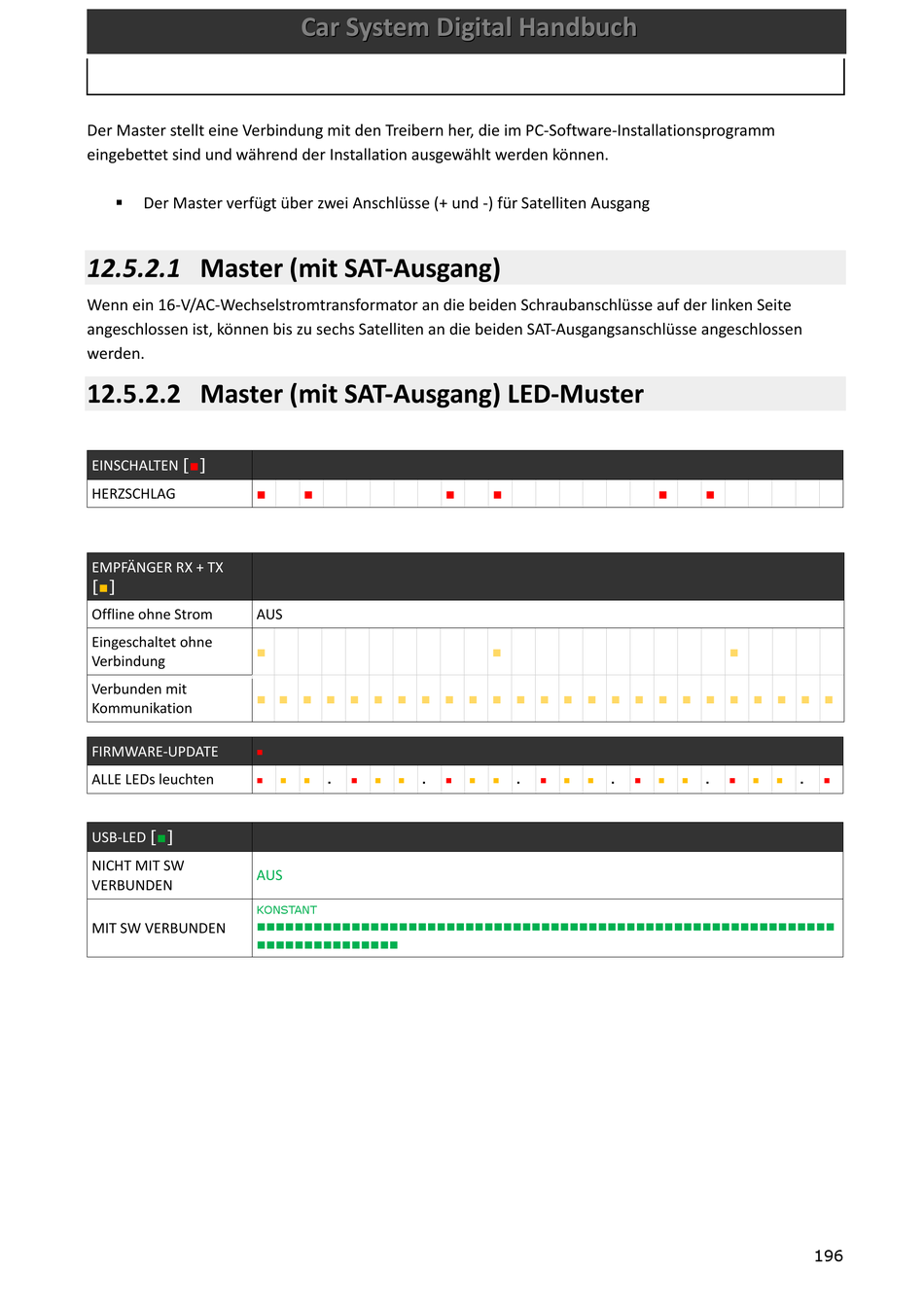

Master (Mit Sat-Ausgang); Master (Mit Sat-Ausgang) Led-Muster - Faller Car System Digital Handbuch

Der Master stellt eine Verbindung mit den Treibern her, die im PC-Software-Installationsprogramm
eingebettet sind und während der Installation ausgewählt werden können.
Der Master verfügt über zwei Anschlüsse (+ und -) für Satelliten Ausgang


12.5.2.1 Master (mit SAT-Ausgang)

Wenn ein 16-V/AC-Wechselstromtransformator an die beiden Schraubanschlüsse auf der linken Seite
angeschlossen ist, können bis zu sechs Satelliten an die beiden SAT-Ausgangsanschlüsse angeschlossen
werden.

12.5.2.2 Master (mit SAT-Ausgang) LED-Muster

EINSCHALTEN [■]
HERZSCHLAG ■
EMPFÄNGER RX + TX
[■]
Offline ohne Strom AUS
Eingeschaltet ohne
■
Verbindung
Verbunden mit
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
Kommunikation
FIRMWARE-UPDATE
■
ALLE LEDs leuchten
■
USB-LED [■]
NICHT MIT SW
AUS
VERBUNDEN
KONSTANT
■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■
MIT SW VERBUNDEN
■■■■■■■■■■■■■■■
