Automatikparameter - Faller Car System Digital Handbuch

Komponente Präfix Beispiel
Fahrzeug C (L)
Abzweigung T
Ampel V
Abschnitt S (B)
Automatik A
Schaltausgänge D
Sound P
HINWEIS
Automatikbefehle für Abschnitte wirken sich NUR auf die Abschnitts-ID aus. Die Verwendung

des Namens des Abschnitts ist in diesen Befehlen nicht von Bedeutung.
In den folgenden Kapiteln finden Sie die vollständige Notationsliste der Automatiken.
10.9.4

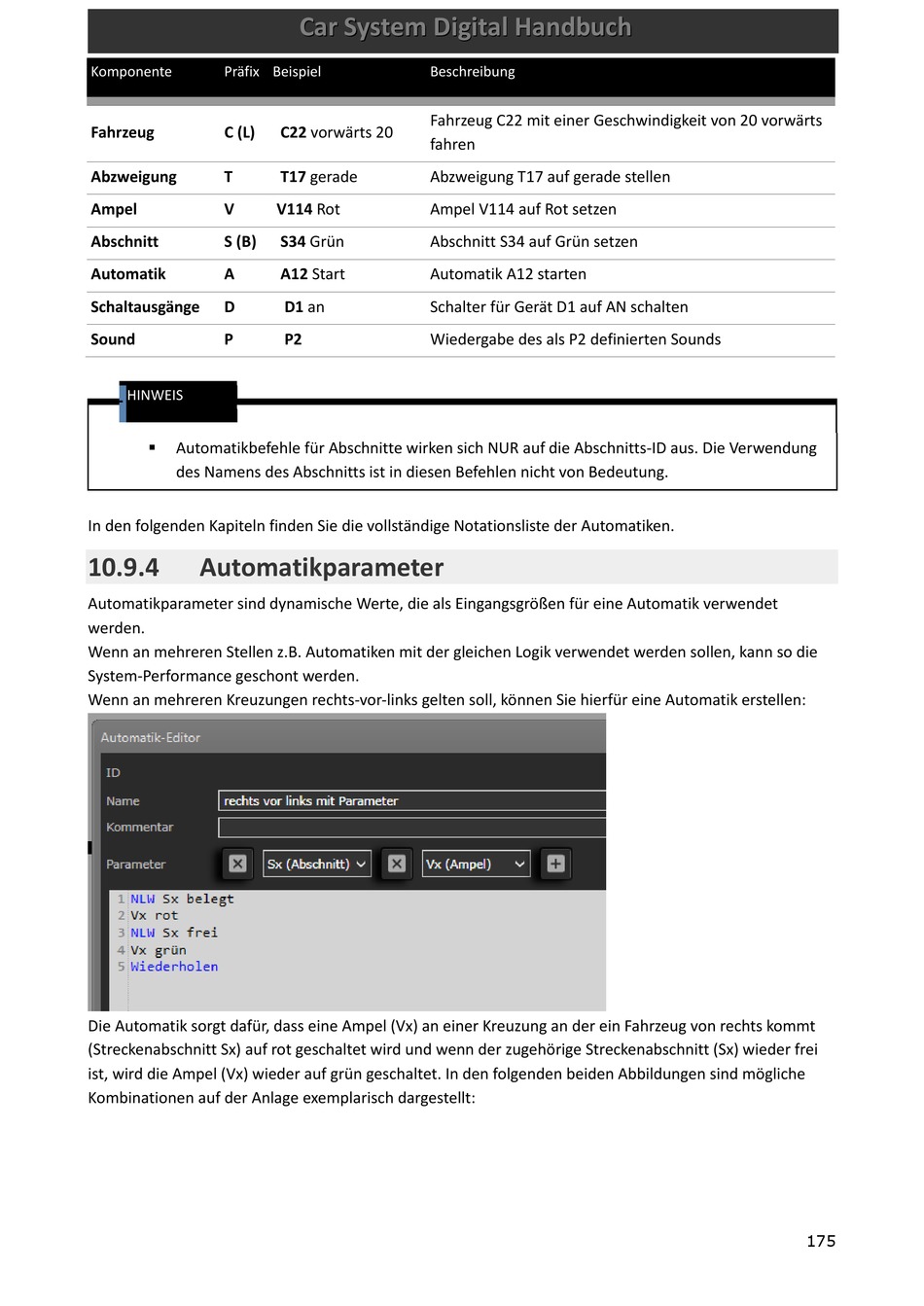

Automatikparameter

Automatikparameter sind dynamische Werte, die als Eingangsgrößen für eine Automatik verwendet
werden.
Wenn an mehreren Stellen z.B. Automatiken mit der gleichen Logik verwendet werden sollen, kann so die
System-Performance geschont werden.
Wenn an mehreren Kreuzungen rechts-vor-links gelten soll, können Sie hierfür eine Automatik erstellen:
Die Automatik sorgt dafür, dass eine Ampel (Vx) an einer Kreuzung an der ein Fahrzeug von rechts kommt
(Streckenabschnitt Sx) auf rot geschaltet wird und wenn der zugehörige Streckenabschnitt (Sx) wieder frei
ist, wird die Ampel (Vx) wieder auf grün geschaltet. In den folgenden beiden Abbildungen sind mögliche
Kombinationen auf der Anlage exemplarisch dargestellt:
Car System Digital Handbuch
Beschreibung
Fahrzeug C22 mit einer Geschwindigkeit von 20 vorwärts
C22 vorwärts 20
fahren
T17 gerade Abzweigung T17 auf gerade stellen
V114 Rot Ampel V114 auf Rot setzen
S34 Grün
Abschnitt S34 auf Grün setzen
A12 Start Automatik A12 starten
D1 an
Schalter für Gerät D1 auf AN schalten
P2 Wiedergabe des als P2 definierten Sounds
175
