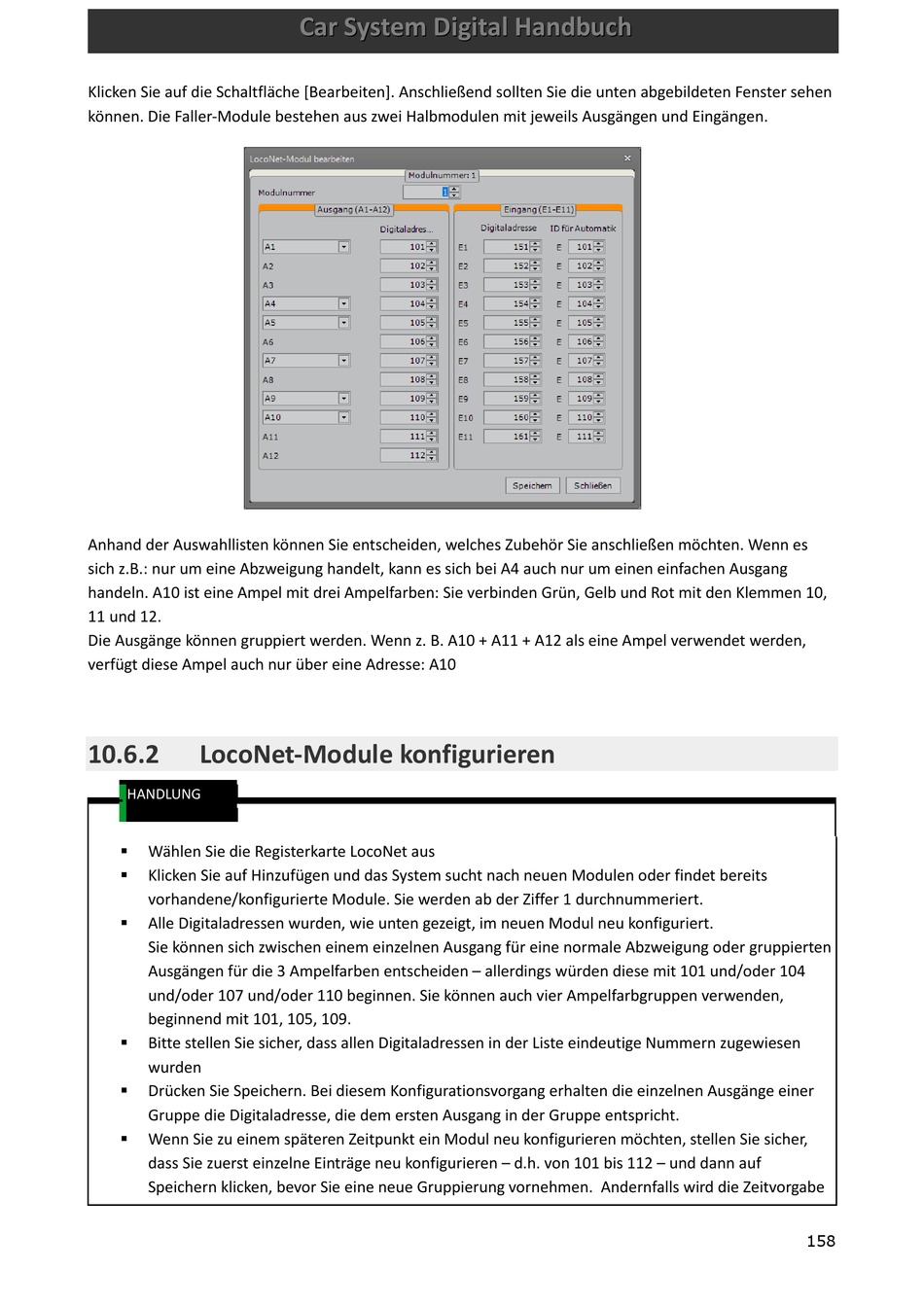

Klicken Sie auf die Schaltfläche [Bearbeiten]. Anschließend sollten Sie die unten abgebildeten Fenster sehen
können. Die Faller-Module bestehen aus zwei Halbmodulen mit jeweils Ausgängen und Eingängen.
Anhand der Auswahllisten können Sie entscheiden, welches Zubehör Sie anschließen möchten. Wenn es
sich z.B.: nur um eine Abzweigung handelt, kann es sich bei A4 auch nur um einen einfachen Ausgang
handeln. A10 ist eine Ampel mit drei Ampelfarben: Sie verbinden Grün, Gelb und Rot mit den Klemmen 10,
11 und 12.
Die Ausgänge können gruppiert werden. Wenn z. B. A10 + A11 + A12 als eine Ampel verwendet werden,
verfügt diese Ampel auch nur über eine Adresse: A10
10.6.2

LocoNet-Module konfigurieren

HANDLUNG
Wählen Sie die Registerkarte LocoNet aus

Klicken Sie auf Hinzufügen und das System sucht nach neuen Modulen oder findet bereits

vorhandene/konfigurierte Module. Sie werden ab der Ziffer 1 durchnummeriert.
Alle Digitaladressen wurden, wie unten gezeigt, im neuen Modul neu konfiguriert.

Sie können sich zwischen einem einzelnen Ausgang für eine normale Abzweigung oder gruppierten
Ausgängen für die 3 Ampelfarben entscheiden – allerdings würden diese mit 101 und/oder 104
und/oder 107 und/oder 110 beginnen. Sie können auch vier Ampelfarbgruppen verwenden,
beginnend mit 101, 105, 109.
Bitte stellen Sie sicher, dass allen Digitaladressen in der Liste eindeutige Nummern zugewiesen

wurden
Drücken Sie Speichern. Bei diesem Konfigurationsvorgang erhalten die einzelnen Ausgänge einer

Gruppe die Digitaladresse, die dem ersten Ausgang in der Gruppe entspricht.
Wenn Sie zu einem späteren Zeitpunkt ein Modul neu konfigurieren möchten, stellen Sie sicher,

dass Sie zuerst einzelne Einträge neu konfigurieren – d.h. von 101 bis 112 – und dann auf
Speichern klicken, bevor Sie eine neue Gruppierung vornehmen. Andernfalls wird die Zeitvorgabe
