Car System Digital Handbuch
10.1.5.1 Lineare Kurven

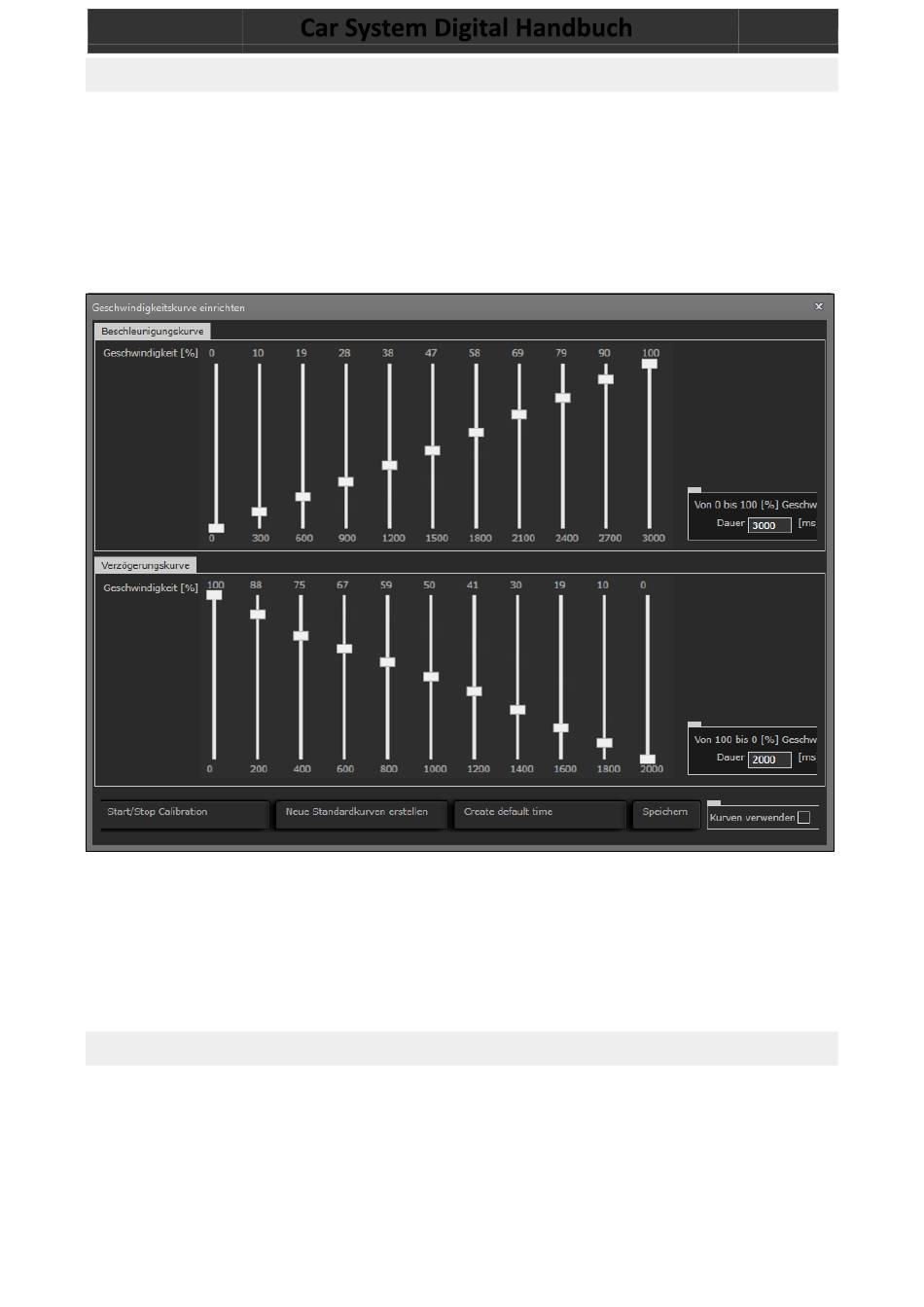

Es werden zwei Standardkurven verwendet, wenn nichts gespeichert wurde oder wenn die Schaltfläche
[Neue Standardkurven erstellen] gedrückt wird – eine für die Beschleunigung und eine für die Verzögerung.
Um eine Beschleunigungskurve zu erstellen, muss die zum Beschleunigen von 0 auf 100 % erforderliche Zeit
bekannt sein und in ms angegeben werden. Die Kurve ist in insgesamt elf Punkte aufgeteilt. Diese stehen für
die Dauer, in der die mittleren neun Punkte, die zwischen 0 und 100 % liegen, an das Fahrzeugverhalten
angepasst werden können. Dadurch werden dem Nutzer zehn Zeitsegmente von jeweils 3000/10 = 300 ms
zur Verfügung gestellt. Die in der Berechnung verwendeten Werte werden in den Segmenten interpoliert.
Im obigen Beispiel ist die Kurve linear und die Zeit, die zum Beschleunigen von 0 bis 100 % Geschwindigkeit
benötigt wird, wird mit 2000 ms angegeben. Wenn die aktuelle Geschwindigkeit des Fahrzeugs
beispielsweise 40 % und die gewünschte Geschwindigkeit 70 % beträgt, dauert die Anpassung 2100-1200
ms = 3 x 300 ms = 900 ms.
Hier ein Beispiel für die Verzögerungskurve. Die Dauer von 100 % Geschw. bis 0 % Geschw. beträgt 2000 ms.
Wenn das Fahrzeug von 75 % Geschw. auf 10 % Geschw. abbremst, dauert es 1800-400 ms = 1400 ms.
10.1.5.2 Nichtlineare Kurven
In diesem Beispiel ist das Geschwindigkeitsverhalten nicht linear und spiegelt einen langsamen Start sowohl
für die Beschleunigung als auch für die Verzögerung wider.
133
