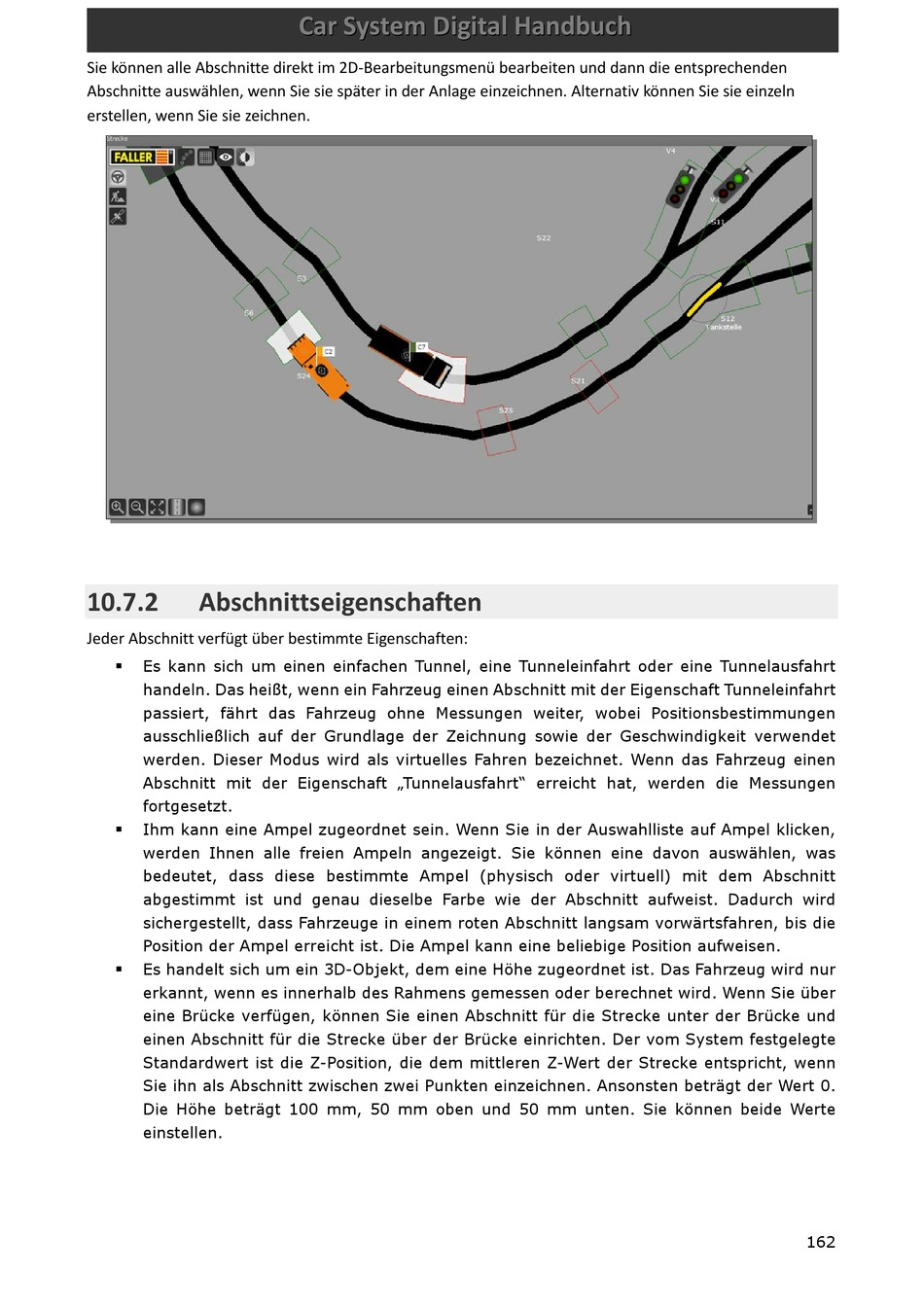

Sie können alle Abschnitte direkt im 2D-Bearbeitungsmenü bearbeiten und dann die entsprechenden
Abschnitte auswählen, wenn Sie sie später in der Anlage einzeichnen. Alternativ können Sie sie einzeln
erstellen, wenn Sie sie zeichnen.
10.7.2

Abschnittseigenschaften

Jeder Abschnitt verfügt über bestimmte Eigenschaften:
Es kann sich um einen einfachen Tunnel, eine Tunneleinfahrt oder eine Tunnelausfahrt

handeln. Das heißt, wenn ein Fahrzeug einen Abschnitt mit der Eigenschaft Tunneleinfahrt
passiert, fährt das Fahrzeug ohne Messungen weiter, wobei Positionsbestimmungen
ausschließlich auf der Grundlage der Zeichnung sowie der Geschwindigkeit verwendet
werden. Dieser Modus wird als virtuelles Fahren bezeichnet. Wenn das Fahrzeug einen
Abschnitt mit der Eigenschaft „Tunnelausfahrt" erreicht hat, werden die Messungen
fortgesetzt.
Ihm kann eine Ampel zugeordnet sein. Wenn Sie in der Auswahlliste auf Ampel klicken,

werden Ihnen alle freien Ampeln angezeigt. Sie können eine davon auswählen, was
bedeutet, dass diese bestimmte Ampel (physisch oder virtuell) mit dem Abschnitt
abgestimmt ist und genau dieselbe Farbe wie der Abschnitt aufweist. Dadurch wird
sichergestellt, dass Fahrzeuge in einem roten Abschnitt langsam vorwärtsfahren, bis die
Position der Ampel erreicht ist. Die Ampel kann eine beliebige Position aufweisen.
Es handelt sich um ein 3D-Objekt, dem eine Höhe zugeordnet ist. Das Fahrzeug wird nur

erkannt, wenn es innerhalb des Rahmens gemessen oder berechnet wird. Wenn Sie über
eine Brücke verfügen, können Sie einen Abschnitt für die Strecke unter der Brücke und
einen Abschnitt für die Strecke über der Brücke einrichten. Der vom System festgelegte
Standardwert ist die Z-Position, die dem mittleren Z-Wert der Strecke entspricht, wenn
Sie ihn als Abschnitt zwischen zwei Punkten einzeichnen. Ansonsten beträgt der Wert 0.
Die Höhe beträgt 100 mm, 50 mm oben und 50 mm unten. Sie können beide Werte
einstellen.
