9.7.1
Die 2D-Ansicht

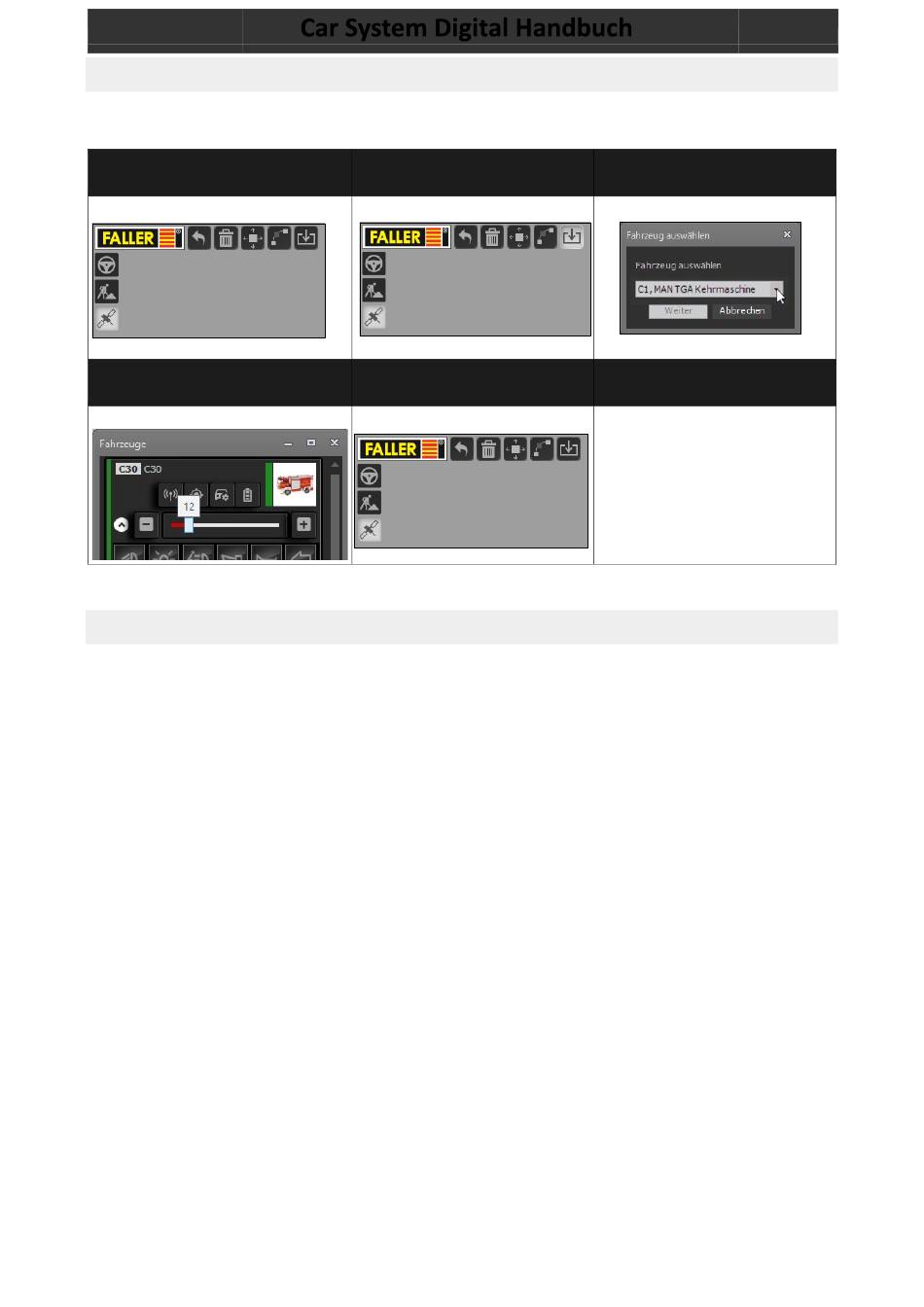

Öffnen Sie die 2D-Streckenansicht und klicken Sie auf die Schaltfläche [Bearbeiten] (links – dritte von oben).
1. Schalten Sie um auf
Aufzeichnungsmodus [Satellitensymbol]
4. Fahrzeuggeschwindigkeit festlegen
9.8 Erstellen eines 2D-Szenarios
Die erstellten Szenarien finden Sie im Menü: [Welt → Anlagenszenarien anzeigen].
Ein Szenario ist ein Bereich Ihrer Anlage – oder Ihre gesamte Anlage, die von einer Reihe von Satelliten
vermessen wird. Es müssen mindestens zwei Satelliten verwendet werden, um ein 2D-Szenario zu erstellen.
2D bedeutet, dass nur die X- und Y-Achse in einem Koordinatensystem gemessen werden, jedoch nicht die
Höhe (Z-Achse). Das bedeutet auch, dass die Satelliten mindestens 500 mm außerhalb der Anlage platziert
werden müssen und nicht über der Anlage.
Die Satelliten müssen Außerhalb der Anlage platziert sein, damit die gemessenen Entfernungen zwischen
den Sendern und den Satelliten nur 1x auf der Anlage vorhanden sind. Andernfalls könnte es passieren, dass
es 2 Punkte auf der Anlage gibt, die die gleiche Entfernung zu den Satelliten haben.
Wenn Sie Hügel oder Brücken eingearbeitet haben, können Sie dennoch die 2D-Ansicht verwenden. Durch
das Einzeichnen und Messen werden jedoch die Abstände auf dem Hügel so gezeichnet, dass sie näher an
den Satelliten liegen, wodurch ein kleiner Bogen auf der Straße entsteht. Siehe unten, um weitere 2D-
Szenarien einzufügen.
Sie richten Ihr 2D-Szenario ganz einfach folgendermaßen ein: Öffnen Sie das Menü [Welt →
Anlagenszenarien anzeigen]
Klicken Sie auf die Schaltfläche [Hinzufügen] oder [Bearbeiten] und folgen Sie den Anweisungen in den
folgenden Dialogfenstern:
Car System Digital Handbuch
2. Aufzeichnung starten
[Pfeil nach unten]
5. Deaktivieren Sie die Aufnahme
[Pfeil nach unten]
3. Fahrzeug auswählen und [weiter]
klicken
116
