6.2.9 Relaiskontakte: Öffner/Schließer
Mit zwei Steckbrücken auf der I/O-Platine bzw. dem steckbaren Submodul kann der Relaiskontakt
wahlweise als Öffner oder Schließer konfiguriert werden. In der Funktion "ISTZUSTAND RELAIS-
AUSGANG" (Nr. 4740) ist diese Konfiguration jederzeit abrufbar.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → s. Seite 115, 117
2.
3. Steckbrücken entsprechend Abb. 58 und Abb. 59 positionieren.
"
Achtung!
– Bei einer Umkonfiguration sind immer beide Steckbrücken umzustecken! Beachten Sie die
angegeben Positionen der Steckbrücken genau.
– Beachten Sie, dass die Positionierung des Relais-Submoduls auf der I/O-Platine, je nach
Bestellvariante, unterschiedlich sein kann und damit auch die Klemmenbelegung im
Anschlussraum des Messumformers → s. Seite 54.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
/ O
U T
I N P
/ O
U T
I N P
/ O
U T
I N P

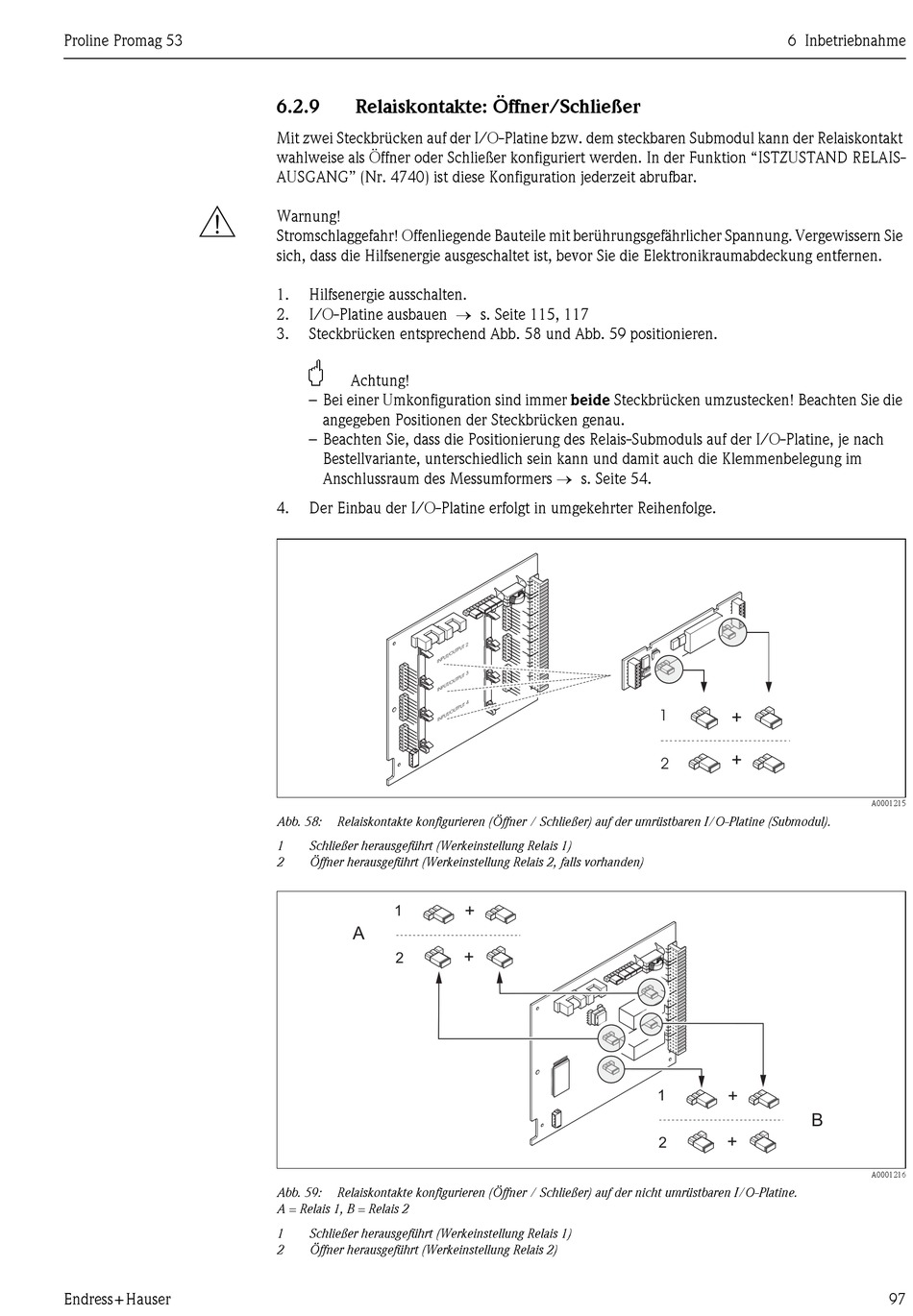

Abb. 58: Relaiskontakte konfigurieren (Öffner / Schließer) auf der umrüstbaren I/O-Platine (Submodul).
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2, falls vorhanden)
1
A
2
Abb. 59: Relaiskontakte konfigurieren (Öffner / Schließer) auf der nicht umrüstbaren I/O-Platine.
A = Relais 1, B = Relais 2
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2)
