Proline Promag 53
Endress+Hauser
2.1.3
Typenschild Anschlüsse
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
12345678912
1
Ser.No.:
Supply /
Versorgung /
4
Tension d'alimentation
I-OUT (HART)
f-OUT
5
STATUS-OUT
STATUS-IN
ex-works
6
Device SW:
7
Communication:
8
Revision:
9
Date: DD.MMM.YYYY

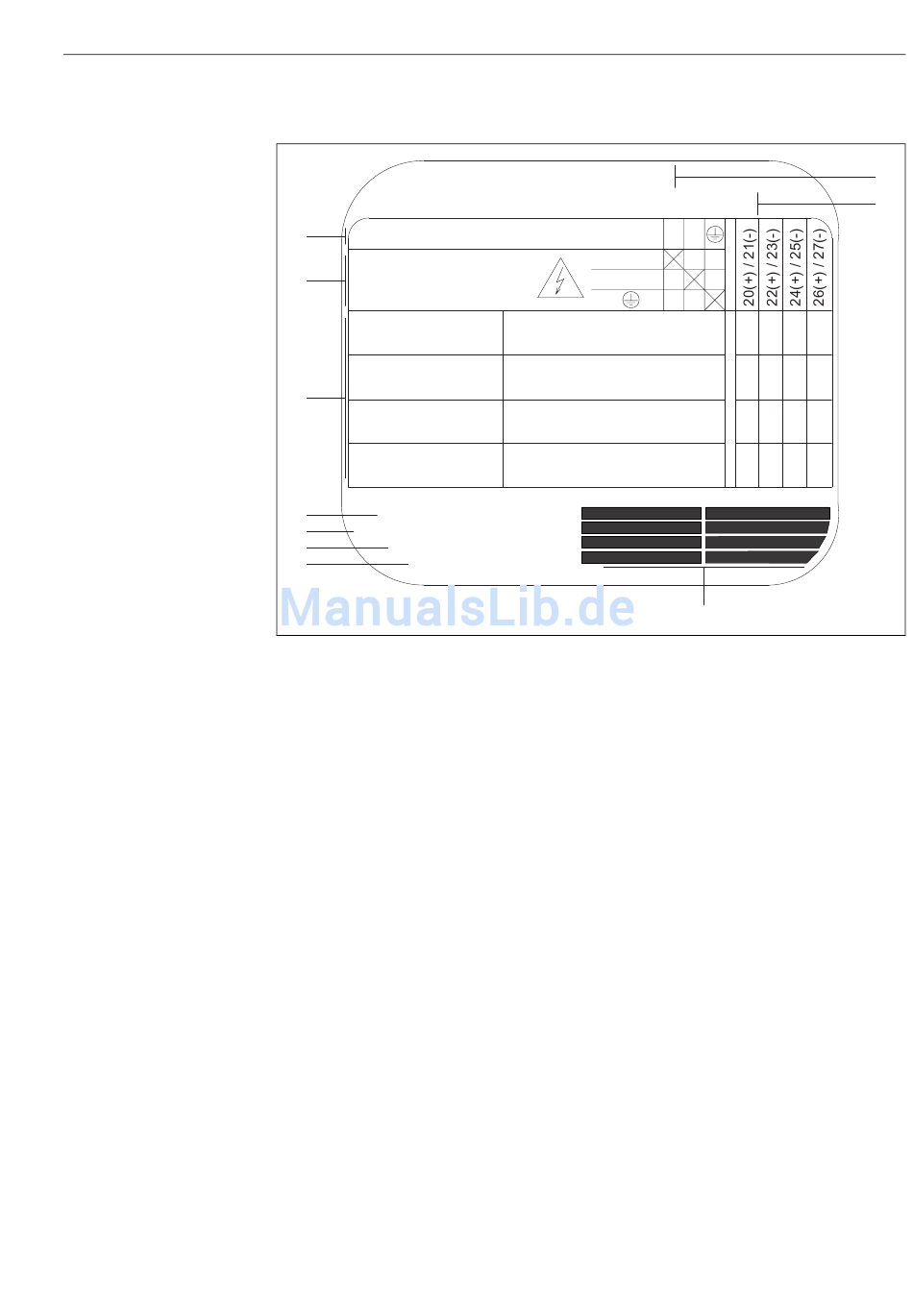

Abb. 4:
Typenschildangaben für Proline Messumformer (Beispiel)
1
Seriennummer
2
Mögliche Konfiguration des Stromausgangs
3
Mögliche Konfiguration der Relaiskontakte
4
Klemmenbelegung, Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
5
Anliegende Signale an den Ein- und Ausgängen, mögliche Konfigurationen und Klemmenbelegung (20...27),
siehe auch "Elektrische Werte der Ein-/Ausgänge"
6
Version der aktuell installierten Gerätesoftware
7
Installierte Kommunikationsart, z.B.: HART, PROFIBUS PA, etc.
8
Angaben zur aktuellen Kommunikationssoftware (Device Revision and Device Description),
z.B.: Dev. 01 / DD 01 für HART
9
Datum der Installation
10
Aktuelle Updates der in Punkt 6 bis 9 gemachten Angaben
2.2
CE-Zeichen, Konformitätserklärung
Die Geräte sind nach dem Stand der Technik und guter Ingenieurpraxis betriebsicher gebaut und
geprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die Geräte
berücksichtigen die einschlägigen Normen und Vorschriften nach EN 61010 "Sicherheitsbestim-
mungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte" sowie die EMV-Anforderungen
gemäß EN 61326/A1.
Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzlichen Anforderun-
gen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der
Anbringung des CE-Zeichens.
A:
P:
NO:
NC:
L1/L+
N/L-
PE
Active: 0/4...20mA, RL max. = 700 Ohm
Passive: 4...20mA, max. 30VDC, Ri < 150 Ohm
(HART: RL.min. = 250 OHM)
fmax = 1kHz
Passive: 30VDC, 250mA
Passive: 30VDC, 250mA
3...30VDC, Ri = 5kOhm
Update 1
Version info
XX.XX.XX
XXXXXXXXXX
XX.XX.XX
319475-00XX
2 Identifizierung
active
passive
normally open contact
normally closed contact
1
2
P
X
X
Update 2
10
2
3
A
A0000963
11
