4.4

Schutzart

Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67. Um nach erfolgter Montage im Feld
oder nach einem Servicefall die Schutzart IP 67 zu gewährleisten, müssen folgende Punkte zwin-
gend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen (s. Seite 127).
• Kabeleinführung fest anziehen (Abb. 43).
• Kabel vor der Kabeleinführung in einer Schlaufe verlegen ("Wassersack", Abb. 43). Auftretende
Feuchtigkeit kann so nicht zur Einführung gelangen. Bauen Sie das Messgerät zudem immer so
ein, dass die Kabeleinführungen nicht nach oben gerichtet sind.
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.

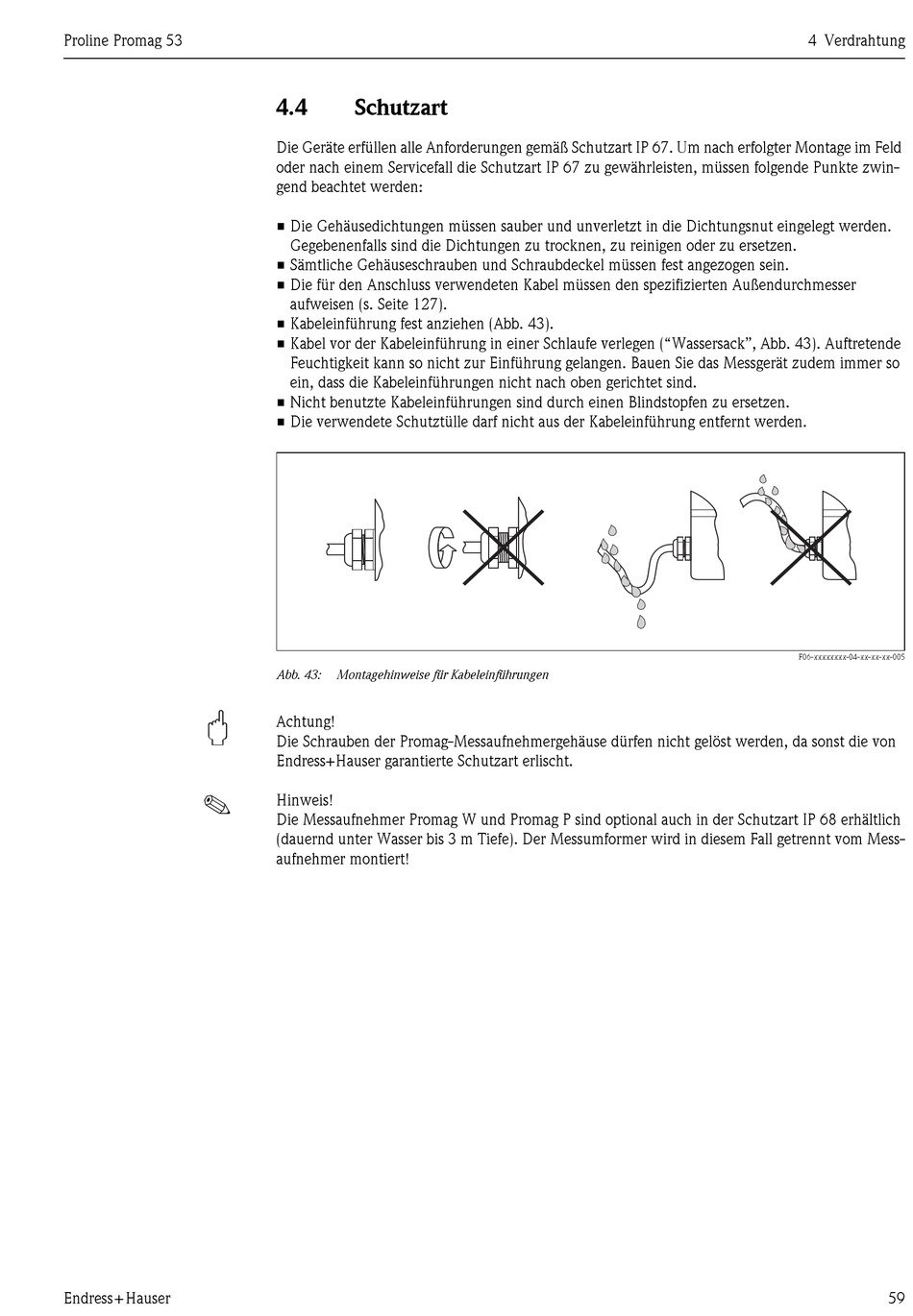

Abb. 43: Montagehinweise für Kabeleinführungen
Achtung!
Die Schrauben der Promag-Messaufnehmergehäuse dürfen nicht gelöst werden, da sonst die von
Endress+Hauser garantierte Schutzart erlischt.
Hinweis!
Die Messaufnehmer Promag W und Promag P sind optional auch in der Schutzart IP 68 erhältlich
(dauernd unter Wasser bis 3 m Tiefe). Der Messumformer wird in diesem Fall getrennt vom Mess-
aufnehmer montiert!
