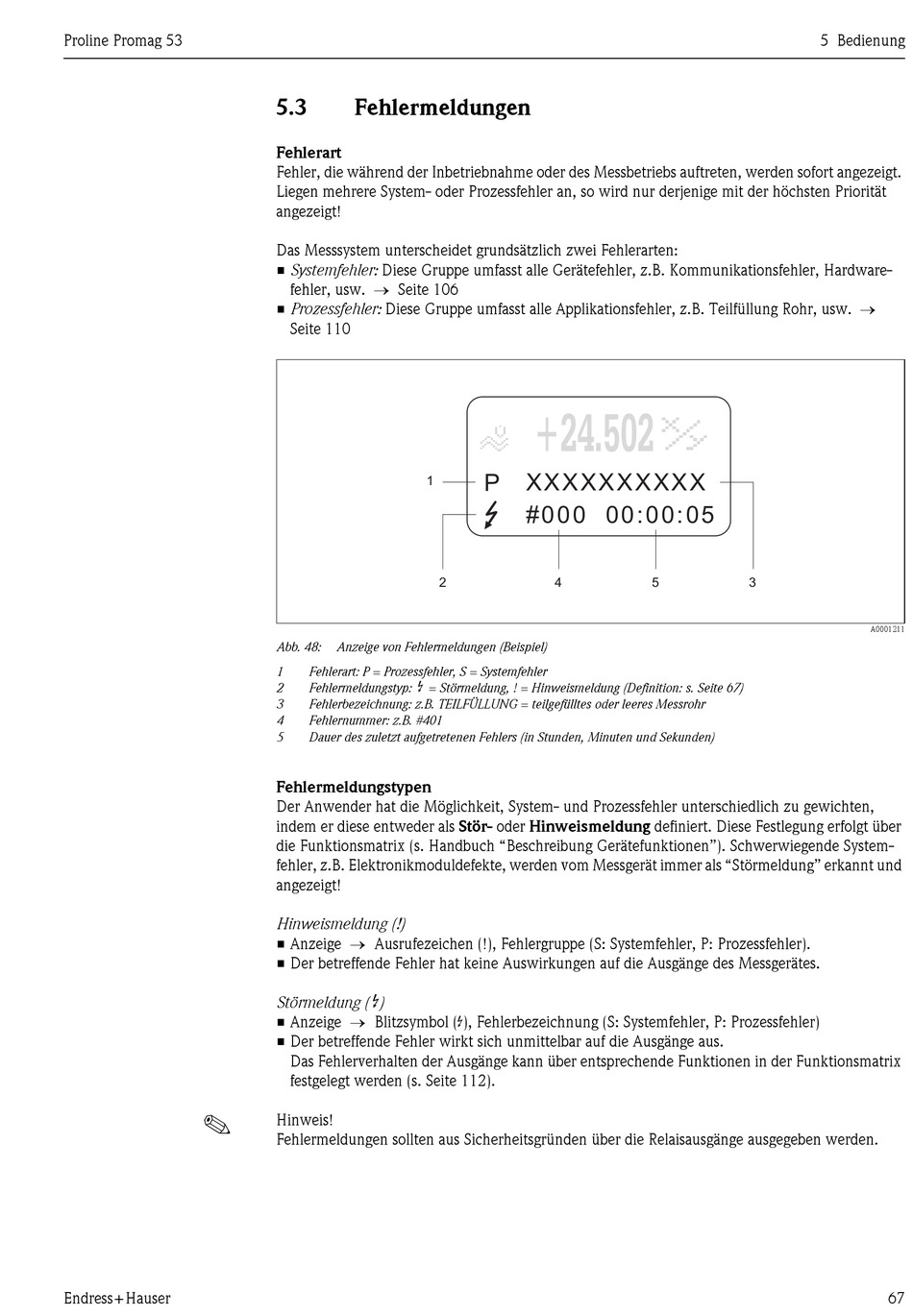

Fehlermeldungen - Endress+Hauser Proline Promag 53 Betriebsanleitung

Proline Promag 53
!
Endress+Hauser
5.3

Fehlermeldungen

Fehlerart
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt.
Liegen mehrere System- oder Prozessfehler an, so wird nur derjenige mit der höchsten Priorität
angezeigt!
Das Messsystem unterscheidet grundsätzlich zwei Fehlerarten:
• Systemfehler: Diese Gruppe umfasst alle Gerätefehler, z.B. Kommunikationsfehler, Hardware-
fehler, usw. → Seite 106
• Prozessfehler: Diese Gruppe umfasst alle Applikationsfehler, z.B. Teilfüllung Rohr, usw. →
Seite 110
1
2
Abb. 48: Anzeige von Fehlermeldungen (Beispiel)
1 Fehlerart: P = Prozessfehler, S = Systemfehler
$
2 Fehlermeldungstyp: = Störmeldung, ! = Hinweismeldung (Definition: s. Seite 67)
3 Fehlerbezeichnung: z.B. TEILFÜLLUNG = teilgefülltes oder leeres Messrohr
4 Fehlernummer: z.B. #401
5 Dauer des zuletzt aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
Fehlermeldungstypen
Der Anwender hat die Möglichkeit, System- und Prozessfehler unterschiedlich zu gewichten,
indem er diese entweder als Stör- oder Hinweismeldung definiert. Diese Festlegung erfolgt über
die Funktionsmatrix (s. Handbuch "Beschreibung Gerätefunktionen"). Schwerwiegende System-
fehler, z.B. Elektronikmoduldefekte, werden vom Messgerät immer als "Störmeldung" erkannt und
angezeigt!
Hinweismeldung (!)
• Anzeige → Ausrufezeichen (!), Fehlergruppe (S: Systemfehler, P: Prozessfehler).
• Der betreffende Fehler hat keine Auswirkungen auf die Ausgänge des Messgerätes.
$
Störmeldung ( )
• Anzeige → Blitzsymbol ($), Fehlerbezeichnung (S: Systemfehler, P: Prozessfehler)
• Der betreffende Fehler wirkt sich unmittelbar auf die Ausgänge aus.
Das Fehlerverhalten der Ausgänge kann über entsprechende Funktionen in der Funktionsmatrix
festgelegt werden (s. Seite 112).
Hinweis!
Fehlermeldungen sollten aus Sicherheitsgründen über die Relaisausgänge ausgegeben werden.
+24.502 +24.502
P XXXXXXXXXX
#000 00:00:05
4 5
5 Bedienung
3
A0001211
67
