6 Inbetriebnahme
#
94
6.2.7

Stromausgang: aktiv/passiv

Die Konfiguration der Stromausgänge als "aktiv" oder "passiv" erfolgt über verschiedene Steck-
brücken auf der I/O-Platine bzw. dem Strom-Submodul.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → Seite 115, 117
2.
3. Steckbrücken entsprechend Abb. 55 und Abb. 56 positionieren.
"
Achtung!
– Zerstörungsgefahr von Messgeräten! Beachten Sie die in Abb. 55 und Abb. 56 angegeben
Positionen der Steckbrücken genau. Falsch gesteckte Brücken können zu Überströmen füh-
ren und damit das Messgerät selber oder extern angeschlossene Geräte zerstören!
– Beachten Sie, dass die Positionierung des Strom-Submoduls auf der I/O-Platine, je nach
Bestellvariante, unterschiedlich sein kann und damit auch die Klemmenbelegung im
Anschlussraum des Messumformers → Seite 54.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
T P
O U
T /
P U
I N
T P
O U
T /
P U
I N
T P
O U
T /
P U
I N

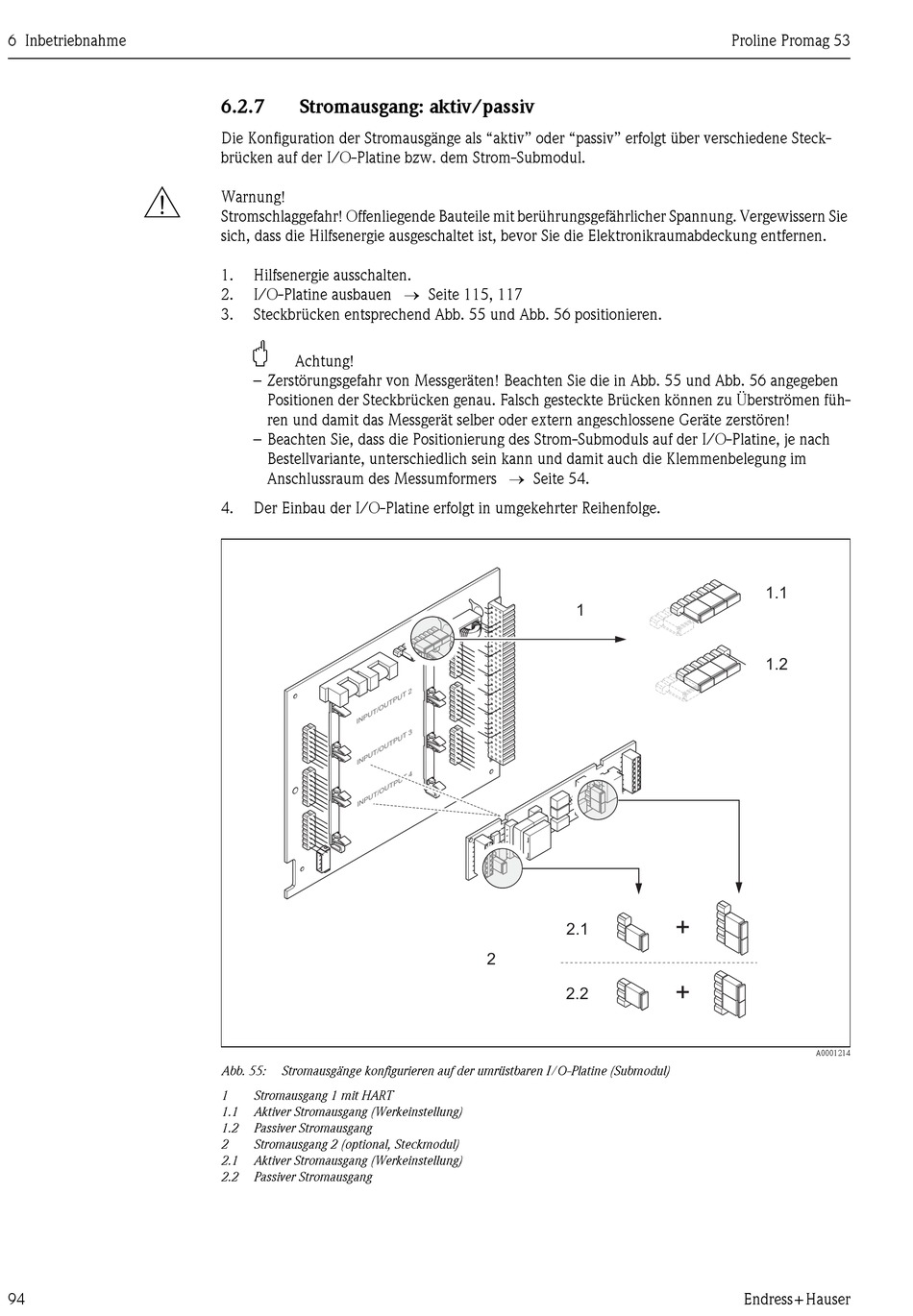

Abb. 55: Stromausgänge konfigurieren auf der umrüstbaren I/O-Platine (Submodul)
1 Stromausgang 1 mit HART
1.1 Aktiver Stromausgang (Werkeinstellung)
1.2 Passiver Stromausgang
2 Stromausgang 2 (optional, Steckmodul)
2.1 Aktiver Stromausgang (Werkeinstellung)
2.2 Passiver Stromausgang
2
U T
3
U T
4
U T
2.1
2
2.2
Proline Promag 53
1
+
+
Endress+Hauser
1.1
1.2
