3.3.5
Vor-Ort-Anzeige drehen
1.
Elektronikraumdeckel abschrauben.
2.
Seitliche Verriegelungstasten des Anzeigemoduls drücken und Modul aus der Elektronik-
raumabdeckplatte herausziehen.
3.
Anzeige in die gewünschte Lage drehen (max. 4 x 45° in jede Richtung) und wieder auf die
Elektronikraumabdeckplatte einsetzen.
4.
Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.

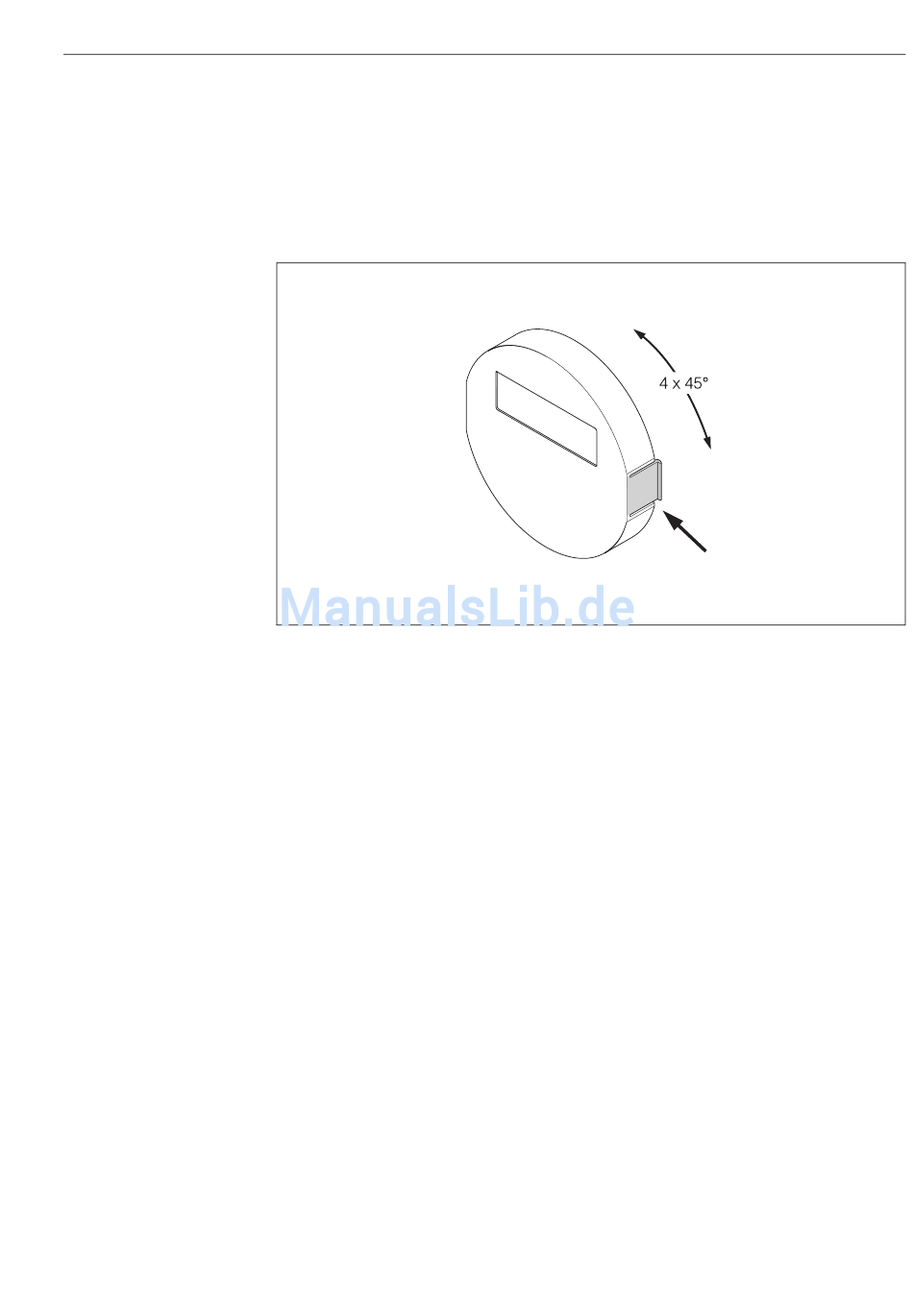

Abb. 27:
Drehen der Vor-Ort-Anzeige (Feldgehäuse)
3 Montage
F06-xxxxxxxx-07-xx-06-xx-000
