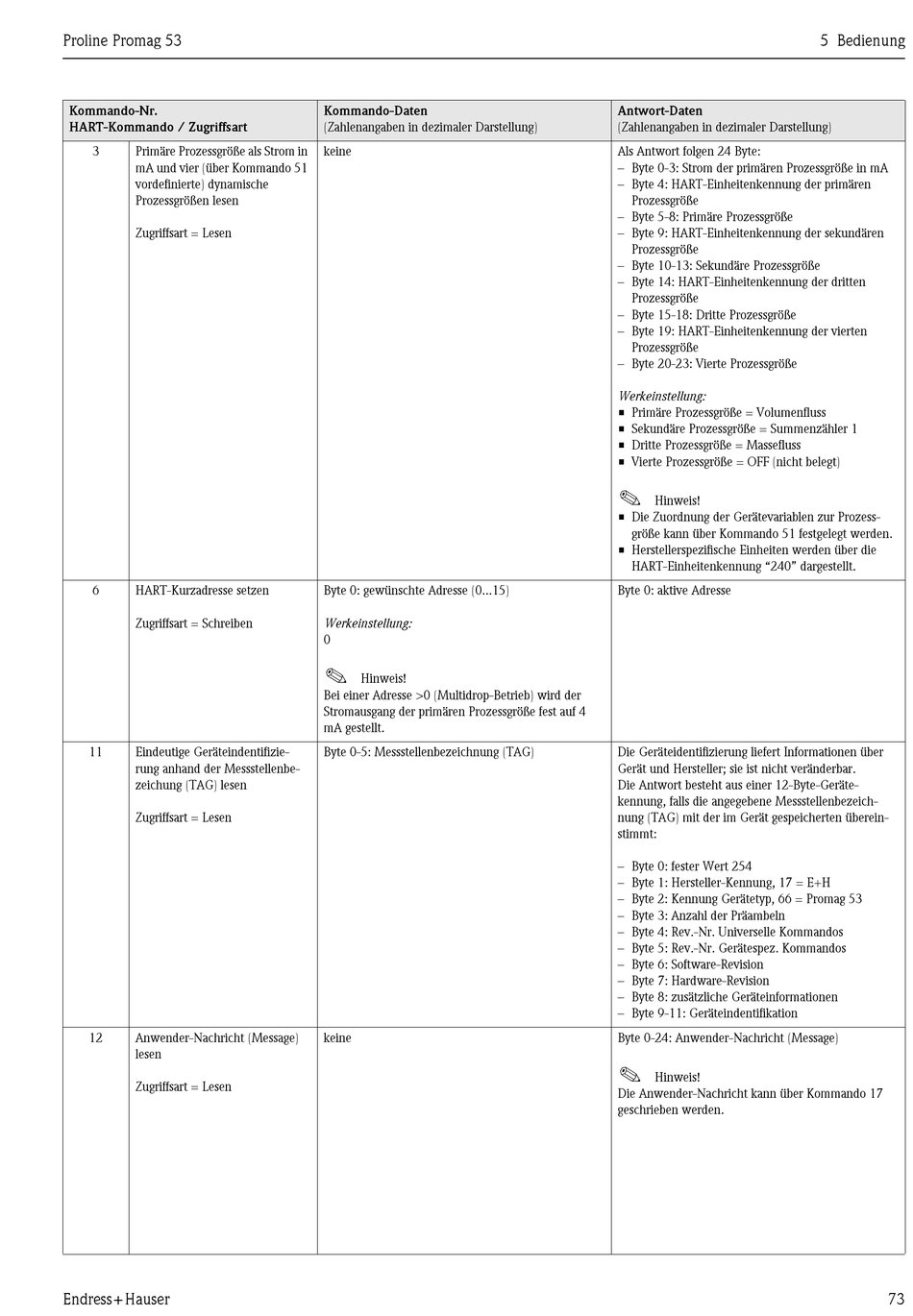

Proline Promag 53
Kommando-Nr.
HART-Kommando / Zugriffsart
3 Primäre Prozessgröße als Strom in
mA und vier (über Kommando 51
vordefinierte) dynamische
Prozessgrößen lesen
Zugriffsart = Lesen
6 HART-Kurzadresse setzen
Zugriffsart = Schreiben
11 Eindeutige Geräteindentifizie-
rung anhand der Messstellenbe-
zeichung (TAG) lesen
Zugriffsart = Lesen
12 Anwender-Nachricht (Message)
lesen
Zugriffsart = Lesen
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
keine
Byte 0: gewünschte Adresse (0...15)
Werkeinstellung:
0
!
Hinweis!
Bei einer Adresse >0 (Multidrop-Betrieb) wird der
Stromausgang der primären Prozessgröße fest auf 4
mA gestellt.
Byte 0-5: Messstellenbezeichnung (TAG)
keine
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Als Antwort folgen 24 Byte:
– Byte 0-3: Strom der primären Prozessgröße in mA
– Byte 4: HART-Einheitenkennung der primären
Prozessgröße
– Byte 5-8: Primäre Prozessgröße
– Byte 9: HART-Einheitenkennung der sekundären
Prozessgröße
– Byte 10-13: Sekundäre Prozessgröße
– Byte 14: HART-Einheitenkennung der dritten
Prozessgröße
– Byte 15-18: Dritte Prozessgröße
– Byte 19: HART-Einheitenkennung der vierten
Prozessgröße
– Byte 20-23: Vierte Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße = Volumenfluss
• Sekundäre Prozessgröße = Summenzähler 1
• Dritte Prozessgröße = Massefluss
• Vierte Prozessgröße = OFF (nicht belegt)
!
Hinweis!
• Die Zuordnung der Gerätevariablen zur Prozess-
größe kann über Kommando 51 festgelegt werden.
• Herstellerspezifische Einheiten werden über die
HART-Einheitenkennung "240" dargestellt.
Byte 0: aktive Adresse
Die Geräteidentifizierung liefert Informationen über
Gerät und Hersteller; sie ist nicht veränderbar.
Die Antwort besteht aus einer 12-Byte-Geräte-
kennung, falls die angegebene Messstellenbezeich-
nung (TAG) mit der im Gerät gespeicherten überein-
stimmt:
– Byte 0: fester Wert 254
– Byte 1: Hersteller-Kennung, 17 = E+H
– Byte 2: Kennung Gerätetyp, 66 = Promag 53
– Byte 3: Anzahl der Präambeln
– Byte 4: Rev.-Nr. Universelle Kommandos
– Byte 5: Rev.-Nr. Gerätespez. Kommandos
– Byte 6: Software-Revision
– Byte 7: Hardware-Revision
– Byte 8: zusätzliche Geräteinformationen
– Byte 9-11: Geräteindentifikation
Byte 0-24: Anwender-Nachricht (Message)
!
Hinweis!
Die Anwender-Nachricht kann über Kommando 17
geschrieben werden.
5 Bedienung
