3 Montage
"
16

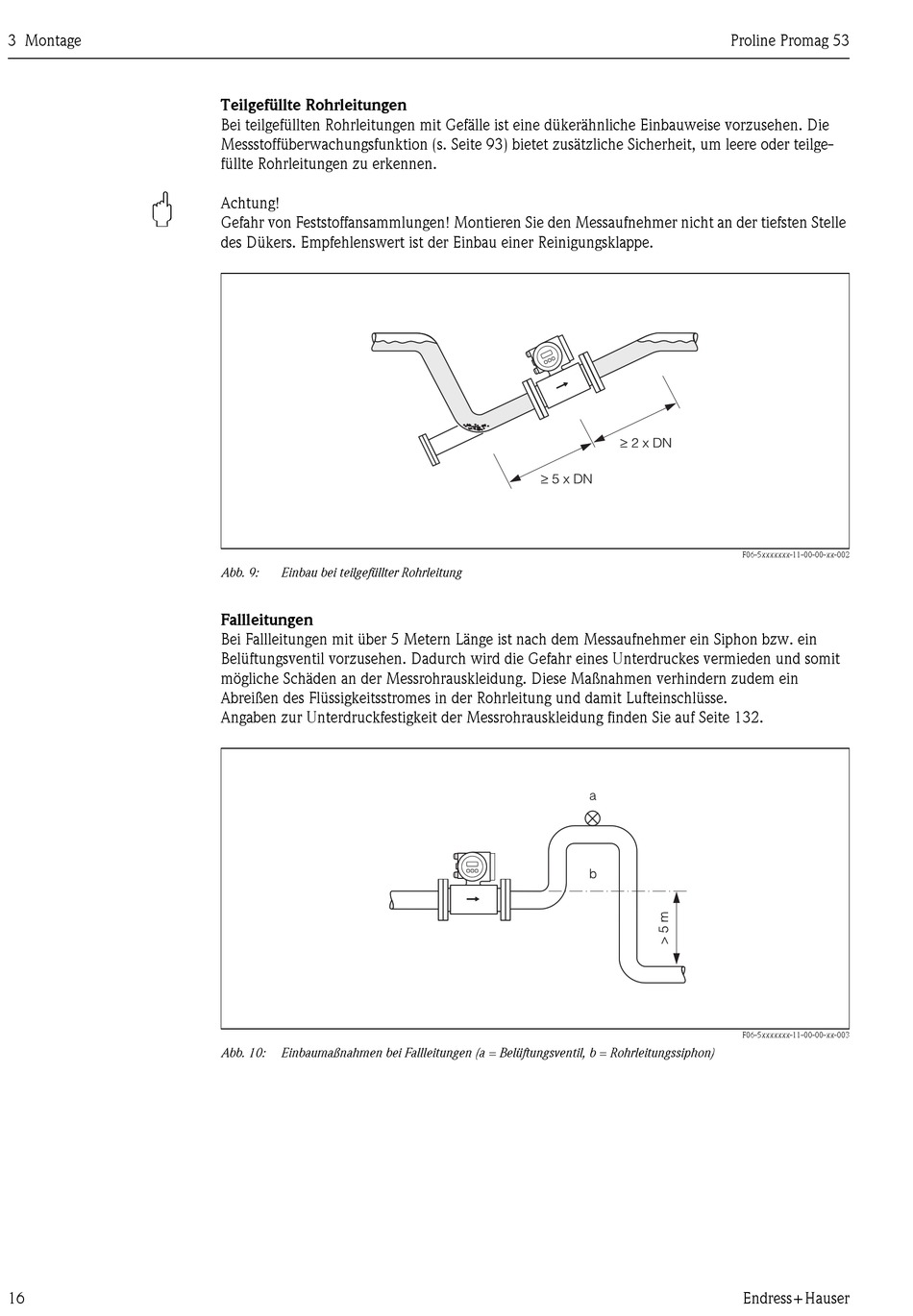

Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die
Messstoffüberwachungsfunktion (s. Seite 93) bietet zusätzliche Sicherheit, um leere oder teilge-
füllte Rohrleitungen zu erkennen.
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle
des Dükers. Empfehlenswert ist der Einbau einer Reinigungsklappe.
Abb. 9: Einbau bei teilgefüllter Rohrleitung
Fallleitungen
Bei Fallleitungen mit über 5 Metern Länge ist nach dem Messaufnehmer ein Siphon bzw. ein
Belüftungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit
mögliche Schäden an der Messrohrauskleidung. Diese Maßnahmen verhindern zudem ein
Abreißen des Flüssigkeitsstromes in der Rohrleitung und damit Lufteinschlüsse.
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung finden Sie auf Seite 132.
Abb. 10: Einbaumaßnahmen bei Fallleitungen (a = Belüftungsventil, b = Rohrleitungssiphon)
Proline Promag 53
F06-5xxxxxxx-11-00-00-xx-002
F06-5xxxxxxx-11-00-00-xx-003
