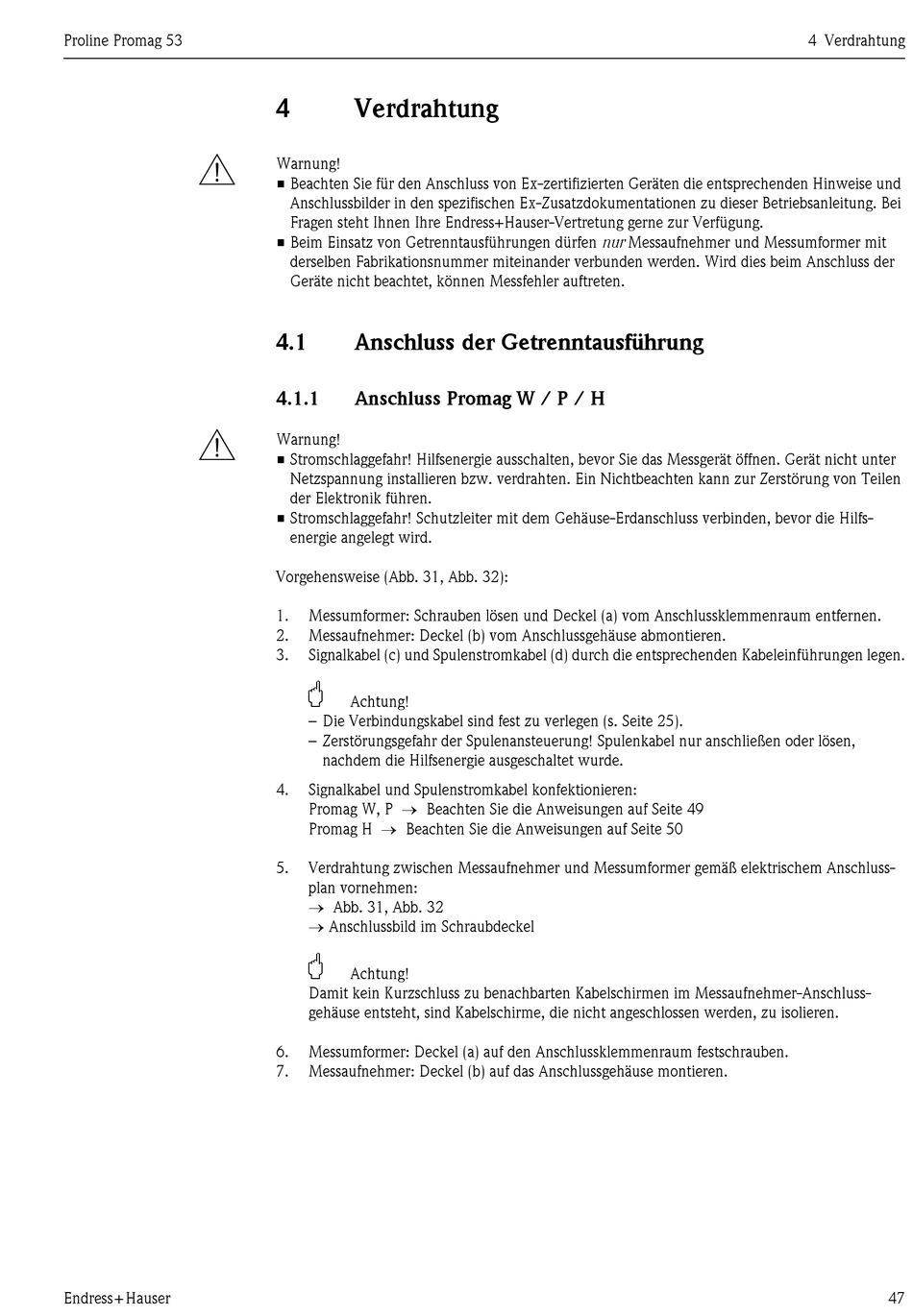

Proline Promag 53
#
#
Endress+Hauser
4

Verdrahtung

Warnung!
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei
Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung.
• Beim Einsatz von Getrenntausführungen dürfen nur Messaufnehmer und Messumformer mit
derselben Fabrikationsnummer miteinander verbunden werden. Wird dies beim Anschluss der
Geräte nicht beachtet, können Messfehler auftreten.
4.1 Anschluss der Getrenntausführung
4.1.1

Anschluss Promag W / P / H

Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät nicht unter
Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen
der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfs-
energie angelegt wird.
Vorgehensweise (Abb. 31, Abb. 32):
1. Messumformer: Schrauben lösen und Deckel (a) vom Anschlussklemmenraum entfernen.
2. Messaufnehmer: Deckel (b) vom Anschlussgehäuse abmontieren.
3. Signalkabel (c) und Spulenstromkabel (d) durch die entsprechenden Kabeleinführungen legen.
"
Achtung!
– Die Verbindungskabel sind fest zu verlegen (s. Seite 25).
– Zerstörungsgefahr der Spulenansteuerung! Spulenkabel nur anschließen oder lösen,
nachdem die Hilfsenergie ausgeschaltet wurde.
4. Signalkabel und Spulenstromkabel konfektionieren:
Promag W, P → Beachten Sie die Anweisungen auf Seite 49
Promag H → Beachten Sie die Anweisungen auf Seite 50
5. Verdrahtung zwischen Messaufnehmer und Messumformer gemäß elektrischem Anschluss-
plan vornehmen:
→ Abb. 31, Abb. 32
→ Anschlussbild im Schraubdeckel
"
Achtung!
Damit kein Kurzschluss zu benachbarten Kabelschirmen im Messaufnehmer-Anschluss-
gehäuse entsteht, sind Kabelschirme, die nicht angeschlossen werden, zu isolieren.
6. Messumformer: Deckel (a) auf den Anschlussklemmenraum festschrauben.
7. Messaufnehmer: Deckel (b) auf das Anschlussgehäuse montieren.
4 Verdrahtung
47
