Bedienung

5.1

Anzeige- und Bedienelemente

Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr
Gerät über das "Quick Setup" bzw. die Funktionsmatrix konfigurieren.
Das Anzeigefeld besteht aus vier Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchfluss-
richtung, Teilfüllung Rohr, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit,
die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach
seinen Bedürfnissen anzupassen (→ siehe Handbuch "Beschreibung Gerätefunktionen").
1
2

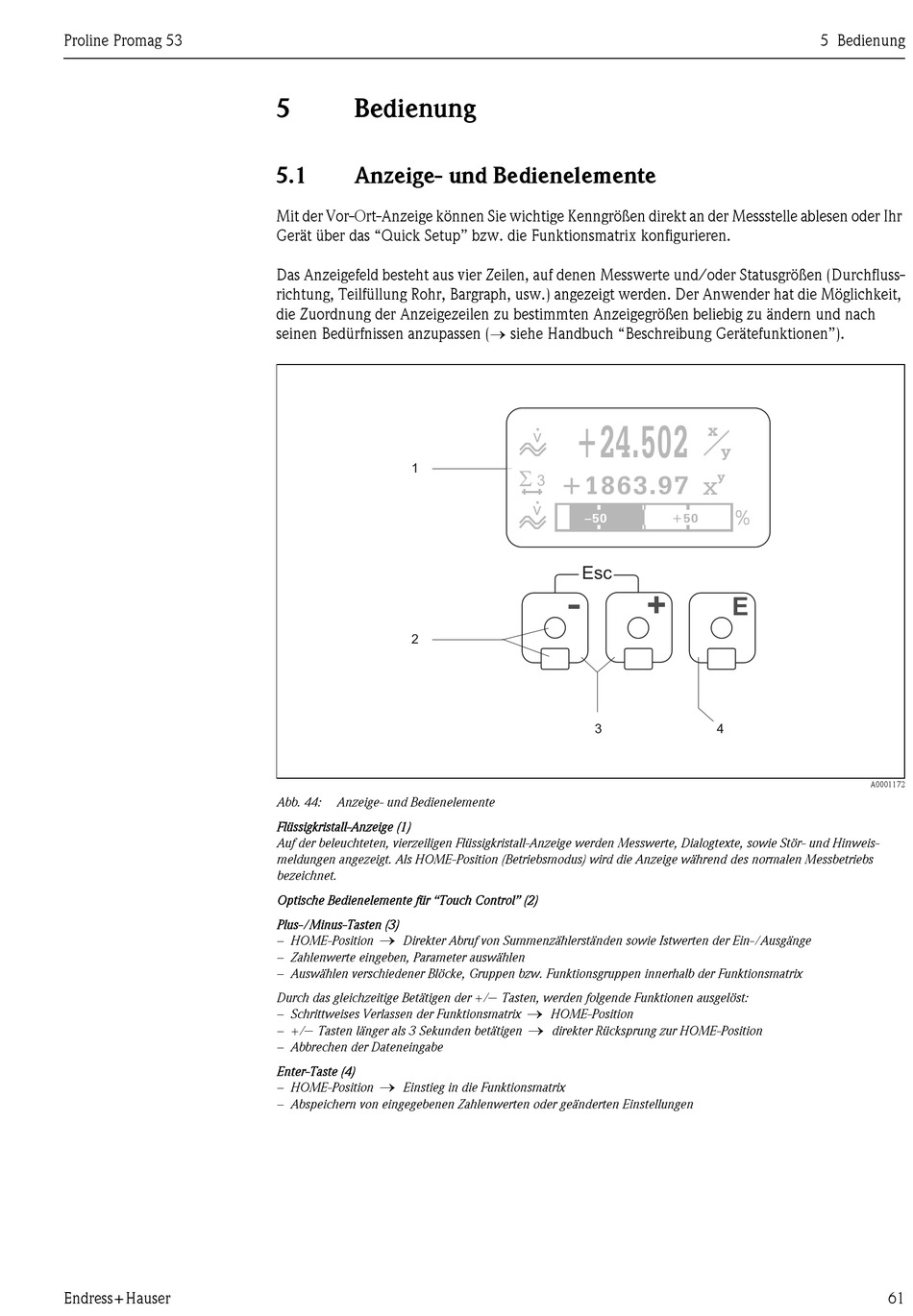

Abb. 44: Anzeige- und Bedienelemente
Flüssigkristall-Anzeige (1)
Auf der beleuchteten, vierzeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte, sowie Stör- und Hinweis-
meldungen angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen Messbetriebs
bezeichnet.
Optische Bedienelemente für "Touch Control" (2)
Plus-/Minus-Tasten (3)
→
– HOME-Position Direkter Abruf von Summenzählerständen sowie Istwerten der Ein-/Ausgänge
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Blöcke, Gruppen bzw. Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der +/
– Schrittweises Verlassen der Funktionsmatrix
−
– +/ Tasten länger als 3 Sekunden betätigen
– Abbrechen der Dateneingabe
Enter-Taste (4)
→
– HOME-Position Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
+24.502 +24.502
v v
S S
+1863.97 +1863.97
3 3
v v
–50 –50
Esc
+
-
3
−
Tasten, werden folgende Funktionen ausgelöst:
→
HOME-Position
→
direkter Rücksprung zur HOME-Position
5 Bedienung
x x
y y
y y
x x
% %
+50 +50
E
4
A0001172
