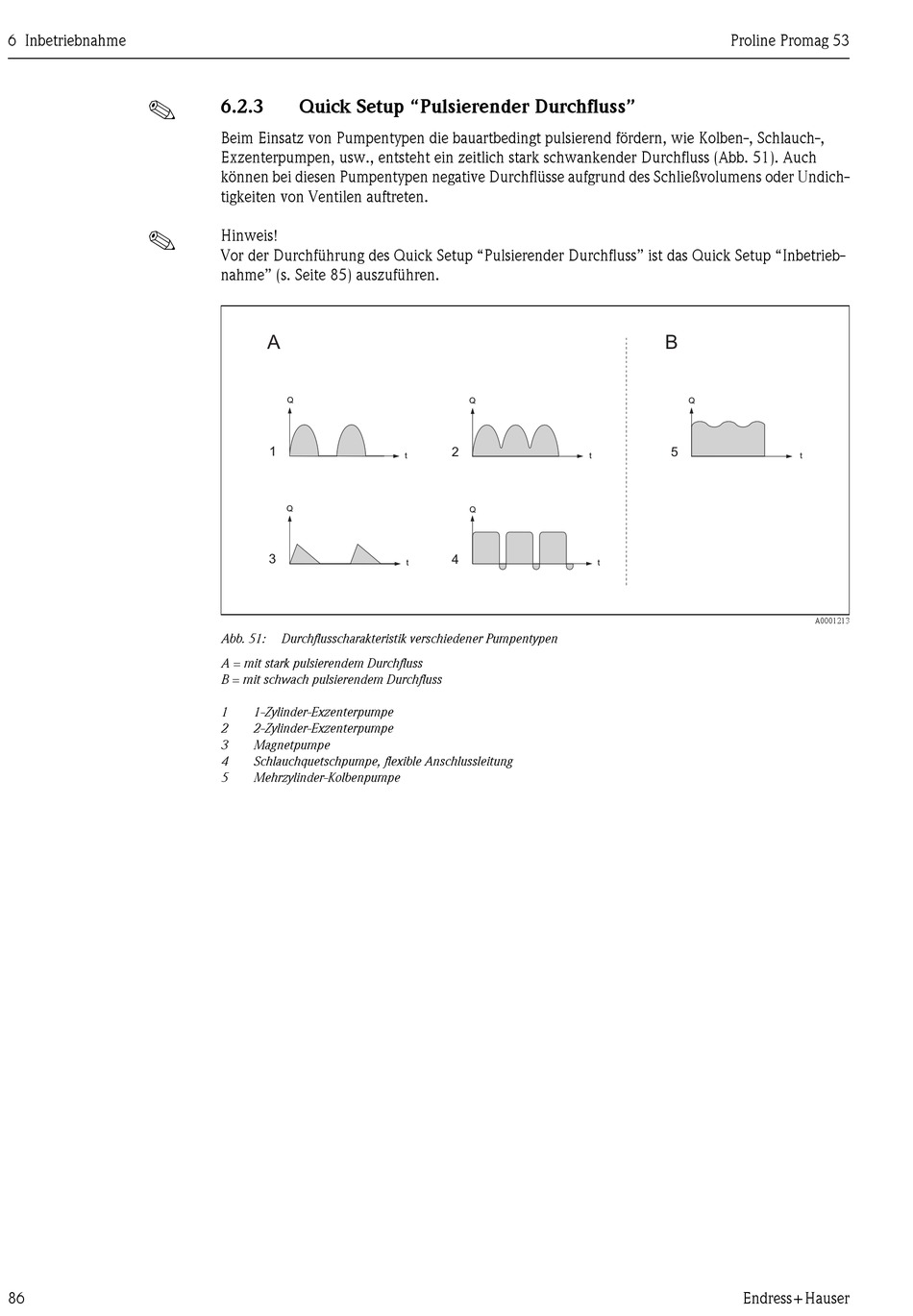

Quick Setup "Pulsierender Durchfluss - Endress+Hauser Proline Promag 53 Betriebsanleitung

6 Inbetriebnahme
!
!
86
6.2.3

Quick Setup "Pulsierender Durchfluss"

Beim Einsatz von Pumpentypen die bauartbedingt pulsierend fördern, wie Kolben-, Schlauch-,
Exzenterpumpen, usw., entsteht ein zeitlich stark schwankender Durchfluss (Abb. 51). Auch
können bei diesen Pumpentypen negative Durchflüsse aufgrund des Schließvolumens oder Undich-
tigkeiten von Ventilen auftreten.
Hinweis!
Vor der Durchführung des Quick Setup "Pulsierender Durchfluss" ist das Quick Setup "Inbetrieb-
nahme" (s. Seite 85) auszuführen.
A
Q
1
Q
3
Abb. 51: Durchflusscharakteristik verschiedener Pumpentypen
A = mit stark pulsierendem Durchfluss
B = mit schwach pulsierendem Durchfluss
1 1-Zylinder-Exzenterpumpe
2 2-Zylinder-Exzenterpumpe
3 Magnetpumpe
4 Schlauchquetschpumpe, flexible Anschlussleitung
5 Mehrzylinder-Kolbenpumpe
Q
2
t
Q
4
t
Proline Promag 53
B
Q
5
t
t
Endress+Hauser
t
A0001213
