Kanalorientierte Funktionsbeschreibung für Ventilausgänge | Zykluszeit
–
Vorteil:
Der gewünschte Mittelwert zur Stellgröße und somit die geforderte Raumtem-
peratur wird auch bei mehreren gleichzeitig angesteuerten Antrieben relativ
genau eingestellt.
–
Nachteil:
Zu beachten ist, dass bedingt durch den vollen Ventilhub die Lebenserwartung
der Antriebe sinken kann. Unter Umständen kann bei sehr langen Zykluszei-
ten (> 15 Minuten) und einer geringeren Trägheit des Systems die Wärmeab-
gabe an den Raum in der Nähe der Heizkörper ungleichmäßig sein und als
störend empfunden werden.
Diese Einstellung zur Zykluszeit ist für langsame, trägere Heizsysteme (z. B.
Fußbodenheizung) zu empfehlen.
Auch bei einer größeren Anzahl angesteuerter evtl. verschiedener Antriebe ist
diese Einstellung zu empfehlen, damit die Verfahrwege der Ventile besser ge-
mittelt werden können.

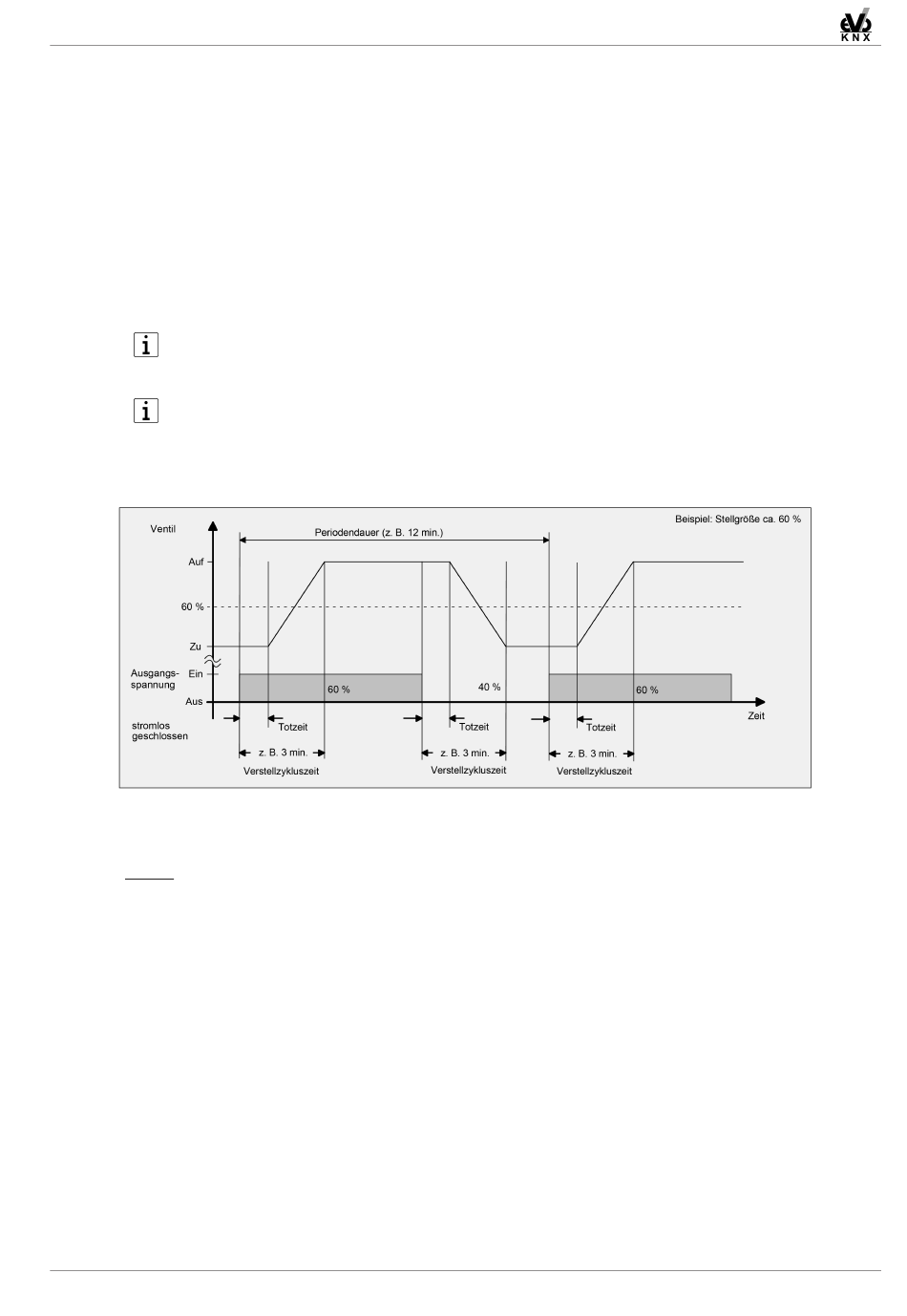

Bild 18: Idealisierter Verlauf des Ventilhubs exemplarisch dargestellt für eine
Fall 2
Zykluszeit < Verstellzykluszeit der verwendeten Antriebe (ETA)
In diesem Fall sind die Ein- und Ausschaltzeiten des Aktors so kurz, dass den Antrie-
ben keine ausreichende Zeit bleibt, in einer Periode vollständig auf- und zuzufahren
(siehe Bild 19).
–
Vorteil: Bei dieser Einstellung wird für einen kontinuierlichen Wasserfluss
durch die Heizkörper gesorgt und somit eine gleichmäßige Wärmeabgabe an
den Raum ermöglicht. Wird nur ein Stellantrieb angesteuert, ist es für den
Regler möglich, durch kontinuierliche Anpassung der Stellgröße die durch die
kurze Zykluszeit herbeigeführte Mittelwertverschiebung auszugleichen und so-
mit die gewünschte Raumtemperatur einzustellen.
–
Nachteil: Werden mehr als ein Antrieb gleichzeitig angesteuert, wird der ge-
wünschte Mittelwert zur Stellgröße und somit die geforderte Raumtemperatur
nur sehr schlecht oder mit größeren Abweichungen eingestellt.
Heizungsaktor 6fach mit Regler | Art.-Nr. 1504-0021 | TD 63393821
Zykluszeit > 2 x Verstellzykluszeit
Seite 90 von 231
