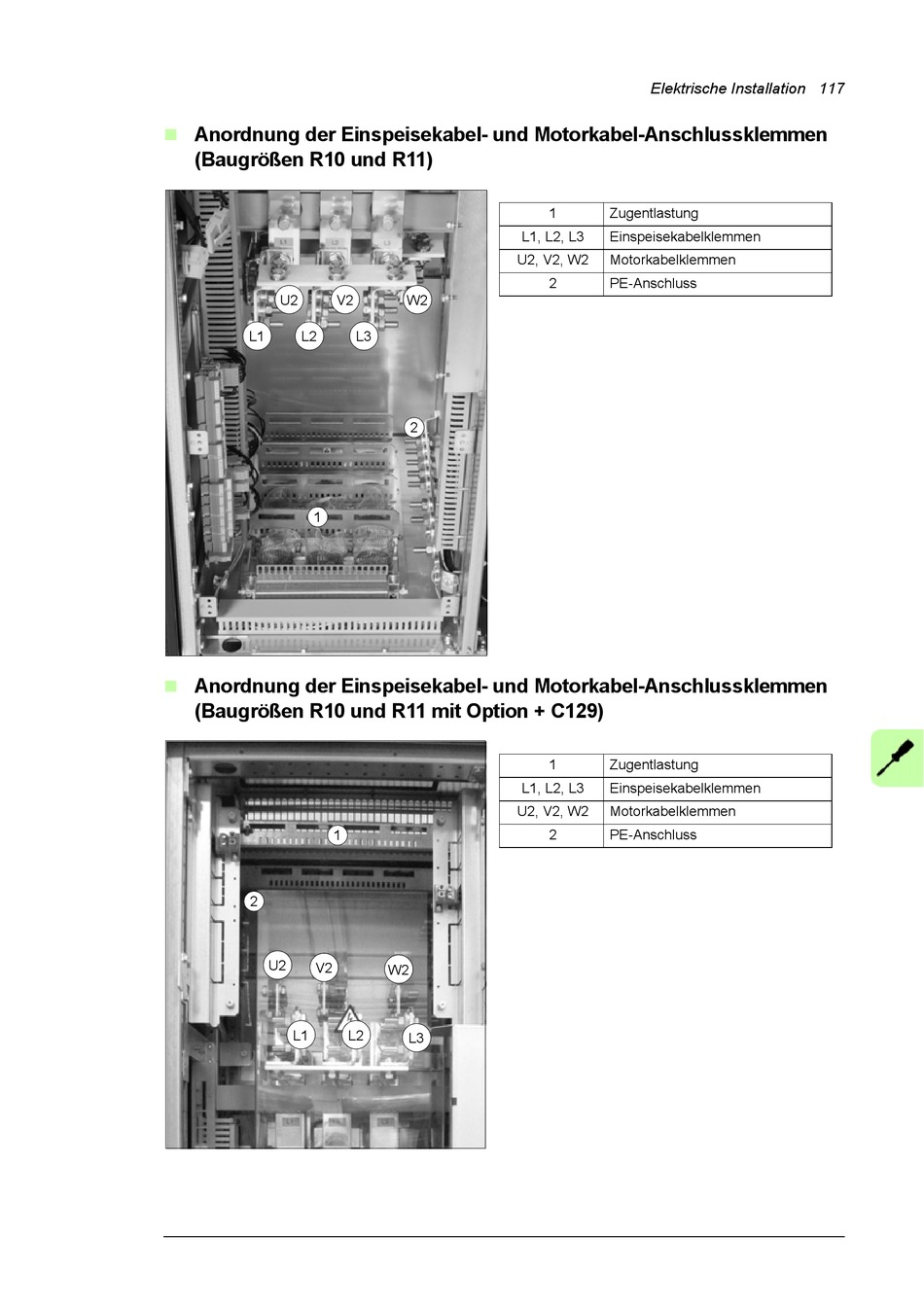

Anordnung der Einspeisekabel- und Motorkabel-Anschlussklemmen

(Baugrößen R10 und R11)
U2 V2
L1 L2
1
Anordnung der Einspeisekabel- und Motorkabel-Anschlussklemmen

(Baugrößen R10 und R11 mit Option + C129)
1
2
U2
V2
L1
L1, L2, L3
U2, V2, W2
W2
L3
2
L1, L2, L3
U2, V2, W2
W2
L2
L3
Elektrische Installation 117
1 Zugentlastung
Einspeisekabelklemmen
Motorkabelklemmen
2 PE-Anschluss
1 Zugentlastung
Einspeisekabelklemmen
Motorkabelklemmen
2 PE-Anschluss
