Übersichtsschaltbild Des Frequenzumrichters - ABB ACS880-07 Hardwarehandbuch

30 Funktionsprinzip und Hardware-Beschreibung

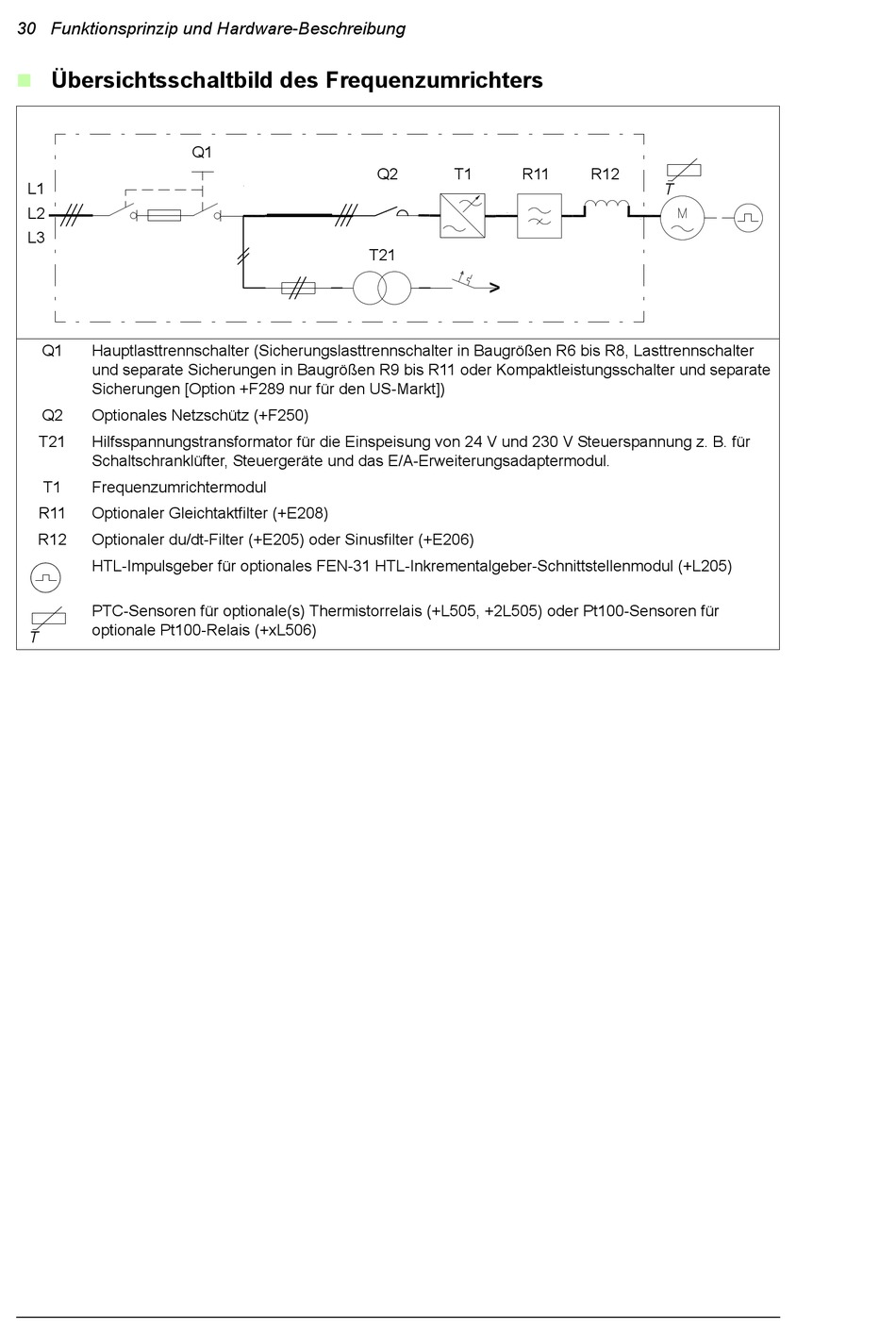

Übersichtsschaltbild des Frequenzumrichters

L1
L2
L3
Q1 Hauptlasttrennschalter (Sicherungslasttrennschalter in Baugrößen R6 bis R8, Lasttrennschalter
und separate Sicherungen in Baugrößen R9 bis R11 oder Kompaktleistungsschalter und separate
Sicherungen [Option +F289 nur für den US-Markt])
Q2 Optionales Netzschütz (+F250)
T21 Hilfsspannungstransformator für die Einspeisung von 24 V und 230 V Steuerspannung z. B. für
Schaltschranklüfter, Steuergeräte und das E/A-Erweiterungsadaptermodul.
T1 Frequenzumrichtermodul
R11 Optionaler Gleichtaktfilter (+E208)
R12 Optionaler du/dt-Filter (+E205) oder Sinusfilter (+E206)
HTL-Impulsgeber für optionales FEN-31 HTL-Inkrementalgeber-Schnittstellenmodul (+L205)
PTC-Sensoren für optionale(s) Thermistorrelais (+L505, +2L505) oder Pt100-Sensoren für
optionale Pt100-Relais (+xL506)
