36 de | Einrichtung INTEGRUS
Hierzu müssen vier Wandlöcher mit 10 mm Durchmesser und 60 mm Tiefe gebohrt werden
(Bohrbild siehe folgende Abbildung).

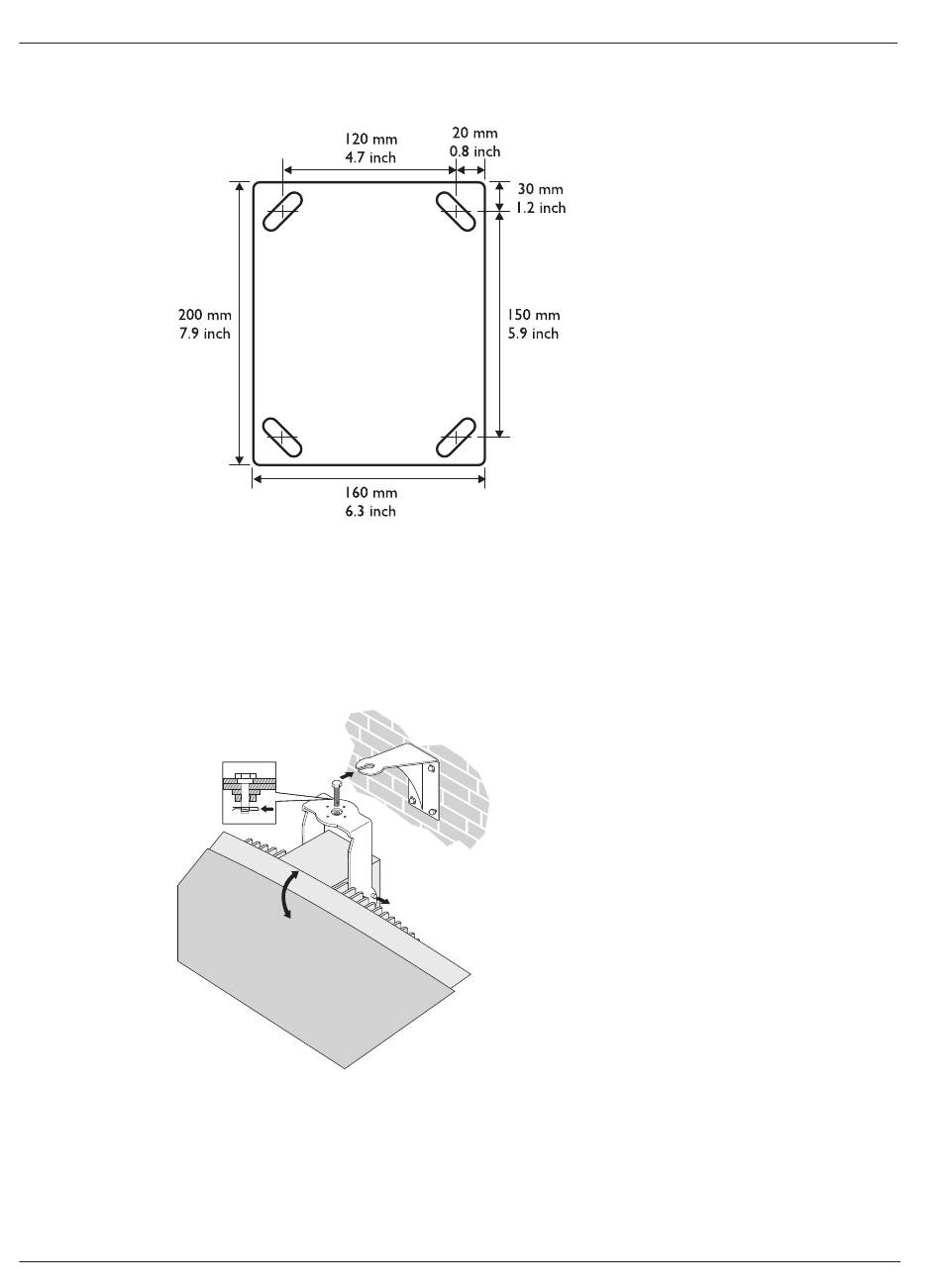

Abbildung 5.8: LBB 3414/00 Wandhalterung, Abmessungen und Bohrbild
Um den Strahler (mit Aufhängehalterung) an der Wandhalterung zu befestigen, wird die
Montageschraube durch den Schlitz in der Wandhalterung geführt und anschließend
festgezogen (siehe folgende Abbildung). Anschließend wird in eine kleine Bohrung in der
Schraube ein Splint eingesetzt, damit sich die Verschraubung nicht lösen kann (siehe Einsatz
in folgender Abbildung).
Abbildung 5.9: Befestigen des Strahlers an der Wandhalterung
Der Neigungswinkel des Strahlers kann zwischen 0 und 90° in Schritten zu 15° eingestellt
werden. Um die horizontale Ausrichtung des Strahlers einzustellen, muss die
Montageschraube gelöst werden. Anschließend kann der Strahler in die gewünschte Position
gedreht werden.
