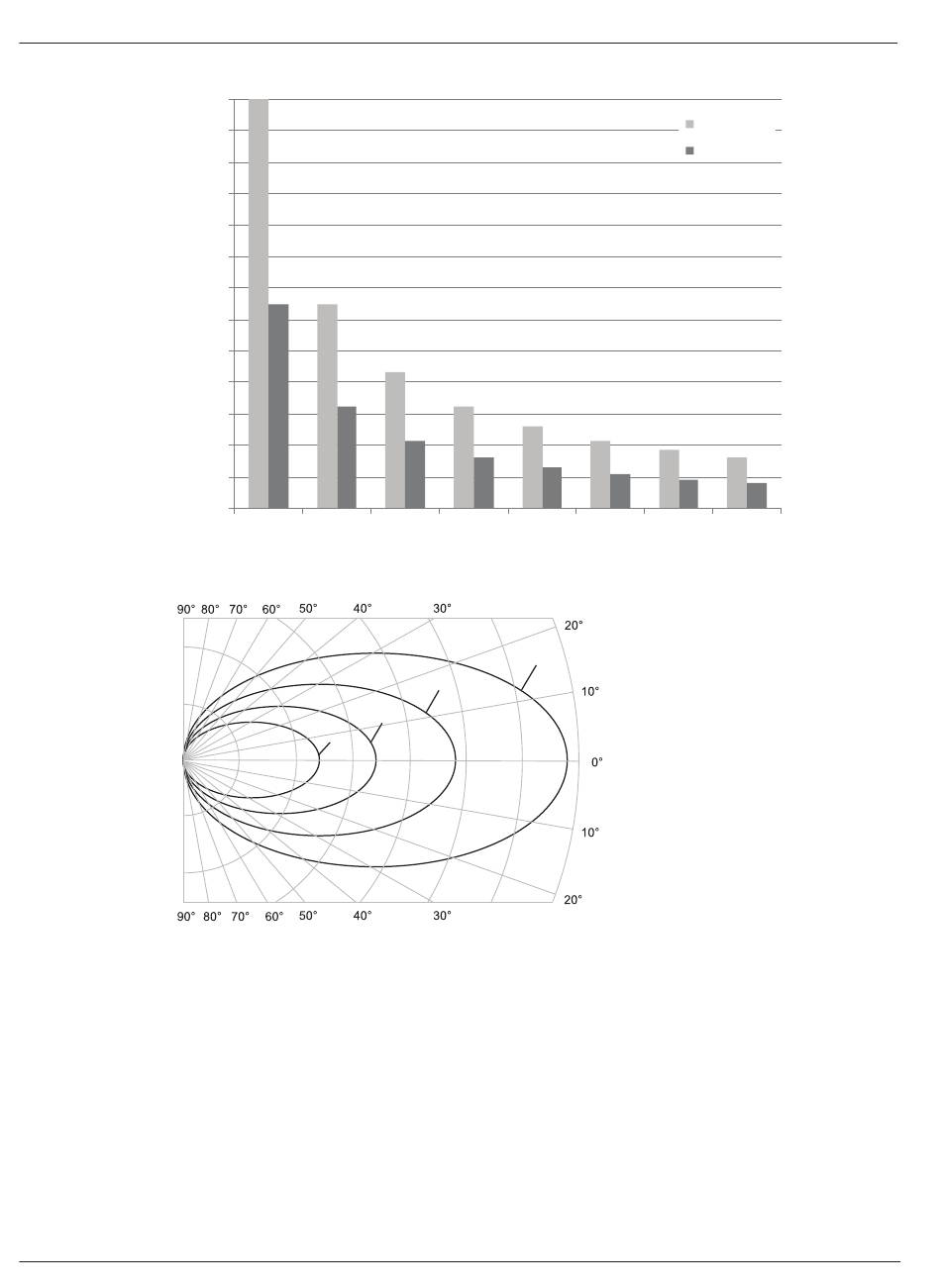

Abbildung 4.3: Gesamtreichweite der Strahler LBB 4511/00 und LBB 4512/00 für 1 bis 8 Träger
Abbildung 4.4: Polardiagramm der Strahlungscharakteristik für 1, 2, 4 und 8 Träger
Bestrahlungsfläche
Die Schnittfläche der dreidimensionalen Strahlungscharakteristik mit dem Boden des
Konferenzsaals wird Bestrahlungsfläche genannt (weißer Bereich in den folgenden beiden
Abbildungen). Dies ist der Bodenbereich, in dem das direkte Signal stark genug ist, um einen
fehlerfreien Empfang zu gewährleisten, wenn der Empfänger direkt auf den Strahler
ausgerichtet ist. Entsprechend der Darstellung hängen Größe und Position der
Bestrahlungsfläche von Montagehöhe und Winkel des Strahlers ab.
