INTEGRUS
4.3.3

Verkabelung

Infolge unterschiedlicher Kabellängen zwischen dem Sender und den einzelnen Strahlern
können Unterschiede bei den Signallaufzeiten auftreten. Um das Risiko schwarzer Flecken zu
minimieren, sollte eine möglichst identische Kabellänge vom Sender zum Strahler verwendet
werden (siehe folgende Abbildung).

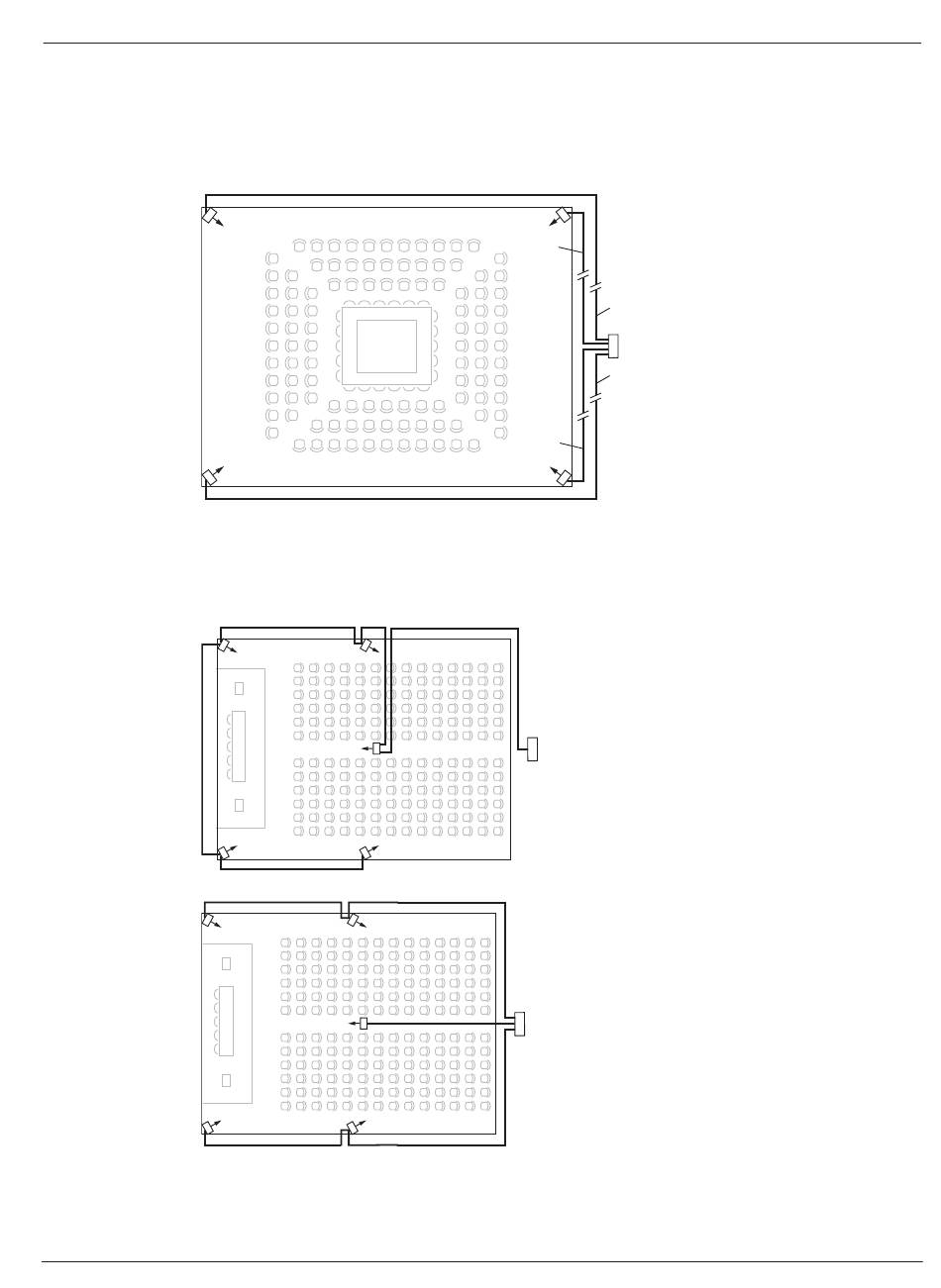

Abbildung 4.21: Strahler mit identischer Kabellänge
Wenn Strahler über Durchschleifverbindungen angeschlossen werden, sollte die Verkabelung
zwischen jedem Strahler und dem Sender so symmetrisch wie möglich sein (siehe folgende
beide Abbildungen). Unterschiede bei den Kabelsignallaufzeiten können mithilfe der
Laufzeitkompensationsschalter an den Strahlern kompensiert werden.
Abbildung 4.22: Asymmetrische Strahlerverkabelung (vermeiden)
Abbildung 4.23: Symmetrische Strahlerverkabelung (empfohlen)
Bosch Security Systems B.V.
50m
50m
Betriebsanleitung
50m
50m
Planung | de 31
2023-01 | V01 |
