INTEGRUS

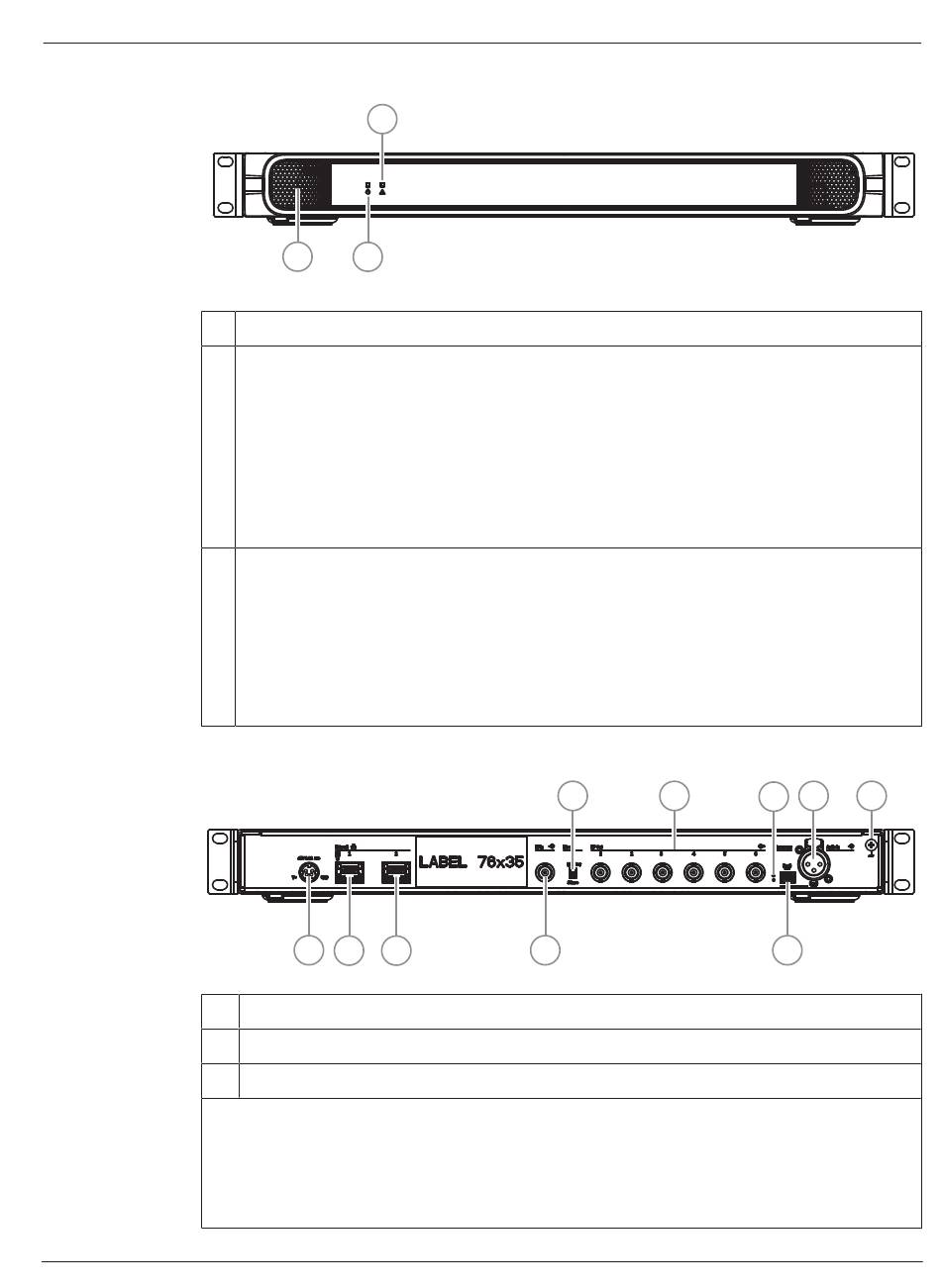

Frontansicht
1
2
3
Rückansicht
1
2
3
Die LEDs neben den Netzwerkanschlüssen verhalten sich identisch:
–
–
–
–
Bosch Security Systems B.V.
3
1 2
Lüftungszufuhr
LED-Anzeige:
– Aus: ausgeschaltet
– Grün: eingeschaltet
– Grün blinkend: Sender ist (noch) nicht an Quelle angeschlossen
– Gelb: Standby-Modus
– Gelb blinkend: Standby-Modus und noch nicht an DICENTIS oder Dante
angeschlossen
– Grün/gelb blinkend: Werksmodus, erfordert Aktualisierung
LED-Anzeige:
– Aus: ausgeschaltet
– Grün: Master-Modus
– Grün blinkend: für eine zukünftige Version
– Gelb: Slave-Modus
– Gelb blinkend: Sender (noch) nicht an einen Strahler angeschlossen
– Grün/gelb blinkend: allgemeiner Fehler
1 2 3
Stromversorgung
Netzwerk 1: unterstützt Stromversorgung über DICENTIS oder PoE
Netzwerk 2: unterstützt Stromversorgung über DICENTIS
Rot/grün oder gelb/grün blinkend: Sender muss aktualisiert werden
Gelb: Netzwerkaktivität vorhanden
Grün: Netzwerkgeschwindigkeit von 1 Gbit/s
Orange: Netzwerkgeschwindigkeit von 100 Mbit/s
5
4
Betriebsanleitung
Systemübersicht | de
TM
6 7 9
8
