tr 152 | 1 687 010 402 / ... 493 |
4.1.2 Oldham bağlantılı CB 18
1 2
3
4
5

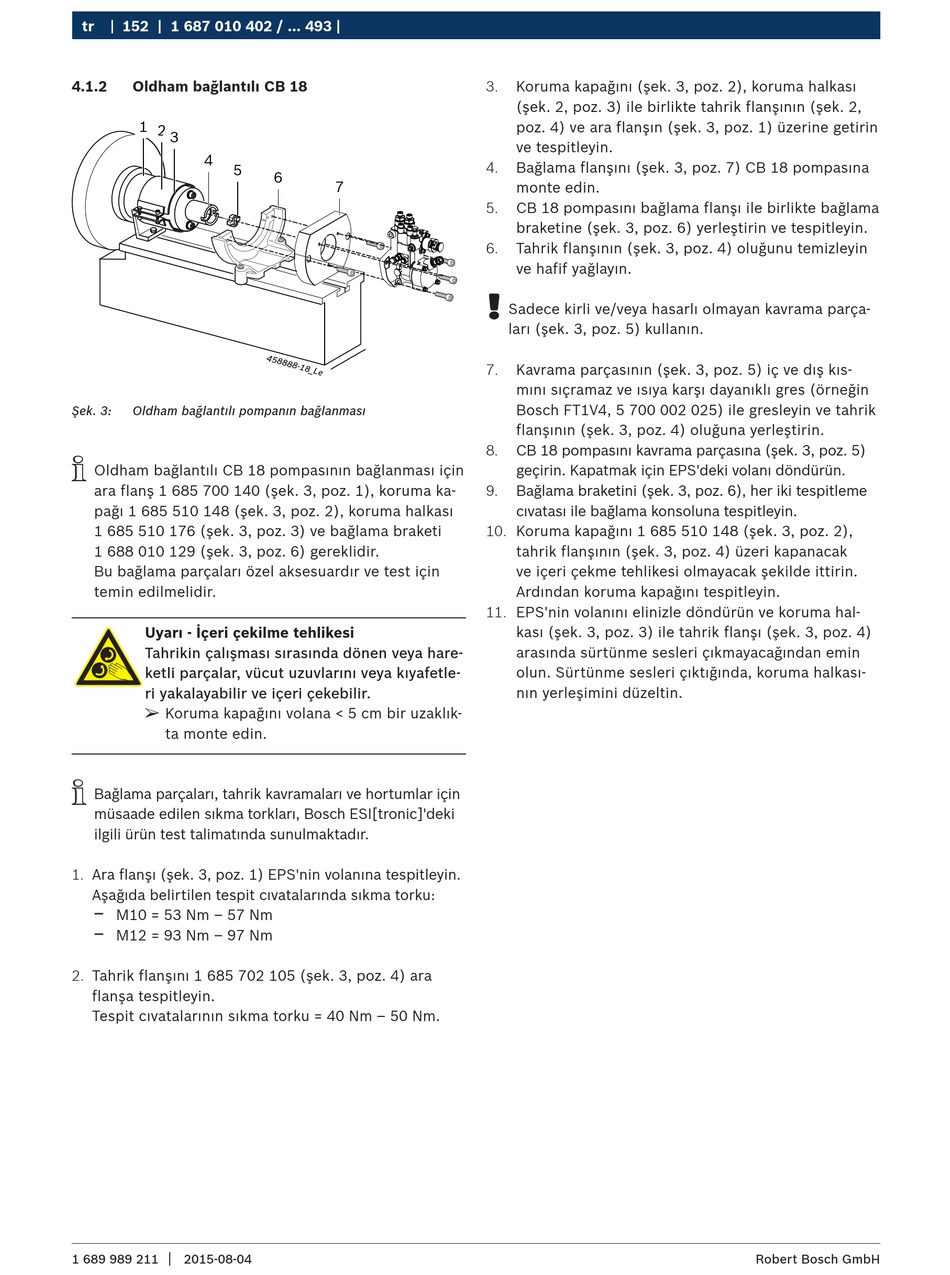

Şek. 3: Oldham bağlantılı pompanın bağlanması
i
Oldham bağlantılı CB 18 pompasının bağlanması için
ara flanş 1 685 700 140 (şek. 3, poz. 1), koruma ka-
pağı 1 685 510 148 (şek. 3, poz. 2), koruma halkası
1 685 510 176 (şek. 3, poz. 3) ve bağlama braketi
1 688 010 129 (şek. 3, poz. 6) gereklidir.
Bu bağlama parçaları özel aksesuardır ve test için
temin edilmelidir.
Uyarı - İçeri çekilme tehlikesi
Tahrikin çalışması sırasında dönen veya hare-
ketli parçalar, vücut uzuvlarını veya kıyafetle-
ri yakalayabilir ve içeri çekebilir.
¶
Koruma kapağını volana < 5 cm bir uzaklık-
ta monte edin.
i
Bağlama parçaları, tahrik kavramaları ve hortumlar için
müsaade edilen sıkma torkları, Bosch ESI[tronic]'deki
ilgili ürün test talimatında sunulmaktadır.
1. Ara flanşı (şek. 3, poz. 1) EPS'nin volanına tespitleyin.
Aşağıda belirtilen tespit cıvatalarında sıkma torku:
$
M10 = 53 Nm – 57 Nm
$
M12 = 93 Nm – 97 Nm
2. Tahrik flanşını 1 685 702 105 (şek. 3, poz. 4) ara
flanşa tespitleyin.
Tespit cıvatalarının sıkma torku = 40 Nm – 50 Nm.
|
1 689 989 211 2015-08-04
6
7
Koruma kapağını (şek. 3, poz. 2), koruma halkası
3.
(şek. 2, poz. 3) ile birlikte tahrik flanşının (şek. 2,
poz. 4) ve ara flanşın (şek. 3, poz. 1) üzerine getirin
ve tespitleyin.
Bağlama flanşını (şek. 3, poz. 7) CB 18 pompasına
4.
monte edin.
5. CB 18 pompasını bağlama flanşı ile birlikte bağlama
braketine (şek. 3, poz. 6) yerleştirin ve tespitleyin.
6. Tahrik flanşının (şek. 3, poz. 4) oluğunu temizleyin
ve hafif yağlayın.
!
Sadece kirli ve/veya hasarlı olmayan kavrama parça-
ları (şek. 3, poz. 5) kullanın.
Kavrama parçasının (şek. 3, poz. 5) iç ve dış kıs-
7.
mını sıçramaz ve ısıya karşı dayanıklı gres (örneğin
Bosch FT1V4, 5 700 002 025) ile gresleyin ve tahrik
flanşının (şek. 3, poz. 4) oluğuna yerleştirin.
8. CB 18 pompasını kavrama parçasına (şek. 3, poz. 5)
geçirin. Kapatmak için EPS'deki volanı döndürün.
Bağlama braketini (şek. 3, poz. 6), her iki tespitleme
9.
cıvatası ile bağlama konsoluna tespitleyin.
10. Koruma kapağını 1 685 510 148 (şek. 3, poz. 2),
tahrik flanşının (şek. 3, poz. 4) üzeri kapanacak
ve içeri çekme tehlikesi olmayacak şekilde ittirin.
Ardından koruma kapağını tespitleyin.
11. EPS'nin volanını elinizle döndürün ve koruma hal-
kası (şek. 3, poz. 3) ile tahrik flanşı (şek. 3, poz. 4)
arasında sürtünme sesleri çıkmayacağından emin
olun. Sürtünme sesleri çıktığında, koruma halkası-
nın yerleşimini düzeltin.
