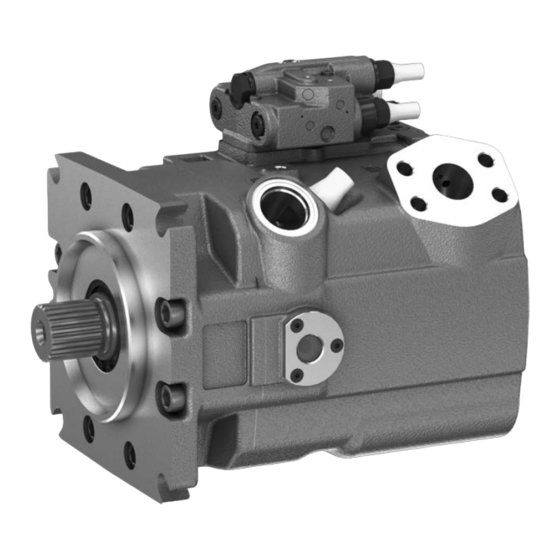

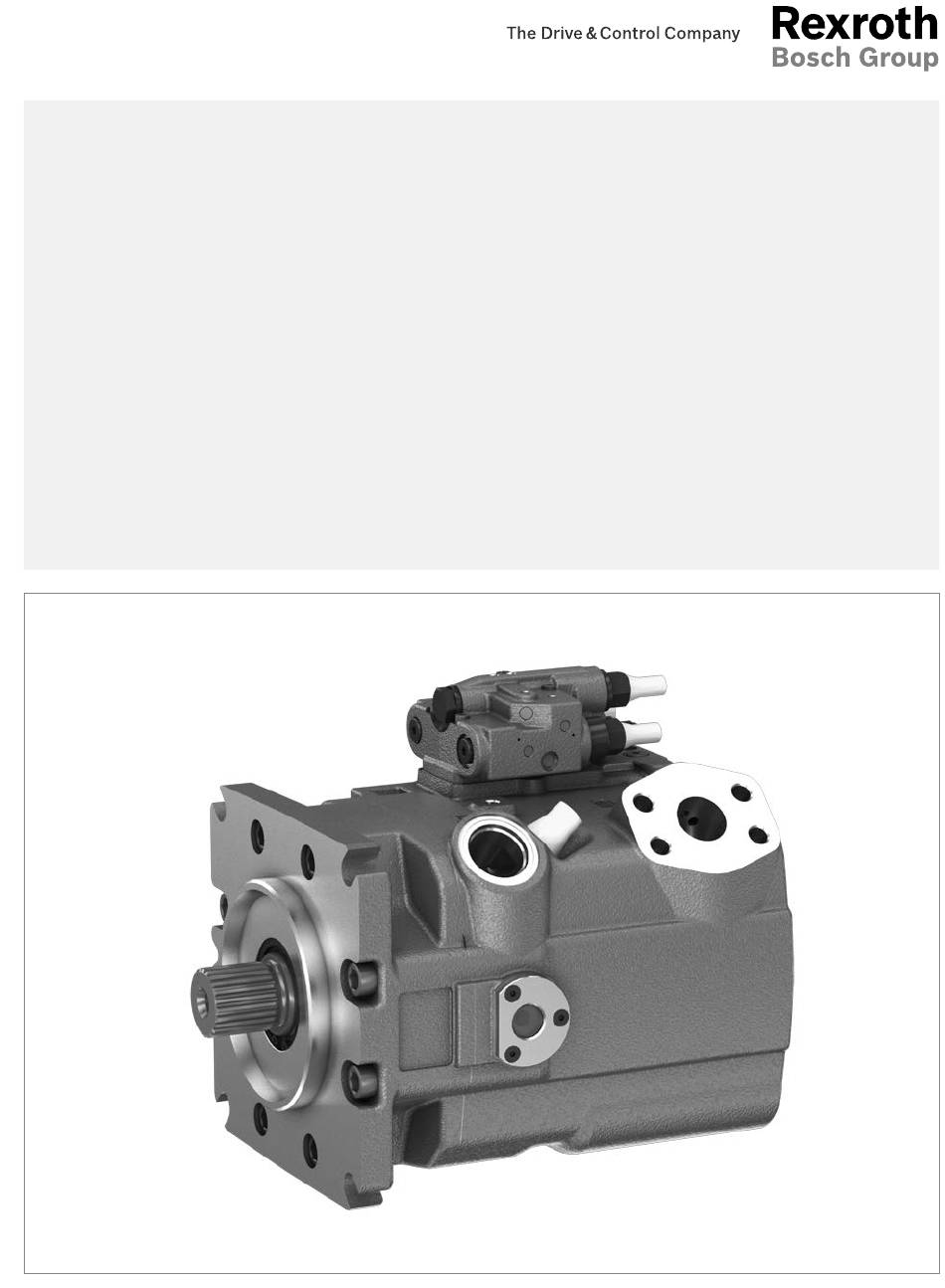

- Seite 1 Axialkolben-Verstellpumpe A15VSO/A15VLO Baureihe 11 Betriebsanleitung Ersetzt: –.– RD 92801-01-B/11.2018 Deutsch <Ersetzen Sie diese Abbildungsfläche durch Ihre Produktabbildung>...
- Seite 2 © Bosch Rexroth AG 2018. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Die angegebenen Daten dienen allein der Produktbeschreibung. Eine Aussage über eine bestimmte Beschaffenheit oder eine Eignung für einen bestimmten Einsatzzweck kann aus unseren Angaben nicht abgeleitet werden.
-
Seite 3: Inhaltsverzeichnis
7.3.1 Untertankeinbau (Standard) 7.3.2 Tankeinbau 7.3.3 Übertankeinbau Axialkolbeneinheit montieren 7.4.1 Vorbereitung 7.4.2 Abmessungen 7.4.3 Allgemeine Hinweise 7.4.4 Einbau mit Kupplung 7.4.5 Einbau an ein Getriebe 7.4.6 Einbau mit Gelenkwelle 7.4.7 Montage abschließen RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... - Seite 4 11.2 Demontage vorbereiten 11.3 Demontage durchführen 11.4 Komponenten zur Lagerung oder Weiterverwendung vorbereiten Entsorgung Erweiterung und Umbau Fehlersuche und Fehlerbehebung 14.1 So gehen Sie bei der Fehlersuche vor 14.2 Störungstabelle Technische Daten Stichwortverzeichnis Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018...
-
Seite 5: Zu Dieser Dokumentation
Beschreibt die Anforderungen an schwerentflammbare, wasserfreie Hydraulikflüssigkeiten (HFDR/HFDU) für den Betrieb mit Rexroth-Hydraulik- Komponenten und unterstützt Sie bei der Wahl einer Hydraulikflüssigkeit für Ihre Hydraulikanlage. Bosch Rexroth Fluid Rating List für Rexroth-Hydraulikkomponenten (Pumpen 90245 Datenblatt und Motoren) Enthält die von Bosch Rexroth positiv bewertete Hydraulikflüssigkeiten. -
Seite 6: Darstellung Von Informationen
Körperverletzung eintreten können, wenn sie nicht vermieden wird. Kennzeichnet eine gefährliche Situation, in der leichte bis VORSICHT mittelschwere Körperverletzungen eintreten können, wenn sie nicht vermieden wird. HINWEIS Sachschäden: Das Produkt oder die Umgebung können beschädigt werden. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... -
Seite 7: Symbole
LRDRS0 Leistungs-Regler mit Druck-Regler und Load-Sensing International Organization for Standardization (Internationale Normierungsorganisation) Japan Industrial Standard Rexroth-Dokument in deutscher Sprache VDI 2230 Richtlinie zur systematischen Berechnung hochbeanspruchter Schraubenverbindungen und zylindrischer Einschraubenverbindungen vom VDI (Verein Deutscher Ingenieure) RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... -
Seite 8: Sicherheitshinweise
2.3 Nicht bestimmungsgemäße Verwendung Jeder andere Gebrauch als in der bestimmungsgemäßen Verwendung beschrieben ist nicht bestimmungsgemäß und deshalb unzulässig. Für Schäden bei nicht bestimmungsgemäßer Verwendung übernimmt die Bosch Rexroth AG keine Haftung. Die Risiken bei nicht bestimmungsgemäßer Verwendung liegen allein beim Benutzer. -
Seite 9: Qualifikation Des Personals
• insbesondere die Zusammenhänge bezüglich der Sicherheitseinrichtungen vollständig zu verstehen und • Kenntnisse über Funktion und Aufbau von hydraulischen Bauteilen zu haben. Bosch Rexroth bietet Ihnen schulungsunterstützende Maßnahmen auf speziellen Gebieten an. Eine Übersicht über die Schulungsinhalte finden Sie im Internet unter: www.boschrexroth.de/training. -
Seite 10: Allgemeine Sicherheitshinweise
Magnet mit moduliertem Gleichstrom (z. B. PWM-Signal) bestromt wird. Vom Maschinenherstellter sollten entsprechende Prüfungen und Maßnahmen vorgenommen werden um sicherzustellen, dass andere Komponenten oder Bediener (z. B. mit Herzschrittmacher) nicht durch das Potenzial beeinflusst werden. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... -
Seite 11: Produktspezifische Sicherheitshinweise
Beachten Sie, dass das Hydrauliksystem auch nach der Trennung von der eigentlichen Druckversorgung ggf. noch unter Druck stehen kann. ▶ Lösen Sie keine Leitungsverbindungen, Anschlüsse und Bauteile, solange das Hydrauliksystem unter Druck steht. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... - Seite 12 Prüfen Sie, ob für Ihre Anwendung Abhilfemaßnahmen an Ihrer Maschine notwendig sind, um den angetriebenen Verbraucher in eine sichere Lage zu bringen (z. B. sicherer Stopp). ▶ Stellen Sie ggf. deren sachgerechte Umsetzung sicher. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018...
- Seite 13 Rutschgefahr! Bei Nutzung der Axialkolbeneinheit als Aufstiegshilfe besteht die Gefahr des Ausrutschens auf nassen und/oder fluidbehafteten Oberflächen. ▶ Verwenden Sie die Axialkolbeneinheit niemals als Griff oder Stufe. ▶ Prüfen Sie, wie ein sicherer Aufstieg auf die Maschine/Anlage gewährleistet werden kann. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG...
-
Seite 14: Persönliche Schutzausrüstung
14/60 Sicherheitshinweise 2.7 Persönliche Schutzausrüstung Die persönliche Schutzausrüstung liegt in der Verantwortung des Verwenders der Axialkolbeneinheit. Beachten Sie die Sicherheitsvorschriften und -bestimmungen Ihres Landes. Alle Bestandteile der persönlichen Schutzausrüstung müssen intakt sein. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... -
Seite 15: Allgemeine Hinweise Zu Sachschäden Und Produktschäden
Betriebs immer mit Druckflüssigkeit befüllt ist. ▶ Bei Übertankeinbau muss die Axialkolbeneinheit bei der Inbetriebnahme und Wiederinbetriebnahme spätestens nach drei Sekunden auf vollen Schwenkwinkel gestellt werden. Vergewissern Sie sich, dass die Axialkolbeneinheit Druckflüssigkeit ansaugt und Druck aufbaut. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... - Seite 16 Druckflüssigkeit und des Verpackungsmaterials kann zur Umweltverschmutzung führen! ▶ Entsorgen Sie die Axialkolbeneinheit, die Druckflüssigkeit und die Verpackung nach den nationalen Bestimmungen Ihres Landes. ▶ Entsorgen Sie die Druckflüssigkeit entsprechend des gültigen Sicherheitsdatenblatts der Druckflüssigkeit. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018...
- Seite 17 Produkten ein, damit diese nicht beschädigt werden. Die Gewährleistung gilt ausschließlich für die ausgelieferte Konfiguration. Der Anspruch auf Gewährleistung erlischt bei fehlerhafter Montage, Inbetriebnahme und Betrieb, sowie bei nicht bestimmungsgemäßer Verwendung und/oder unsachgemäßer Handhabung. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG...
-
Seite 18: Lieferumfang
• Schutzstopfen (3) • Flanschabdeckungen aus Stahl (die Flanschabdeckung auf dem Sauganschluss sorgt für einen sicheren Stand und Schutz des V -Anschlags) (4) g max • bei Ausführung mit Durchtrieb Schutzabdeckung inkl. Befestigungsschrauben (5) Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... -
Seite 19: Zu Diesem Produkt
Abb. 2: Linke Darstellung: Aufbau der A15VSO; rechte Darstellung: Aufbau der A15VLO 1 Triebwelle 6 Ausführung mit 9 Zylinder 2 Rückzugplatte 10 Kolben Durchtrieb 3 Hochdruckseite 7 Steuerplatte 11 Gleitschuh 4 Ladepumpe (Impeller) (Verteilerplatte) 12 Schrägscheibe 5 Ausführung ohne 8 Saugseite (Schwenkwiege) Durchtrieb RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... -
Seite 20: Funktionsbeschreibung
Kaltstart bei niedrigen Temperaturen und hoher Viskosität der Druckflüssigkeit. Eine externe Erhöhung des Eingangsdruckes ist damit in den meisten Fällen nicht notwendig. Eine Aufladung des Tanks mit Druckluft ist nicht zulässig. Abb. 3: Schaltplan A15VLO mit Ladepumpe Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... -
Seite 21: Identifikation Des Produkts
9 Druckreglereinstellung (optional) 3 Interne Werksbezeichnung 10 Verdrängungsvolumen 4 Drehrichtung (Blick auf Triebwelle) – 11 Seriennummer 12 Materialnummer der hier dargestellt: rechts 5 Barcode Axialkolbeneinheit 6 Leistungseinstellung (optional) 13 Typenschlüssel 7 Drehzahl 14 Kunden-Materialnummer RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... -
Seite 22: Transport Und Lagerung
Verwenden Sie Ihre persönliche Schutzausrüstung (z. B. Schutzbrille, Schutzhandschuhe, geeignete Arbeitskleidung, Sicherheitsschuhe). ▶ Transportieren Sie die Axialkolbeneinheit nicht an empfindlichen Anbauteilen (z. B. Sensoren oder Ventilen). ▶ Setzen Sie die Axialkolbeneinheit vorsichtig auf die Auflagefläche, damit sie nicht beschädigt wird. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... -
Seite 23: Transport Mit Hebezeug
Stellen Sie sicher, dass die Ringschraube das gesamte Gewicht der Axialkolbeneinheit plus etwa 20 % tragen kann. Sie können die Axialkolbeneinheit wie in Abb. 6 gezeigt mit den in das Gehäuse eingeschraubten Ringschrauben anheben. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... - Seite 24 Legen Sie das Hebeband so um die Axialkolbeneinheit, dass es weder über Anbauteile (z. B. Ventile, Verrohrung) verläuft, noch dass die Axialkolbeneinheit an Anbauteilen aufgehängt wird (siehe Abb. 7). Abb. 7: Transport mit Hebeband Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018...
-
Seite 25: Axialkolbeneinheit Lagern
Axialkolbeneinheit durch Ihren zuständigen Bosch Rexroth-Service. Bei Fragen zur Instandsetzung und zu Ersatzteilen wenden Sie sich an Ihren zuständigen Bosch Rexroth-Service oder die Service-Abteilung des Herstellerwerks der Axialkolbeneinheit, siehe hierzu Kapitel 10.5 „Ersatzteile“ auf Seite 50. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... - Seite 26 Korrosionsschutzmittel, z. B. säurefreiem Fett. Verpacken Sie die Axialkolbeneinheiten zusammen mit Trocknungsmittel luftdicht in Korrosionsschutzfolie. Lagern Sie die Axialkolbeneinheit stoßsicher, weitere Bedingungen siehe „Anforderung“ auf Seite 25 in diesem Kapitel. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018...
-
Seite 27: Montage
Leckageanschluss zum Tank ab. Verwenden Sie die dem Anschluss entsprechende Leitungsgröße. ▶ Ein Rückschlagventil in der Leckageleitung ist nur im Einzelfall nach Rücksprache zulässig. Wenden Sie sich an Ihren zuständigen Ansprechpartner bei Bosch Rexroth. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... - Seite 28 Axialkolbeneinheit erheblich beeinträchtigen. ▶ Verwenden Sie zur Reinigung nichtfasernde Putzlappen. ▶ Verwenden Sie für die Beseitigung von Schmiermitteln und anderen starken Verschmutzungen geeignete milde Reinigungsmittel. Es darf kein Reinigungsmittel in die Hydraulikanlage eindringen. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018...
-
Seite 29: Einbaulage
Befüllung und Entlüftung bereitgestellt werden. Tabelle 9: Untertankeinbau Einbaulage Entlüften Befüllen 1 (Triebwelle waagrecht) S + T S + T 2 (Triebwelle waagrecht) S + T 3 (Triebwelle senkrecht nach oben) RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... -
Seite 30: Tankeinbau
Verrohrung angebracht und der Tank mit Druckflüssigkeit befüllt wird. t min t min Abb. 10: Tankeinbau A15VSO/A15VLO mit Einbaulage 4–5 Höchstgelegener Leckageanschluss Minimal erforderliche Eintauchtiefe t min (200 mm) Sauganschluss Minimal erforderlicher Abstand zum Tankboden (100 mm) Beruhigungswand (Schwallblech) Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... -
Seite 31: Übertankeinbau
Der Anschluss F ist Teil der externen Verrohrung und muss kundenseitig zur vereinfachten Befüllung und Entlüftung bereitgestellt werden. Tabelle 11: Übertankeinbau Einbaulage Entlüften Befüllen 6 (Triebwelle waagrecht) 7 (Triebwelle senkrecht nach oben) RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... -
Seite 32: Axialkolbeneinheit Montieren
Bei Standardausführungen enthält das Datenblatt 92801 alle erforderlichen Einbaumaße sowie Lage und Abmessungen der Anschlüsse. Bei Bedarf kann eine Einbauzeichnung angefordert werden. Beachten Sie auch die Anleitungen der Hersteller der anderen Hydraulikkomponenten bei der Auswahl der benötigten Werkzeuge. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... -
Seite 33: Allgemeine Hinweise
Produkt kann beschädigt werden! ▶ Montieren Sie die Kupplungsnabe nicht mit Schlägen auf die Triebwelle der Axialkolbeneinheit. Montieren Sie die vorgesehene Kupplungshälfte auf die Triebwelle der Axialkolbeneinheit gemäß den Angaben des Kupplungsherstellers. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... -
Seite 34: Einbau An Ein Getriebe
Bei Anbau über Zahnräder Es dürfen keine Verzahnungskräfte auf die Welle übertragen werden, die höher sind bzw. schrägverzahnte als die zulässige Axial- bzw. Radialkraft, ggf. muss das Zahnrad am Getriebeausgang Welle separat gelagert werden. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... -
Seite 35: Einbau Mit Gelenkwelle
Anschließen entfernt werden. Benutzen Sie hierfür geeignetes Werkzeug, um Beschädigungen der Dicht- und Funktionsflächen zu verhindern. Wenn Dicht- oder Funktionsflächen beschädigt sind, wenden Sie sich an Ihren zuständigen Bosch Rexroth-Service oder die Service-Abteilung des Herstellerwerks der Axialkolbeneinheit. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... - Seite 36 Bei LRDRS0-Regler unbedingt beachten! Der Anschluss X ist mit einem Schutzstopfen (3) versehen. Dieser Anschluss muss angeschlossen werden. Bei Nichtbeachtung können Funktionsstörungen oder Schäden auftreten. Weitere Anschlüsse zu den jeweiligen Verstellung finden Sie im Datenblatt 92801. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018...
-
Seite 37: Axialkolbeneinheit Hydraulisch Anschließen
• Leitungen und Schläuche müssen ohne Vorspannung montiert werden, damit während des Betriebs keine zusätzlichen mechanischen Kräfte wirken, die die Lebensdauer der Axialkolbeneinheit und ggf. der gesamten Maschine/Anlage verringern. • Verwenden Sie als Dichtungsmittel geeignete Dichtungen. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... - Seite 38 Stellen Sie sicher, dass es bei der Montage von Armaturen, Befestigungs- und Verschlussschrauben nicht zu Verwechslungen kommt. ▶ Verwenden Sie zu dem jeweiligen Einschraubloch einen Einschraubzapfen aus dem gleichen Maßsystem und mit der richtigen Größe. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018...
-
Seite 39: Anschlussübersicht
Montage 39/60 Anschlussübersicht Abb. 14: Anschlussübersicht A15VLO mit E2DR-Verstellung, Drehrichtung rechts Abb. 15: Anschlussübersicht A15VSO mit LRDRS0-Verstellung, Drehrichtung rechts Abb. 16: Anschlussübersicht A15VSO mit LRDRS0-Verstellung, Drehrichtung links RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... - Seite 40 Anziehdrehmomente der Verschlussschrauben M . Werte siehe Tabelle 13. • Befestigungsschrauben: Für Befestigungsschrauben mit metrischem ISO-Gewinde nach DIN 13 bzw. Gewinde nach ASME B1.1 empfehlen wir die Überprüfung des Anziehdrehmoments im Einzelfall gemäß VDI 2230. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018...
- Seite 41 Ziehen Sie Verschraubungen korrekt an (Anziehdrehmomente beachten!). Kennzeichnen Sie alle korrekt angezogen Verschraubungen, z. B. mit Permanentmarker. Prüfen Sie alle Rohre und Schlauchleitungen und jede Kombination von Anschlussstücken, Kupplungen oder Verbindungsstellen mit Schläuchen oder Rohren auf deren arbeitssicheren Zustand. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG...
-
Seite 42: Axialkolbeneinheit Elektrisch Anschließen
Schalten Sie den relevanten Anlagenteil spannungsfrei. Schließen Sie die Axialkolbeneinheit elektrisch an (12 oder 24 V). Prüfen Sie vor dem Anschließen, ob die Stecker-Schutzabdeckungen entfernt sind und der Stecker inklusive aller Dichtungen intakt ist. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... -
Seite 43: Spüllauf Durchführen
• Überwurfmutter M16 × 1.5 (2): 1.5–2.5 Nm Abb. 17: Hirschmann-Stecker 7.5 Spüllauf durchführen Um Fremdpartikel aus der Anlage zu entfernen, empfiehlt Bosch Rexroth vor der erstmaligen Inbetriebnahme einen Spüllauf für die Gesamtanlage. Zur Vermeidung innerer Verschmutzung darf die Axialkolbeneinheit nicht in den Spüllauf einbezogen werden. -
Seite 44: Inbetriebnahme
Die Reinheitsklassen der Hydraulikflüssigkeiten im Anlieferungszustand entsprechen in der Regel nicht den Anforderungen unserer Komponenten. Hydraulikflüssigkeiten sind bei Befüllung mit einem geeigneten Filtersystem zu filtrieren, um die Feststoffverschmutzung und Wasser im System zu minimieren. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... - Seite 45 45/60 Verwenden Sie nur eine Druckflüssigkeit, die nachfolgenden Anforderungen entspricht: Angaben zu Mindestanforderungen an Druckflüssigkeiten finden Sie in den Bosch Rexroth-Datenblättern 90220, 90221 bzw. 90222. Die Titel der Datenblätter können Sie der Tabelle 1 „Erforderliche und ergänzende Dokumentationen“ auf Seite 5 entnehmen.
-
Seite 46: Versorgung Mit Druckflüssigkeit Testen
Angaben des Maschinen-/Anlagenherstellers durchzuführen. Die Axialkolbeneinheit wird vor der Lieferung entsprechend den technischen Daten auf Funktionsfähigkeit überprüft. Bei der Inbetriebnahme muss sichergestellt werden, dass die Axialkolbeneinheit bestimmungsgemäß in die Maschine/Anlage eingebaut wurde. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... -
Seite 47: Einlaufphase
10 Betriebsstunden erhöht sich auch der volumetrische und mechanisch- hydraulische Wirkungsgrad. Um sicherzustellen, dass Verschmutzungen im Hydrauliksystem die Axialkolbeneinheit nicht beschädigen, empfiehlt Bosch Rexroth nach der Einlaufphase folgende Vorgehensweise: ▶ Lassen Sie nach der Einlaufphase eine Druckflüssigkeitsprobe analytisch auf die erforderliche Reinheitsklasse prüfen. -
Seite 48: Betrieb
Reinigen Sie die Axialkolbeneinheit ausschließlich mit Wasser und ggf. mit mildem Reinigungsmittel. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel. ▶ Entfernen Sie äußerlichen groben Schmutz und halten Sie empfindliche und wichtige Bauelemente wie Magnete, Ventile, Anzeigen und Sensoren sauber. Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... -
Seite 49: Inspektion
Instandhaltung und Instandsetzung 49/60 10.2 Inspektion Damit die Axialkolbeneinheit lange und zuverlässig läuft, empfiehlt Bosch Rexroth die Hydraulikanlage und die Axialkolbeneinheit regelmäßig zu prüfen und folgende Betriebsbedingungen zu dokumentieren und zu archivieren: Tabelle 14: Inspektionsplan Durchzuführende Arbeiten Intervall Hydraulikanlage Pegel der Druckflüssigkeit im Tank prüfen. -
Seite 50: Instandsetzung
Original-Ersatzteile von Rexroth, andernfalls kann die Funktionssicherheit der Axialkolbeneinheit nicht gewährleistet werden und Sie verlieren Ihren Anspruch auf Gewährleistung. Bei Fragen zur Instandsetzung wenden Sie sich an Ihren zuständigen Bosch Rexroth- Service oder die Service-Abteilung des Herstellerwerks der Axialkolbeneinheit, siehe hierzu Kapitel 10.5 „Ersatzteile“ auf Seite 50. -
Seite 51: Demontage Und Austausch
Bauen Sie die Axialkolbeneinheit aus. Benutzen Sie dazu ein geeignetes Hebezeug. Entleeren Sie die Axialkolbeneinheit vollständig. Verschließen Sie sämtliche Öffnungen. 11.4 Komponenten zur Lagerung oder Weiterverwendung vorbereiten ▶ Gehen Sie wie im Kapitel 6.2 „Axialkolbeneinheit lagern” auf Seite 25 beschrieben vor. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... -
Seite 52: Entsorgung
Veränderung der Einstellschrauben oder der Verkabelung. Eine kundenseitige Veränderung der Einstellungen ist nur bei Vorliegen und Beachtung der produktspezifischen Einstellanleitung gestattet. Die Gewährleistung von Bosch Rexroth gilt nur für die ausgelieferte Konfiguration. Nach einem Umbau oder einer Erweiterung erlischt der Anspruch auf Gewährleistung. -
Seite 53: Fehlersuche Und Fehlerbehebung
Bediener oder Maschinenführer. ▶ Dokumentieren Sie die vorgenommenen Arbeiten. ▶ Falls Sie den auftretenden Fehler nicht beheben konnten, wenden Sie sich an eine der Kontaktadressen, die Sie unter: www.boschrexroth.de/adressen finden. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... -
Seite 54: Störungstabelle
Ventile und Regler schwingen Abstimmung des Reglers der Axialkolbeneinheit und der Druckabsicherung im Hydrauliksystem optimieren Mechanischer Schaden der Axialkolbeneinheit Axialkolbeneinheit tauschen (z. B. Lagerschaden) Bosch Rexroth-Service kontaktieren Erhöhte, ungewöhnliche Vibration Lagerverschleiß Bosch Rexroth-Service kontaktieren Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018... - Seite 55 Funktionsstörung der Verstelleinrichtung oder Bosch Rexroth-Service kontaktieren des Reglers der Axialkolbeneinheit Ansteuerung der Verstelleinrichtung defekt Ansteuerung überprüfen (Maschinen-/ Anlagenhersteller bzw. Bosch Rexroth-Service kontaktieren) Verschleiß bzw. mechanischer Schaden der Axialkolbeneinheit tauschen Axialkolbeneinheit Bosch Rexroth-Service kontaktieren RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG...
- Seite 56 Ventile und Regler schwingen Abstimmung des Reglers der Axialkolbeneinheit und der Druckabsicherung im Hydrauliksystem optimieren Ansteuersignal nicht stabil Maschinen-/Anlagenhersteller bzw. Bosch Rexroth-Service kontaktieren Funktionsstörung der Verstelleinrichtungen oder Bosch Rexroth-Service kontaktieren des Reglers Bosch Rexroth AG, A15VSO/A15VLO Baureihe 11, RD 92801-01-B/11.2018...
-
Seite 57: Technische Daten
Das Datenblatt finden Sie im Internet unter www.boschrexroth.com/mediadirectory Weitere Informationen zu A15VSO/A15VLO Baureihe 11 finden Sie im Online- Produktkatalog Industriehydraulik: www.boschrexroth.com/ics Die auftragsbezogenen technischen Daten Ihrer Axialkolbeneinheit finden Sie in der Auftragsbestätigung. RD 92801-01-B/11.2018, A15VSO/A15VLO Baureihe 11, Bosch Rexroth AG... -
