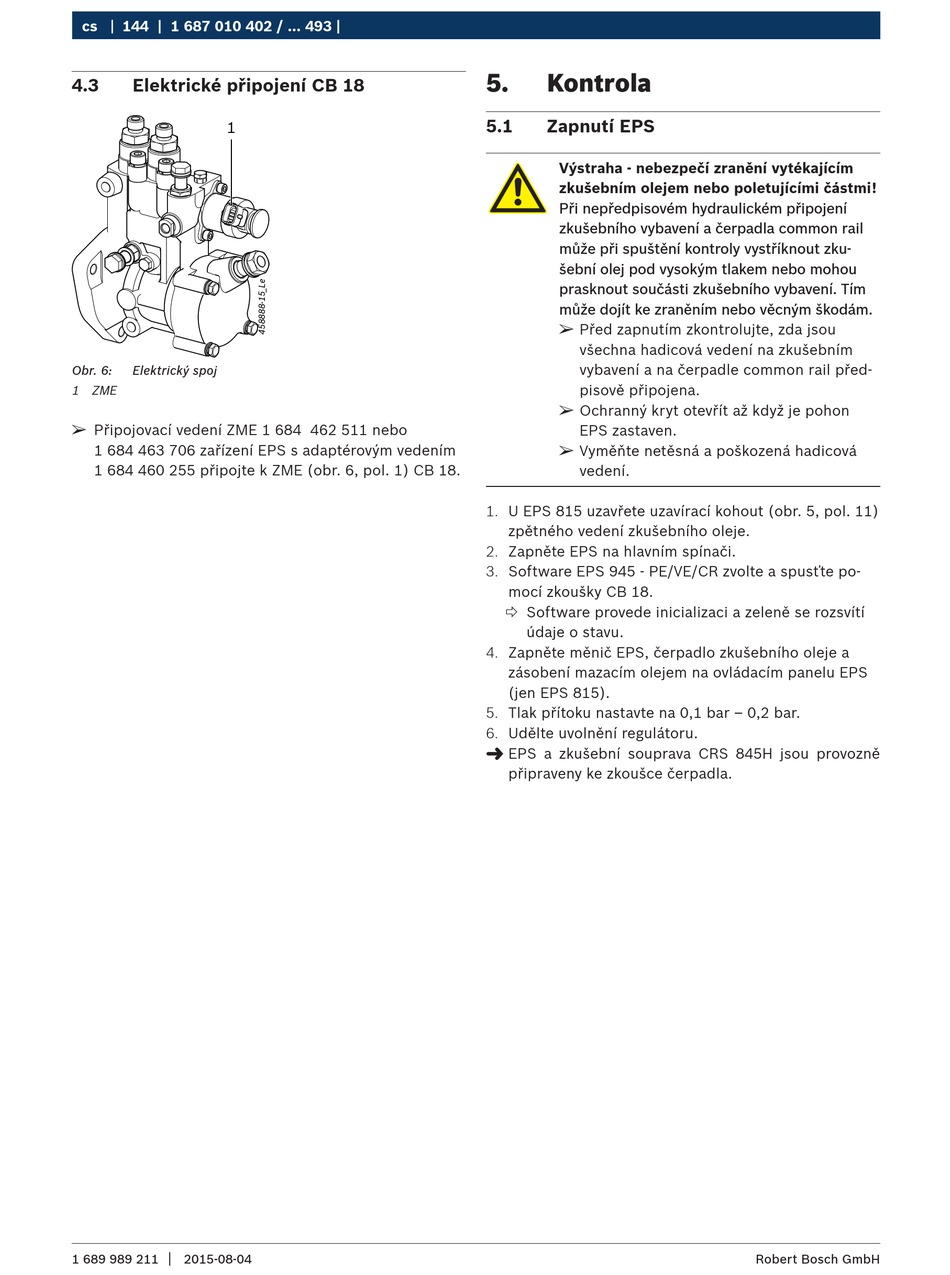

Bosch 1 687 010 402 Originalbetriebsanleitung Seite 144

cs 144 | 1 687 010 402 / ... 493 |
4.3 Elektrické připojení CB 18
1
Obr. 6: Elektrický spoj
1 ZME
¶
Připojovací vedení ZME 1 684 462 511 nebo
1 684 463 706 zařízení EPS s adaptérovým vedením
1 684 460 255 připojte k ZME (obr. 6, pol. 1) CB 18.
|
1 689 989 211 2015-08-04
5. Kontrola
5.1 Zapnutí EPS
Výstraha - nebezpečí zranění vytékajícím
zkušebním olejem nebo poletujícími částmi!
Při nepředpisovém hydraulickém připojení
zkušebního vybavení a čerpadla common rail
může při spuštění kontroly vystříknout zku-
šební olej pod vysokým tlakem nebo mohou
prasknout součásti zkušebního vybavení. Tím
může dojít ke zraněním nebo věcným škodám.
¶
Před zapnutím zkontrolujte, zda jsou
všechna hadicová vedení na zkušebním
vybavení a na čerpadle common rail před-
pisově připojena.
¶
Ochranný kryt otevřít až když je pohon
EPS zastaven.
¶
Vyměňte netěsná a poškozená hadicová
vedení.
1. U EPS 815 uzavřete uzavírací kohout (obr. 5, pol. 11)
zpětného vedení zkušebního oleje.
2. Zapněte EPS na hlavním spínači.
3. Software EPS 945 - PE/VE/CR zvolte a spusťte po-
mocí zkoušky CB 18.
 Software provede inicializaci a zeleně se rozsvítí
údaje o stavu.
4. Zapněte měnič EPS, čerpadlo zkušebního oleje a
zásobení mazacím olejem na ovládacím panelu EPS
(jen EPS 815).
5. Tlak přítoku nastavte na 0,1 bar – 0,2 bar.
6. Udělte uvolnění regulátoru.
"
EPS a zkušební souprava CRS 845H jsou provozně
připraveny ke zkoušce čerpadla.
Robert Bosch GmbH
