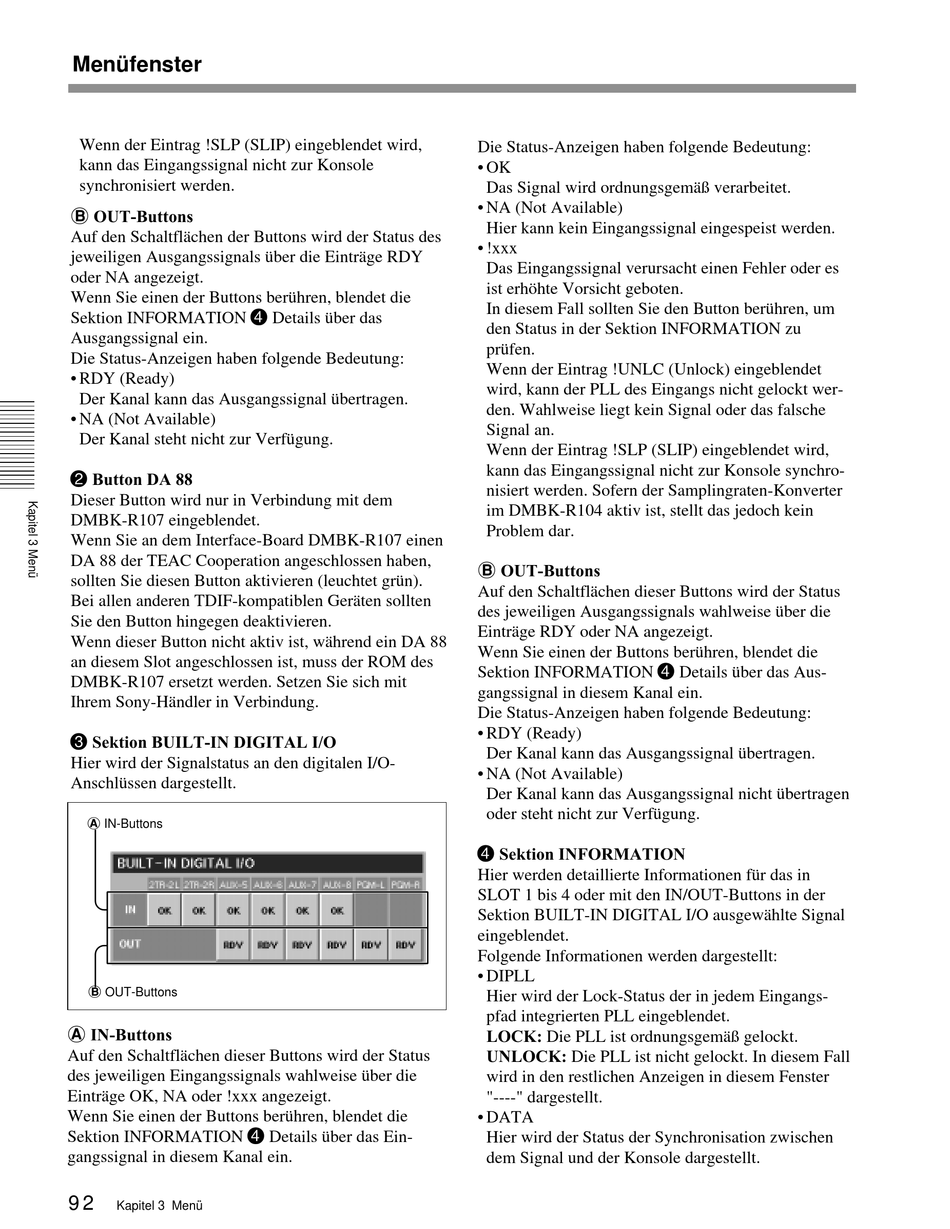

Sony DMX-R100 Bedienungsanleitung Seite 92

Menüfenster
Wenn der Eintrag !SLP (SLIP) eingeblendet wird,
kann das Eingangssignal nicht zur Konsole
synchronisiert werden.
B OUT-Buttons
Auf den Schaltflächen der Buttons wird der Status des
jeweiligen Ausgangssignals über die Einträge RDY
oder NA angezeigt.
Wenn Sie einen der Buttons berühren, blendet die
Sektion INFORMATION
Ausgangssignal ein.
Die Status-Anzeigen haben folgende Bedeutung:
• RDY (Ready)
Der Kanal kann das Ausgangssignal übertragen.
• NA (Not Available)
Der Kanal steht nicht zur Verfügung.
2
Button DA 88
Dieser Button wird nur in Verbindung mit dem
DMBK-R107 eingeblendet.
Wenn Sie an dem Interface-Board DMBK-R107 einen
DA 88 der TEAC Cooperation angeschlossen haben,
sollten Sie diesen Button aktivieren (leuchtet grün).
Bei allen anderen TDIF-kompatiblen Geräten sollten
Sie den Button hingegen deaktivieren.
Wenn dieser Button nicht aktiv ist, während ein DA 88
an diesem Slot angeschlossen ist, muss der ROM des
DMBK-R107 ersetzt werden. Setzen Sie sich mit
Ihrem Sony-Händler in Verbindung.
3

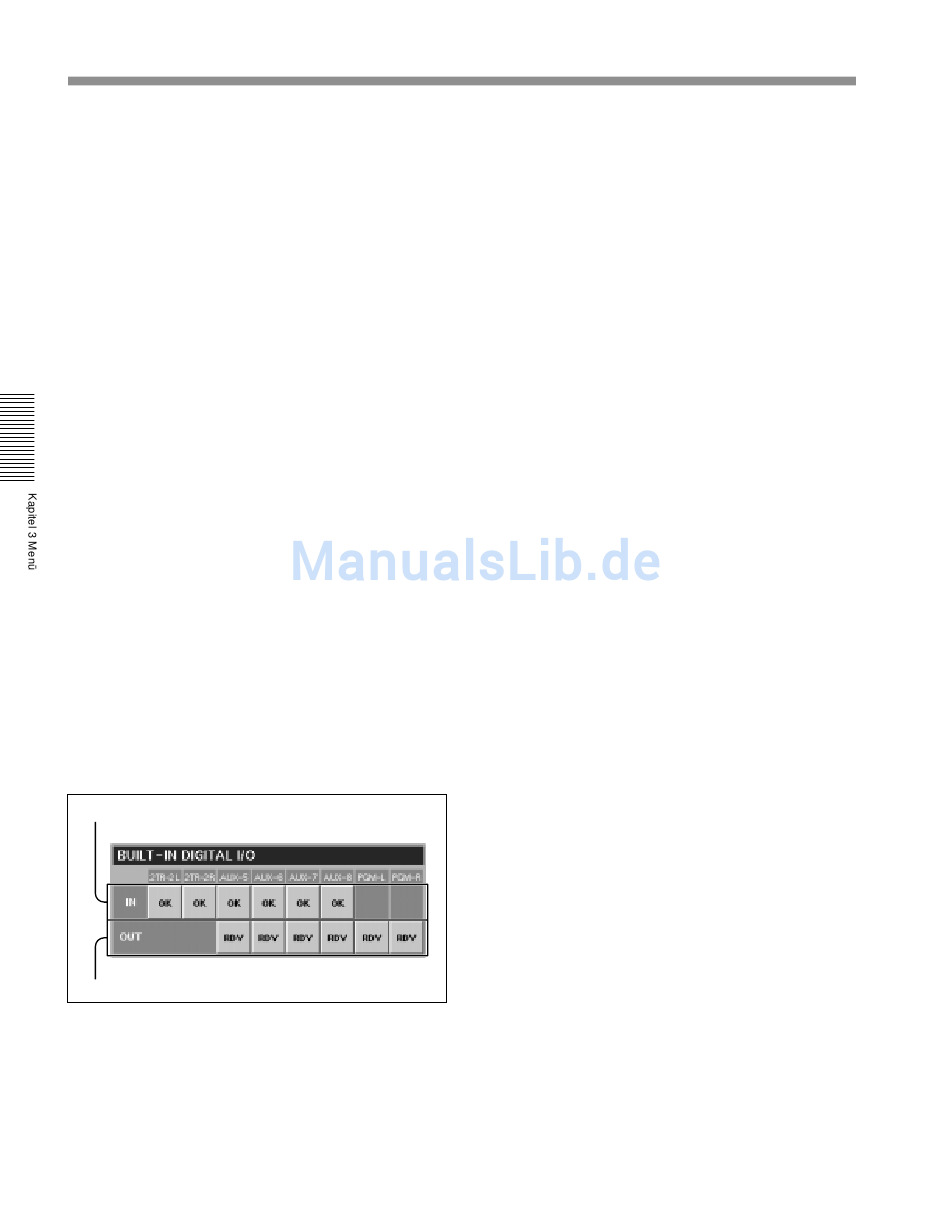

Sektion BUILT-IN DIGITAL I/O
Hier wird der Signalstatus an den digitalen I/O-
Anschlüssen dargestellt.
A IN-Buttons
B OUT-Buttons
A IN-Buttons
Auf den Schaltflächen dieser Buttons wird der Status
des jeweiligen Eingangssignals wahlweise über die
Einträge OK, NA oder !xxx angezeigt.
Wenn Sie einen der Buttons berühren, blendet die
Sektion INFORMATION
gangssignal in diesem Kanal ein.
9 2
Kapitel 3 Menü
4
Details über das
4
Details über das Ein-
Die Status-Anzeigen haben folgende Bedeutung:
• OK
Das Signal wird ordnungsgemäß verarbeitet.
• NA (Not Available)
Hier kann kein Eingangssignal eingespeist werden.
• !xxx
Das Eingangssignal verursacht einen Fehler oder es
ist erhöhte Vorsicht geboten.
In diesem Fall sollten Sie den Button berühren, um
den Status in der Sektion INFORMATION zu
prüfen.
Wenn der Eintrag !UNLC (Unlock) eingeblendet
wird, kann der PLL des Eingangs nicht gelockt wer-
den. Wahlweise liegt kein Signal oder das falsche
Signal an.
Wenn der Eintrag !SLP (SLIP) eingeblendet wird,
kann das Eingangssignal nicht zur Konsole synchro-
nisiert werden. Sofern der Samplingraten-Konverter
im DMBK-R104 aktiv ist, stellt das jedoch kein
Problem dar.
B OUT-Buttons
Auf den Schaltflächen dieser Buttons wird der Status
des jeweiligen Ausgangssignals wahlweise über die
Einträge RDY oder NA angezeigt.
Wenn Sie einen der Buttons berühren, blendet die
Sektion INFORMATION
gangssignal in diesem Kanal ein.
Die Status-Anzeigen haben folgende Bedeutung:
• RDY (Ready)
Der Kanal kann das Ausgangssignal übertragen.
• NA (Not Available)
Der Kanal kann das Ausgangssignal nicht übertragen
oder steht nicht zur Verfügung.
4
Sektion INFORMATION
Hier werden detaillierte Informationen für das in
SLOT 1 bis 4 oder mit den IN/OUT-Buttons in der
Sektion BUILT-IN DIGITAL I/O ausgewählte Signal
eingeblendet.
Folgende Informationen werden dargestellt:
• DIPLL
Hier wird der Lock-Status der in jedem Eingangs-
pfad integrierten PLL eingeblendet.
LOCK: Die PLL ist ordnungsgemäß gelockt.
UNLOCK: Die PLL ist nicht gelockt. In diesem Fall
wird in den restlichen Anzeigen in diesem Fenster
"----" dargestellt.
• DATA
Hier wird der Status der Synchronisation zwischen
dem Signal und der Konsole dargestellt.
4
Details über das Aus-
