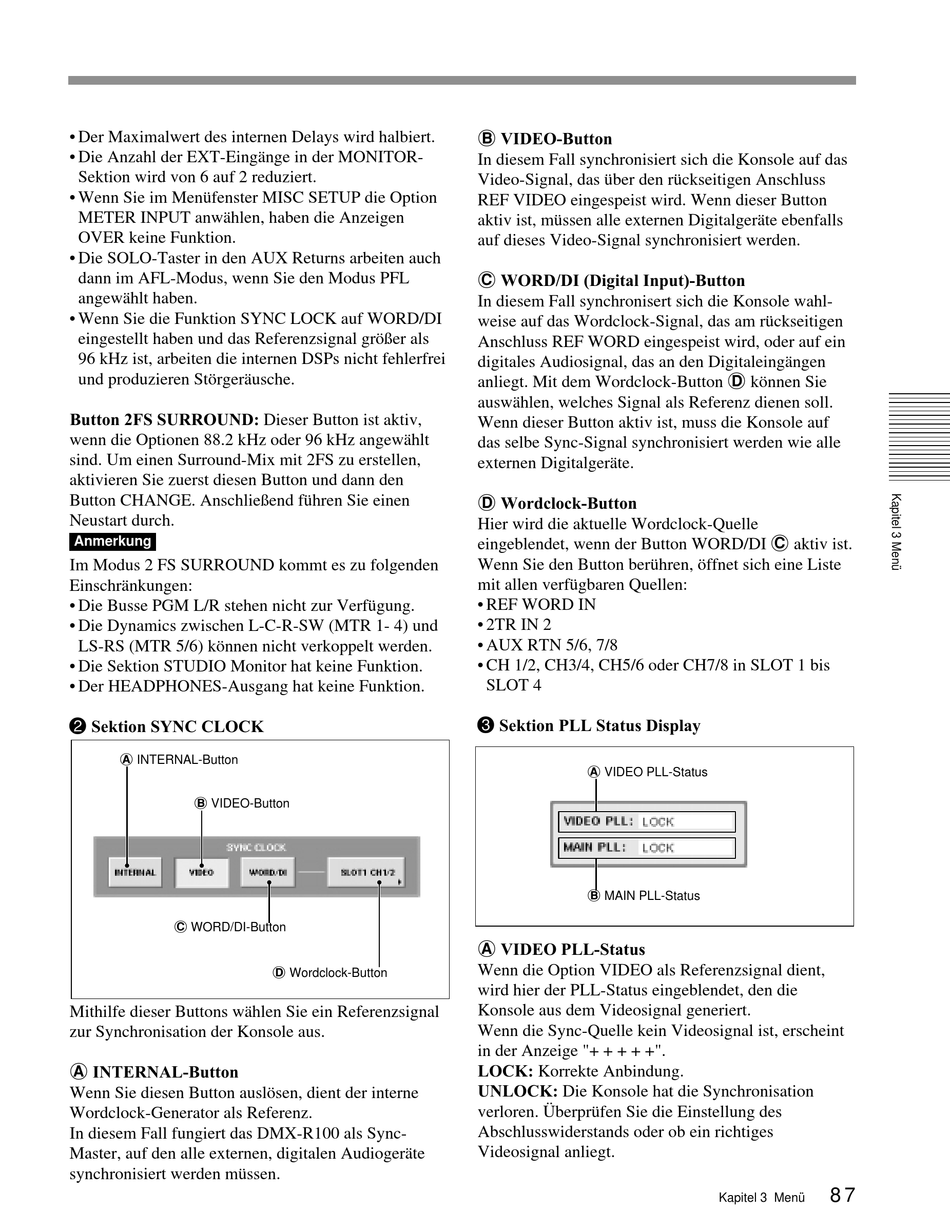

Sony DMX-R100 Bedienungsanleitung Seite 87

• Der Maximalwert des internen Delays wird halbiert.
• Die Anzahl der EXT-Eingänge in der MONITOR-
Sektion wird von 6 auf 2 reduziert.
• Wenn Sie im Menüfenster MISC SETUP die Option
METER INPUT anwählen, haben die Anzeigen
OVER keine Funktion.
• Die SOLO-Taster in den AUX Returns arbeiten auch
dann im AFL-Modus, wenn Sie den Modus PFL
angewählt haben.
• Wenn Sie die Funktion SYNC LOCK auf WORD/DI
eingestellt haben und das Referenzsignal größer als
96 kHz ist, arbeiten die internen DSPs nicht fehlerfrei
und produzieren Störgeräusche.
Button 2FS SURROUND: Dieser Button ist aktiv,
wenn die Optionen 88.2 kHz oder 96 kHz angewählt
sind. Um einen Surround-Mix mit 2FS zu erstellen,
aktivieren Sie zuerst diesen Button und dann den
Button CHANGE. Anschließend führen Sie einen
Neustart durch.
Anmerkung
Im Modus 2 FS SURROUND kommt es zu folgenden
Einschränkungen:
• Die Busse PGM L/R stehen nicht zur Verfügung.
• Die Dynamics zwischen L-C-R-SW (MTR 1- 4) und
LS-RS (MTR 5/6) können nicht verkoppelt werden.
• Die Sektion STUDIO Monitor hat keine Funktion.
• Der HEADPHONES-Ausgang hat keine Funktion.
2
Sektion SYNC CLOCK
A INTERNAL-Button
B VIDEO-Button
C WORD/DI-Button
Mithilfe dieser Buttons wählen Sie ein Referenzsignal
zur Synchronisation der Konsole aus.
A INTERNAL-Button
Wenn Sie diesen Button auslösen, dient der interne
Wordclock-Generator als Referenz.
In diesem Fall fungiert das DMX-R100 als Sync-
Master, auf den alle externen, digitalen Audiogeräte
synchronisiert werden müssen.
D Wordclock-Button
B VIDEO-Button
In diesem Fall synchronisiert sich die Konsole auf das
Video-Signal, das über den rückseitigen Anschluss
REF VIDEO eingespeist wird. Wenn dieser Button
aktiv ist, müssen alle externen Digitalgeräte ebenfalls
auf dieses Video-Signal synchronisiert werden.
C WORD/DI (Digital Input)-Button
In diesem Fall synchronisert sich die Konsole wahl-
weise auf das Wordclock-Signal, das am rückseitigen
Anschluss REF WORD eingespeist wird, oder auf ein
digitales Audiosignal, das an den Digitaleingängen
anliegt. Mit dem Wordclock-Button D können Sie
auswählen, welches Signal als Referenz dienen soll.
Wenn dieser Button aktiv ist, muss die Konsole auf
das selbe Sync-Signal synchronisiert werden wie alle
externen Digitalgeräte.
D Wordclock-Button
Hier wird die aktuelle Wordclock-Quelle
eingeblendet, wenn der Button WORD/DI C aktiv ist.
Wenn Sie den Button berühren, öffnet sich eine Liste
mit allen verfügbaren Quellen:
• REF WORD IN
• 2TR IN 2
• AUX RTN 5/6, 7/8
• CH 1/2, CH3/4, CH5/6 oder CH7/8 in SLOT 1 bis
SLOT 4
3
Sektion PLL Status Display
A VIDEO PLL-Status
B MAIN PLL-Status
A VIDEO PLL-Status
Wenn die Option VIDEO als Referenzsignal dient,
wird hier der PLL-Status eingeblendet, den die
Konsole aus dem Videosignal generiert.
Wenn die Sync-Quelle kein Videosignal ist, erscheint
in der Anzeige "+ + + + +".
LOCK: Korrekte Anbindung.
UNLOCK: Die Konsole hat die Synchronisation
verloren. Überprüfen Sie die Einstellung des
Abschlusswiderstands oder ob ein richtiges
Videosignal anliegt.
8 7
Kapitel 3 Menü
