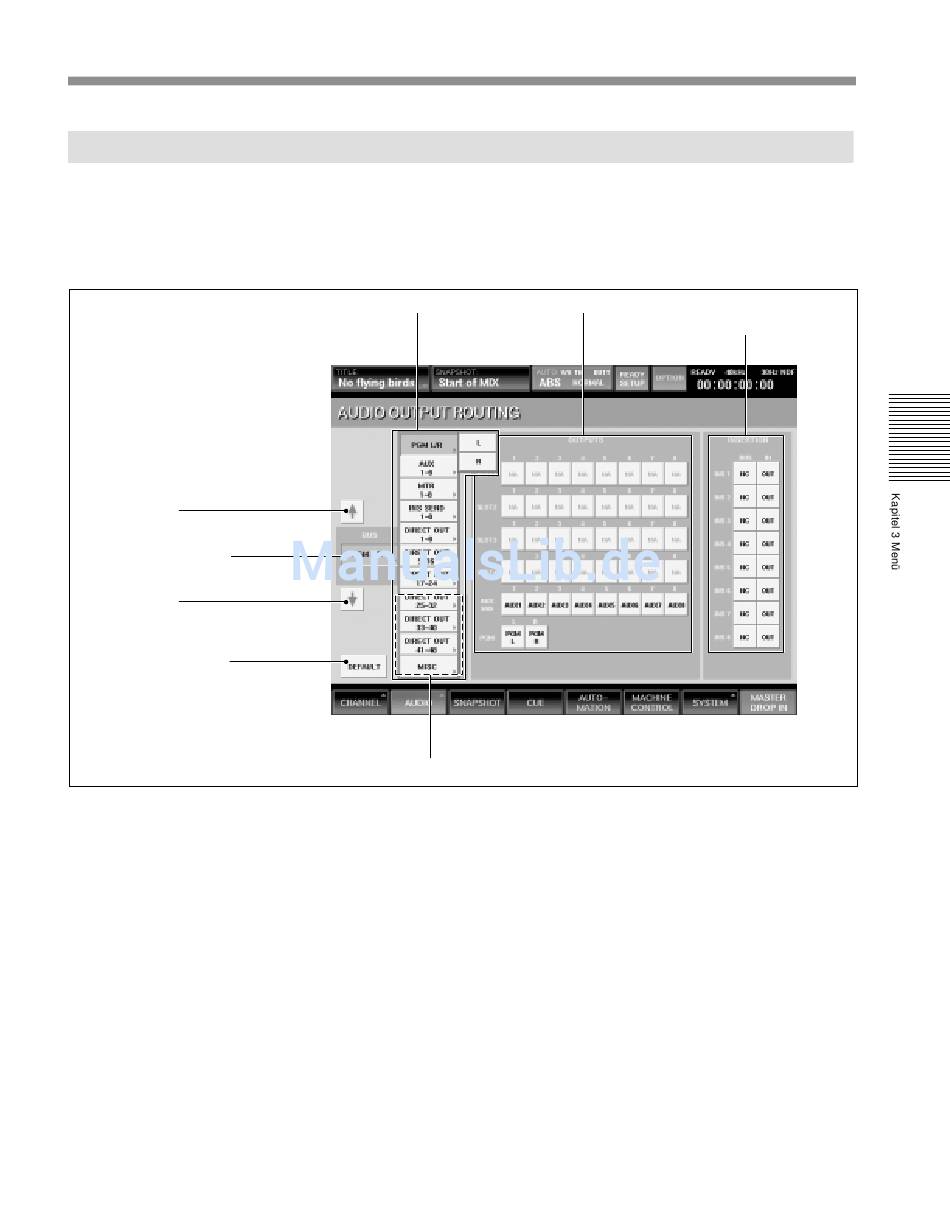

Menüfenster AUDIO OUTPUT ROUTING
Um dieses Menüfenster zu öffnen, berühren Sie den
Button AUDIO in der unteren Menüleiste und wählen
im Menü den Eintrag „OUTPUT ROUTING".
In diesem Fenster können Sie die Ausgangsbusse den
jeweiligen Ausgangsbuchsen zuordnen.
2
-Button
1
Bus Select-Button
2
-Button
3
DEFAULT-Button
1
Bus Select-Button
Hier wird der momentan angewählte Block (oder
Buss) eingeblendet. Wenn Sie den Button berühren,
wird eine Pop-Up-Liste mit allen verfügbaren Aus-
gangsblöcken B geöffnet. Berühren Sie den jeweiligen
Buss-Block, um eine Liste mit allen verfügbaren
Ausgängen dieses Blocks einzublenden.
Die Liste der Blöcke sowie der zugeordneten Aus-
gangsbusse ist folgendermaßen organisiert:
• PGM L/R: L und R
• AUX: Dieser Block besteht aus 8 Bussen (AUX 1 bis
8).
• MTR: Dieser Block besteht aus 8 Bussen (MTR 1 bis
8).
• INS SEND: Dieser Block besteht aus 8 Bussen
(Insert Send 1 bis 8).
• DIRECT OUT 1-8 bis 41- 48: Jeder Block verfügt
über 8 Ausgänge.
4
Block-Liste Ausgangs-Buttons
6
Sektion PGM DITHER
• MISC: Dieser Block besteht aus den Einträgen NC
(NO CONNECTION), CR MONITOR 1 bis 6 und
ST MONITOR L/R.
Wenn Sie den Eintrag NC berühren, wird die Option
NC8 aktiviert (die Anbindung wird für acht benach-
barte Ausgänge gleichzeitig unterbrochen).
2
/ -Buttons
Mit dem Button
nächstniedrigeren Ausgangsblock.
Mit dem Button
nächsthöheren Ausgangsblock.
3
DEFAULT-Button
Mit diesem Button setzen Sie die Zuordnungen der
Ausgangs-Matrix auf die Werkseinstellung zurück.
5
INSERTION-Buttons
wechseln Sie vom aktuellen zum
wechseln Sie vom aktuellen zum
