Sony DMX-R100 Bedienungsanleitung Seite 21

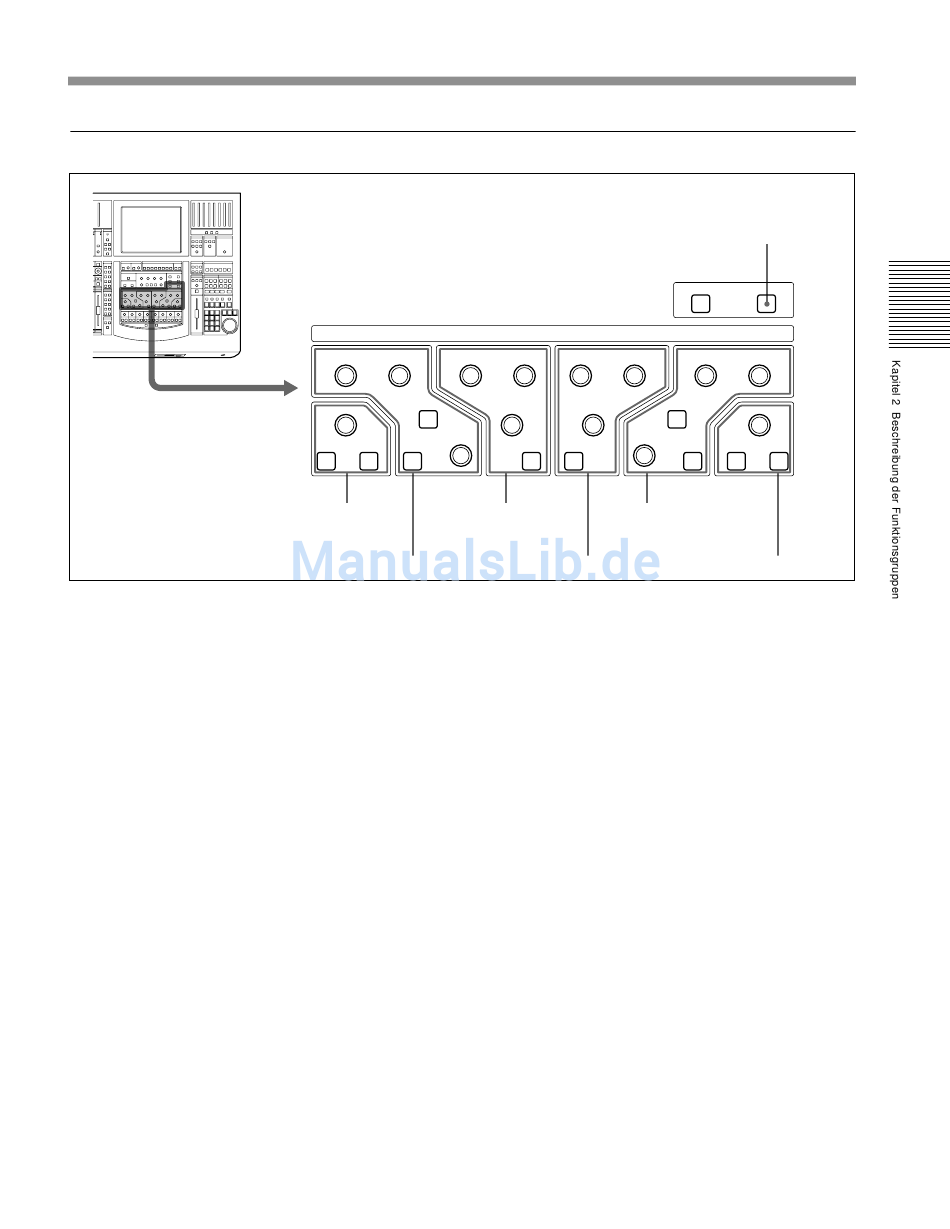

EQUALIZER-Sektion
Die Bedienelemente in diesem Abschnitt können
sowohl über die Snapshots als auch dynamisch auto-
matisiert werden.
1
Taster Equalizer IN
Mit diesem Taster schalten Sie den Equalizer in den
Signalfluss.
Der Status dieses Tasters wird im Menüfenster
EQUALIZER/FILTER dargestellt (siehe Seite 48).
2
Hochpaß-Filter
FREQ-Regler: Hier bestimmen Sie die Einsatz-
frequenz des Hochpaß-Filters.
Taster IN: Hier aktivieren Sie den Hochpaßfilter.
Taster NOTCH: Hier schalten Sie die Filterfunktion
von Hochpaß auf Bandpaß (Notch) um.
3
LF-Sektion (Frequenzband Bässe)
FREQ-Regler: Hier bestimmen Sie die Arbeits-
frequenz des Filters.
Q-Regler: Hier stellen Sie die Filtergüte ein.
Taster SHELV: Hier schalten Sie die Filtercharak-
teristik zwischen Peak/Bell und Shelf um.
LEVEL-Regler: Hier stellen Sie den Filterhub ein.
Taster IN: Hier aktivieren Sie das Filterband ‚Bässe'.
LF
FREQ Q
SHELV
FREQ
LEVEL
IN NOTCH IN
2
Hochpaß-Filter
3
LF-Sektion
EQUALIZER
LMF HMF
FREQ Q FREQ Q
LEVEL LEVEL
LEVEL
IN IN
6
4
LMF-Sektion
5
HMF-Sektion
4
LMF-Sektion (Frequenzband Tiefe Mitten)
FREQ-Regler: Hier bestimmen Sie die Arbeits-
frequenz des Filters.
Q-Regler: Hier stellen Sie die Filtergüte ein.
LEVEL-Regler: Hier stellen Sie den Filterhub ein.
Taster IN: Hier aktivieren Sie das Filterband ‚Tiefe
Mitten'.
5
HMF-Sektion (Frequenzband Hohe Mitten)
FREQ Regler: Hier bestimmen Sie die Arbeits-
frequenz des Filters.
Q-Regler: Hier stellen Sie die Filtergüte ein.
LEVEL-Regler: Hier stellen Sie den Filterhub ein.
Taster IN: Hier aktivieren Sie das Filterband ‚Hohe
Mitten'.
6
HF-Sektion (Frequenzband Höhen)
FREQ-Regler: Hier bestimmen Sie die Arbeits-
frequenz des Filters.
Q-Regler: Hier stellen Sie die Filtergüte ein.
Taster SHELV: Hier schalten Sie die Filtercharak-
teristik zwischen Peak/Bell und Shelf um.
LEVEL-Regler: Hier stellen Sie den Filterhub ein.
Taster IN: Hier aktivieren Sie das Filterband ‚Höhen'.
Kapitel 2 Beschreibung der Funktionsgruppen
1
Taster Equalizer IN
ACCESS IN
HF
FREQ Q
SHELV
FREQ
IN IN
HF-Sektion
7
Tiefpaß-Filter
21
