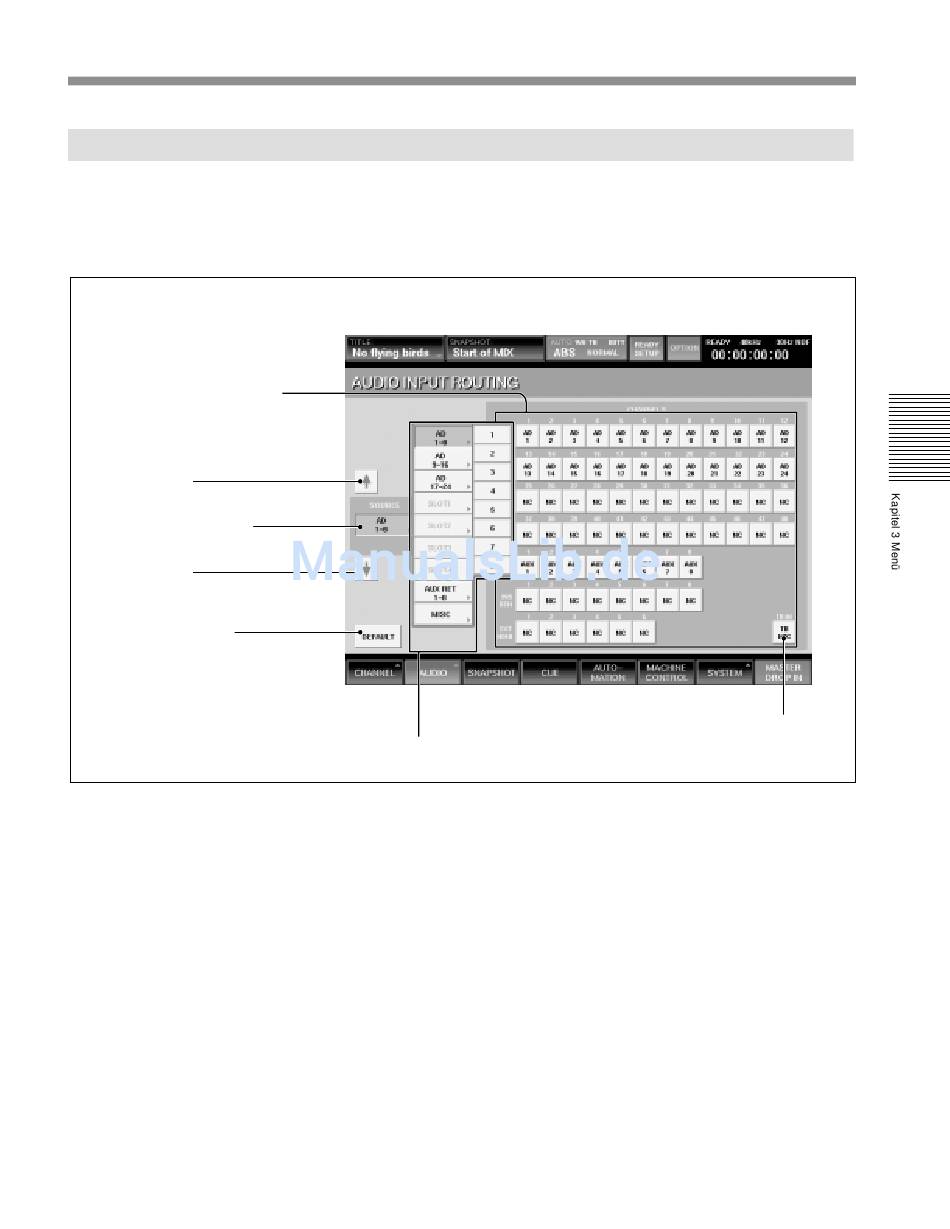

Menüfenster AUDIO INPUT ROUTING
Um dieses Menüfenster zu öffnen, berühren Sie den
Button AUDIO in der unteren Menüleiste und wählen
im Menü den Eintrag „INPUT ROUTING".
In diesem Fenster legen Sie die Zuordnung zwischen
Eingängen und Kanälen nach Bedarf fest.
1
Zielkanal-Buttons
2
-Button
3
Quell-Buttons
2
-Button
4
DEFAULT-Button
1
Zielkanal-Buttons (CH-1 bis CH-48, AUX RET 1
bis 8, INS RET 1 bis 8, EXT MONI 1 bis 6, TB IN)
In diesem Bereich werden alle verfügbaren Zielkanäle
der Eingangs-Matrix dargestellt. Nach Auswahl eines
Eingangssignals stellen Sie das Routing her, indem Sie
den Button des gewünschten Zielkanals auslösen.
Zudem können Sie ein Routing für das Talkback-
Mikrofon einstellen.
Wenn Sie den Button TB IN auslösen, wird das Ein-
gangssignal, das Sie über die Quell-Buttons angewählt
haben, als Talkback-Signal genutzt. Ein Beispiel: wenn
Sie LINE IN CH 24 dem Button TB IN zuordnen, dient
der Line-Eingang in Kanal 24 als Talkback-Signal.
2
/ -Buttons
Mit dem Button wechseln Sie vom aktuellen zum
nächstniedrigeren Eingangsblock.
Mit dem Button wechseln Sie vom aktuellen zum
nächsthöheren Ausgangsblock.
Block-Liste
3
Quell-Buttons
Hier wird der momentan gewählte Eingangsblock an-
gezeigt. Wenn Sie den Button berühren, wird eine Liste
mit allen verfügbaren Blöcken geöffnet. Berühren Sie
den Button eines Blocks, um eine Liste mit allen ver-
fügbaren Inputs dieses Blocks einzublenden.
Die Listen sind folgendermaßen aufgeteilt:
• Blöcke für AD 1-8 bis AD 17-24
Pro Block: Liste mit acht Eingängen.
• Blöcke für SLOT 1 bis SLOT 4
Pro Block: Liste mit acht Kanälen.
• AUX RET-Block
Eine Liste mit acht Kanälen.
• MISC-Block
Diese Liste enthält die Einträge 2TR1-L/R, 2TR2-L/R,
NC (NO CONNECTION) und TB MIC.
Wenn Sie den Eintrag NC berühren, wird die Option
NC8 aktiviert (die Anbindung wird für acht benach-
barte Kanäle gleichzeitig unterbrochen).
Button TB IN
63
Kapitel 3 Menü
