Sony DMX-R100 Bedienungsanleitung Seite 36

Beschreibung der Funktionsgruppen

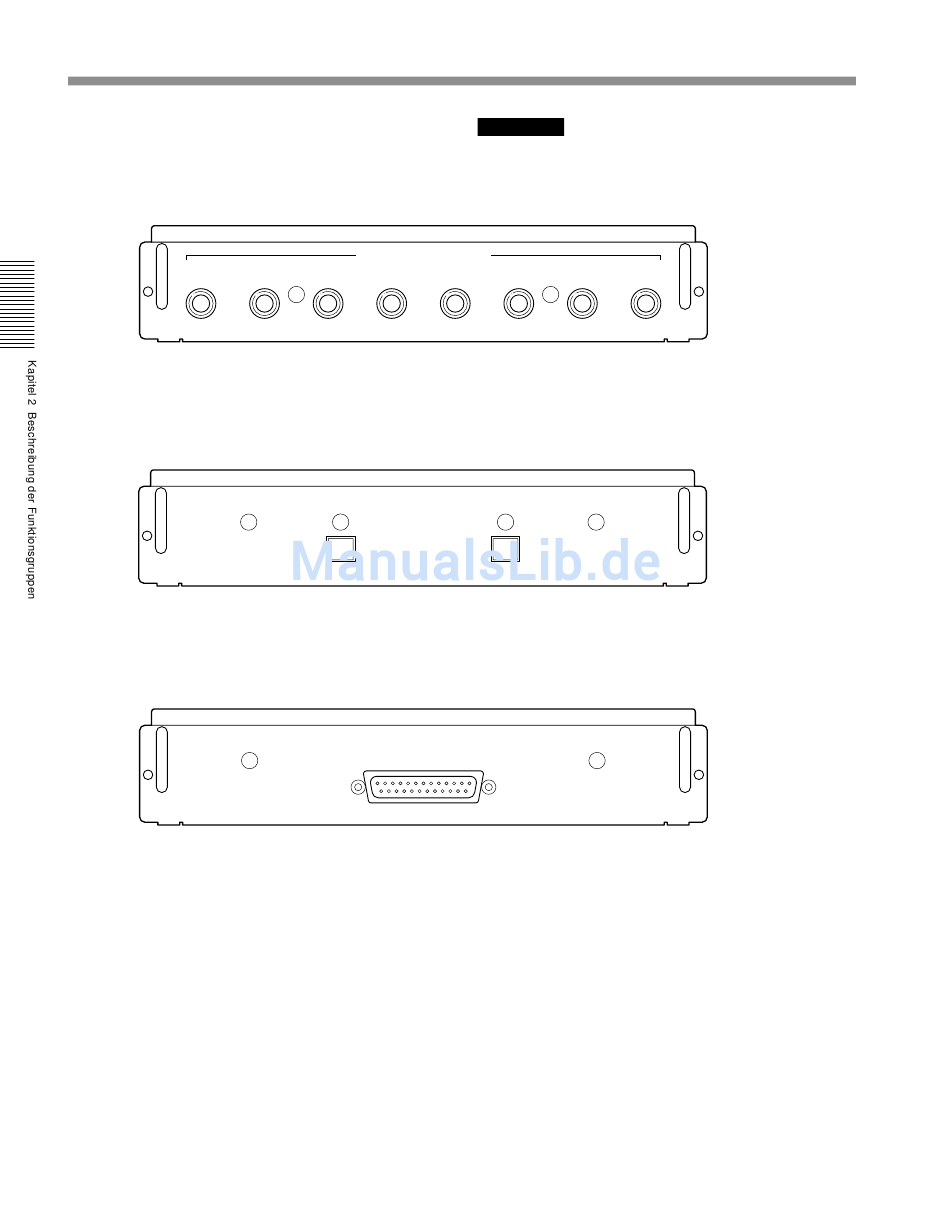

DMBK-R105 8CH Insertion Board
Dieses Board stellt acht unsymmetrische Ein- und
Ausgänge (Nominalpegel 0 dBu) als unsymmetrische
Inserts zur Verfügung. Die Zuordnung erfolgt im
Menüfenster AUDIO OUTPUT ROUTING.
8
DMBK-R106 Interface Board für ADAT
Dieses Board dient zum Anschluss von Interfacekarten
oder externen Recordern, die über eine ADAT
Schnittstelle verfügen.
DMBK-R107 Interface Board für TDIF
Dieses Board dient zum Anschluss von Interfacekarten
oder externen Recordern, die über eine TDIF
Schnittstelle verfügen.
.........................................................................................................................................................................................................
1) ADAT ist ein eingetragenes Warenzeichen der
ALESIS STUDIO ELECTRONICS, INC.
2) TDIF ist ein eingetragenes Warenzeichen der
TEAC Corporation.
36
Kapitel 2 Beschreibung der Funktionsgruppen
DMBK-R105
ANALOG INSERTION ( 0dB )
7 6 5
1)
-
DMBK-R106
INTERFACE BOARD FOR ADAT
DO 1-8
2) -
DMBK-R107
INTERFACE BOARD FOR TDIF
DI/O
Anmerkung
Im DMX-R100 kann maximal ein DMBK-R105 8CH
Insertion Board nachgerüstet werden.
4 3 2
Beachten Sie, dass das Board keine Funktion hat,
wenn Sie das DMX-R100 mit 88.2 oder 96 kHz
betreiben.
DI 1-8
Beachten Sie, dass das Board keine Funktion hat, wenn
Sie das DMX-R100 mit 88.2 oder 96 kHz betreiben.
1
