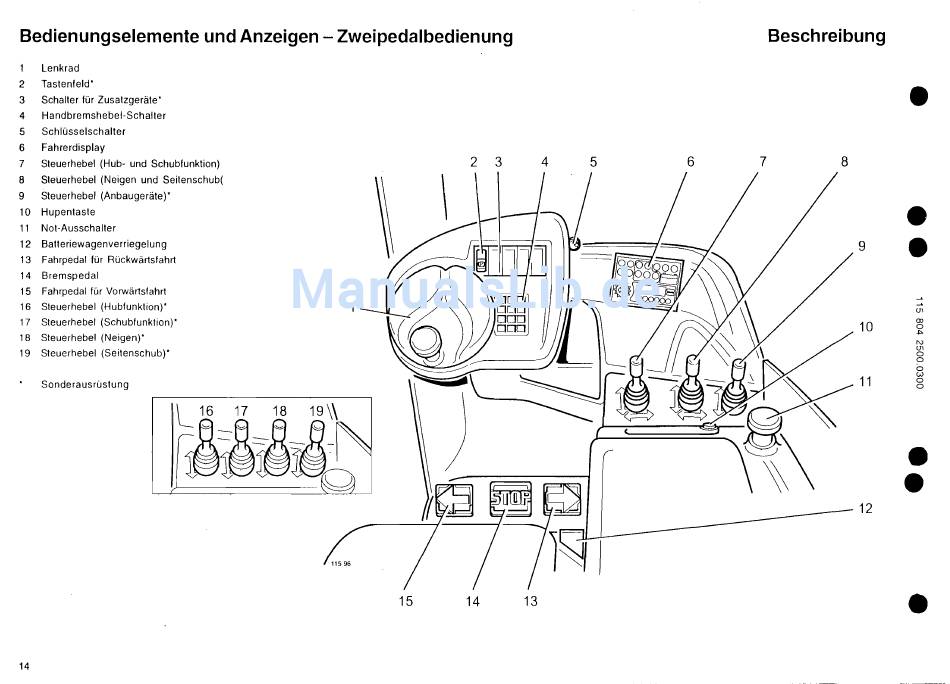

Bedienungselemente und Anzeigen - Zweipedalbedienung
Lenkrad
2 Tastenfeld*
3 Schalter für Zusatzgeräte*
4
Handbremshebel-Schalter
5
Schlüsselschalter
6 Fahrerdisplay
7 Steuerhebel (Hub- und Schub/unktion)
2 3
8 Steuerhebel (Neigen und Seitenschub(
9 Steuerhebel (Anbaugeräte ) *
10 Hupentaste
11 Not-Ausschalter
12 Batteriewagenverriegelung
13
Fahrpedal für Rückwärtsfahrt
14 Bremspedal
15 Fahrpedal für Vorwärtsfahrt
16 Sieuerhebel (Hubfunklion)* 1
17 Sieuerhebel (Schubfunklion)*
18 Sieuerhebel (Neigen)*
19
Sieuerhebel (Seilenschub)*
Sonderausrüstung
11596
15 14
14
4
5 6
7
13
