4.2
Erdung der Auswerteeinheit
Die Auswerteeinheit ist potentialgebunden zu installieren. Dazu muss das Gerät mit dem Erdpotential
verbunden werden. Zu diesem Zweck verfügt das ARE i2 über einen 6,35mm Flachsteckeranschluss.
außen am Gehäuse. Aus EMV-Gründen ist das Gerät auf eine möglichst große Fläche (Montage-
platte, Chassis) mit einem kurzen, impedanzarmen Kabel zu erden.
Achtung! Zur Vermeidung von Leitungsimpedanzen sollten Potentialausgleichsleitungen innerhalb
einer Anlage sternförmig ausgeführt werden.
4.3
Aufsetzen der Anschlusshaube
Achtung!
Vor dem folgenden Arbeitsschritt unbedingt sicherstellen, dass die Stromversorgung des Kabels
noch nicht angeschlossen ist und dass die Erdung des Gerätes vorschriftsmäßig erfolgt ist
(vergleiche Kapitel 4.2). Ansonsten kann die Geräteelektronik beim Aufsetzen der Anschlusshaube
durch elektrostatische Entladung (ESD) zerstört werden.

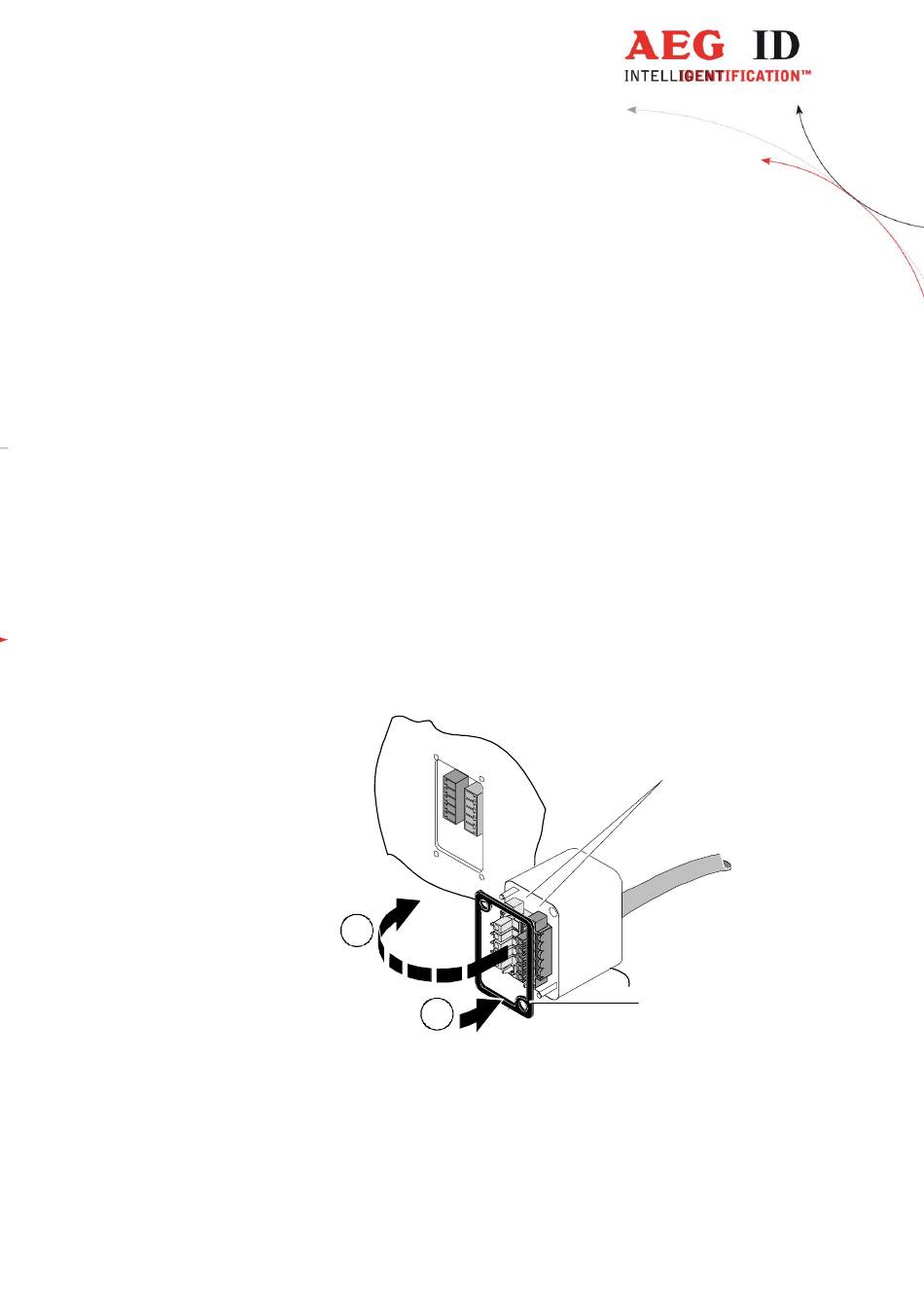

Abbildung 2: Aufsetzen der Anschlusshaube
•
Legen Sie die Dichtung 2 auf die Anschlusshaube (A).
•
Setzen Sie die Anschlusshaube auf den Ausschnitt des Gehäuses (B).
--------------------------------------------------------------------------8/41----------------------------------------------------------------
B
A
ARE i2 / PFB Bedienungsanleitung
1
2
