An der Anschlusshaube des ARE i2 / PFB befinden sich die Anschlüsse für:

die Stromversorgung

den Profibus-DP

die Serviceschnittstelle
Die in der SAB-Haube verwendeten Durchführungshülsen können Kabelquerschnitte im Bereich von
3,5 bis 8mm sicher klemmen, so dass damit die Schutzklasse IP65 erreicht werden kann.

4.4.2.1 Montage der Kabelverschraubung


Brechen Sie an der gewünschten Stelle die vorgestanzte Öffnung aus der SAB-Haube. Es ist möglich
die Kabeldurchführung an der Stirnseite oder seitlich an der SAB-Haube anzubringen.

Achten Sie auf richtigen Sitz des O-Ring (3) auf der Durchführungshülse (4).
2

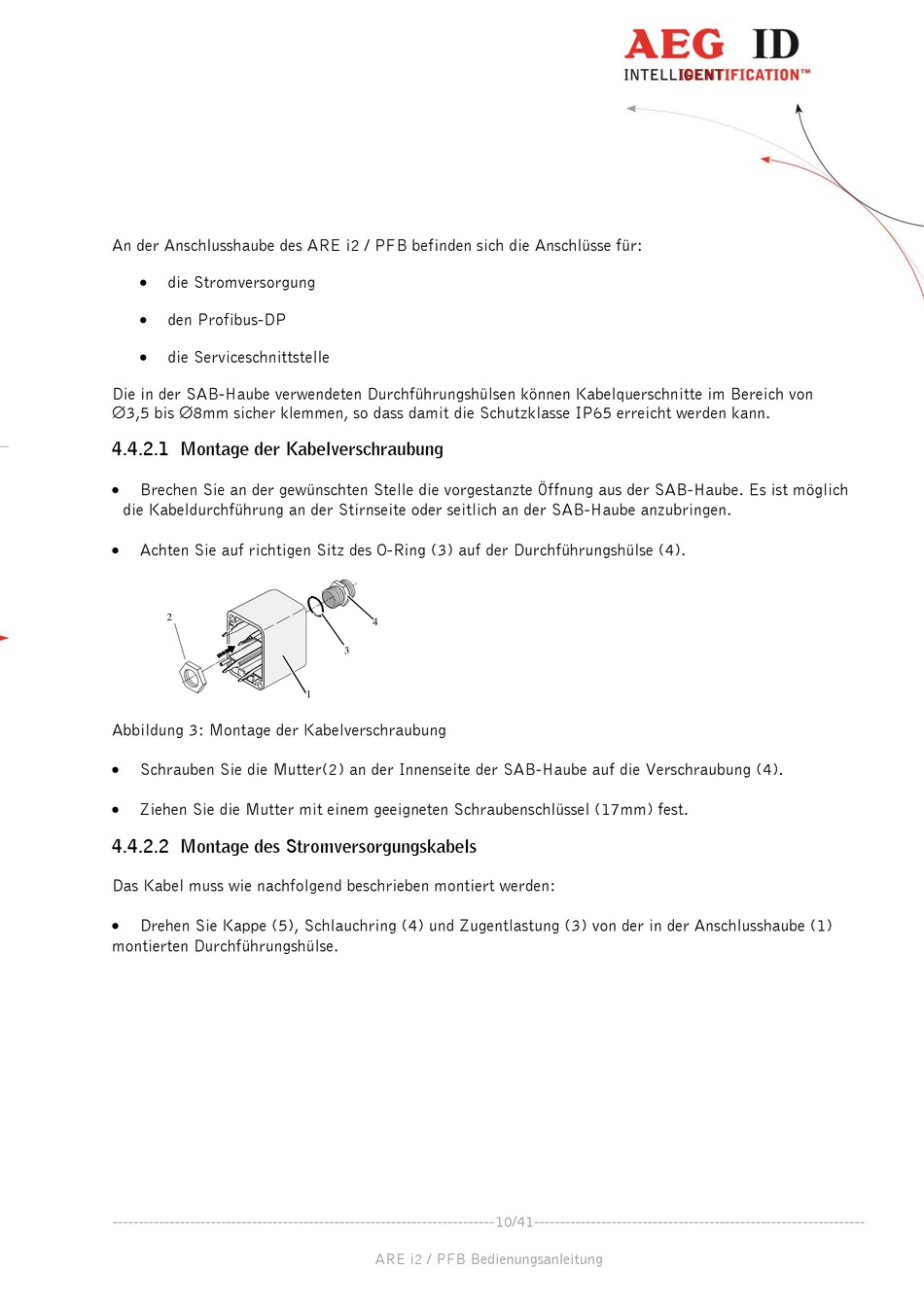

Abbildung 3: Montage der Kabelverschraubung

Schrauben Sie die Mutter(2) an der Innenseite der SAB-Haube auf die Verschraubung (4).

Ziehen Sie die Mutter mit einem geeigneten Schraubenschlüssel (17mm) fest.

4.4.2.2 Montage des Stromversorgungskabels

Das Kabel muss wie nachfolgend beschrieben montiert werden:

Drehen Sie Kappe (5), Schlauchring (4) und Zugentlastung (3) von der in der Anschlusshaube (1)
montierten Durchführungshülse.
--------------------------------------------------------------------------10/41----------------------------------------------------------------
4
3
1
ARE i2 / PFB Bedienungsanleitung
